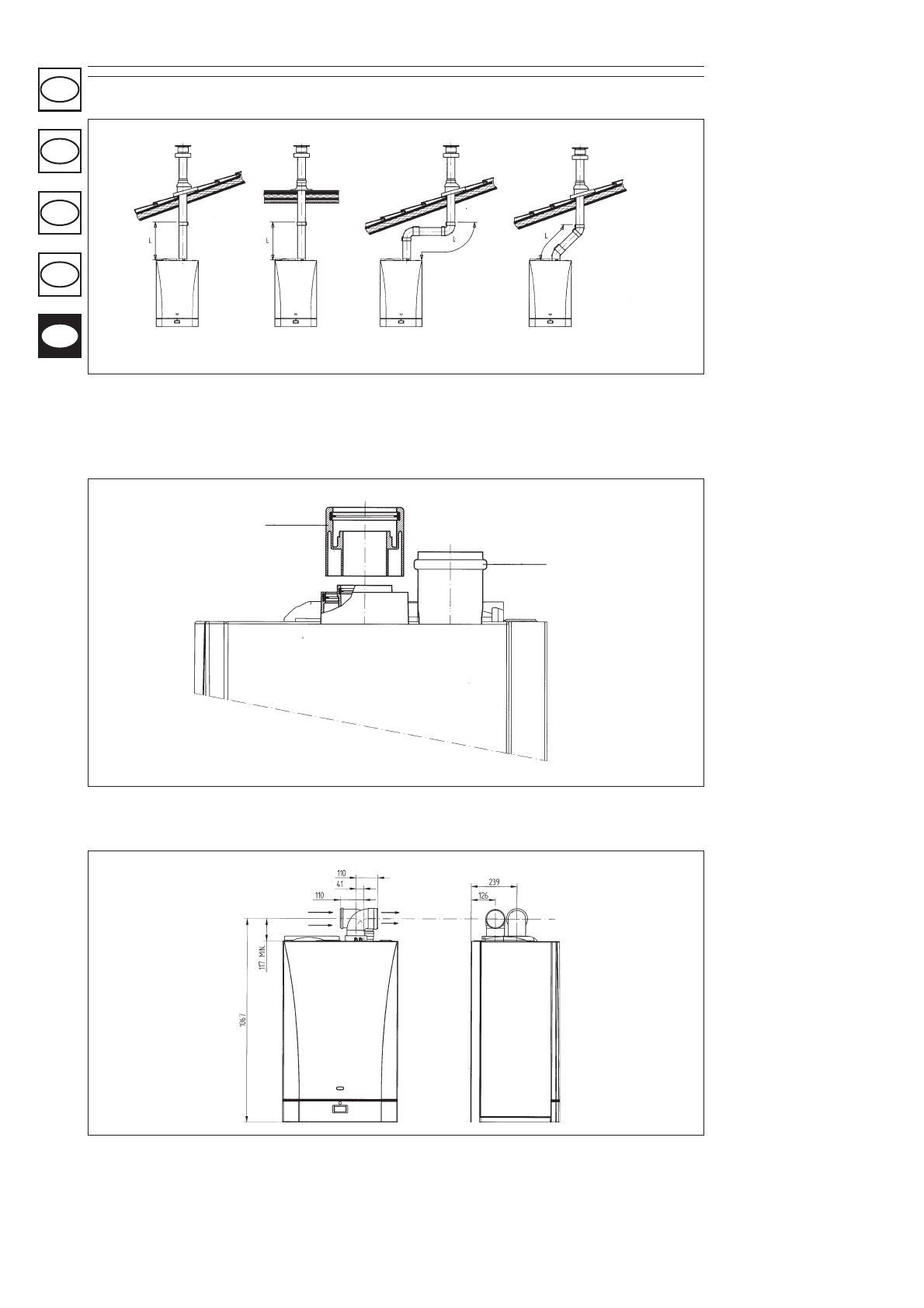

Примеры монтажа вертикального трубопровода

60/100 мм

Трубопровод можно поставить как на наклонную, так и на плоскую крышу, используя соответствующую принадлежность для дымовой трубы
и специальную церепицу с оболочкой, которая поставляется по запросу.

... отдельные всасывающие/выпускные трубопроводы

Трубопроводы этого типа позволяют выпускать отработавшие газы как вне здания, так и в отдельные дымоходы.
Точка забора воздуха для горения и точка выпуска отработавших газов могут быть размещены в разных местах.
Сдвоенный соединительный блок поставляется в комплекте с переходной муфтой (100/80) для выпускного трубопровода и муфтой для
всасывающего трубопровода.
Снятые с заглушки винты и прокладка используются для монтажа муфты всасывающего трубопровода.

Колено под 90°, поворачиваемое на 360°, позволяет осуществить присоединение котла к выпускному/всасывающему трубопроводу в любом
направлении. Его можно также использовать в качестве дополнительной соединительной детали трубопровода или колена под 45°.

- Инструкция для установщика -

0210_1112

0305_1403

Если вставляется колено под 90°, общая длина трубопровода сокращается на 0,5 метра.
Если вставляется колено под 45°, общая длина трубопровода сокращается на 0,25 метра.

0210_1110

Макс. L = 10 м

Макс. L = 8 м

Макс. L = 9 м

Переходная муфта выпускного трубопровода

Муфта всасывающего трубопровода

МИН. 1
