РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.07031.02 - RU

16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА

Ниже описываются поставляемые в качестве аксессуаров
трубы и крепления для котлов с закрытой камерой сгорания
и принудительной вытяжкой.
Котел специально спроектирован для присоединения к
дымоходу и воздуховоду коаксиальной трубой. Возможно
т а к же   и с п ол ь з ов а н и е   р а з д ел ь н ы х   т р у б   п ри   п о мощ и
разделительного комплекта. При использовании раздельных
труб возможно также объединение их на конечном участке
специальным коаксиальным наконечником (терминалом).

И с п о л ь з у й т е   к р е п л е н и я ,   п о с т а в л я е м ы е   т о л ь к о
производителем оборудования!

Предупреждение: Для гарантии наибольшей безопасности
при работе котла необходимо, чтобы дымоотводящие
трубы были надежно прикреплены к стене.

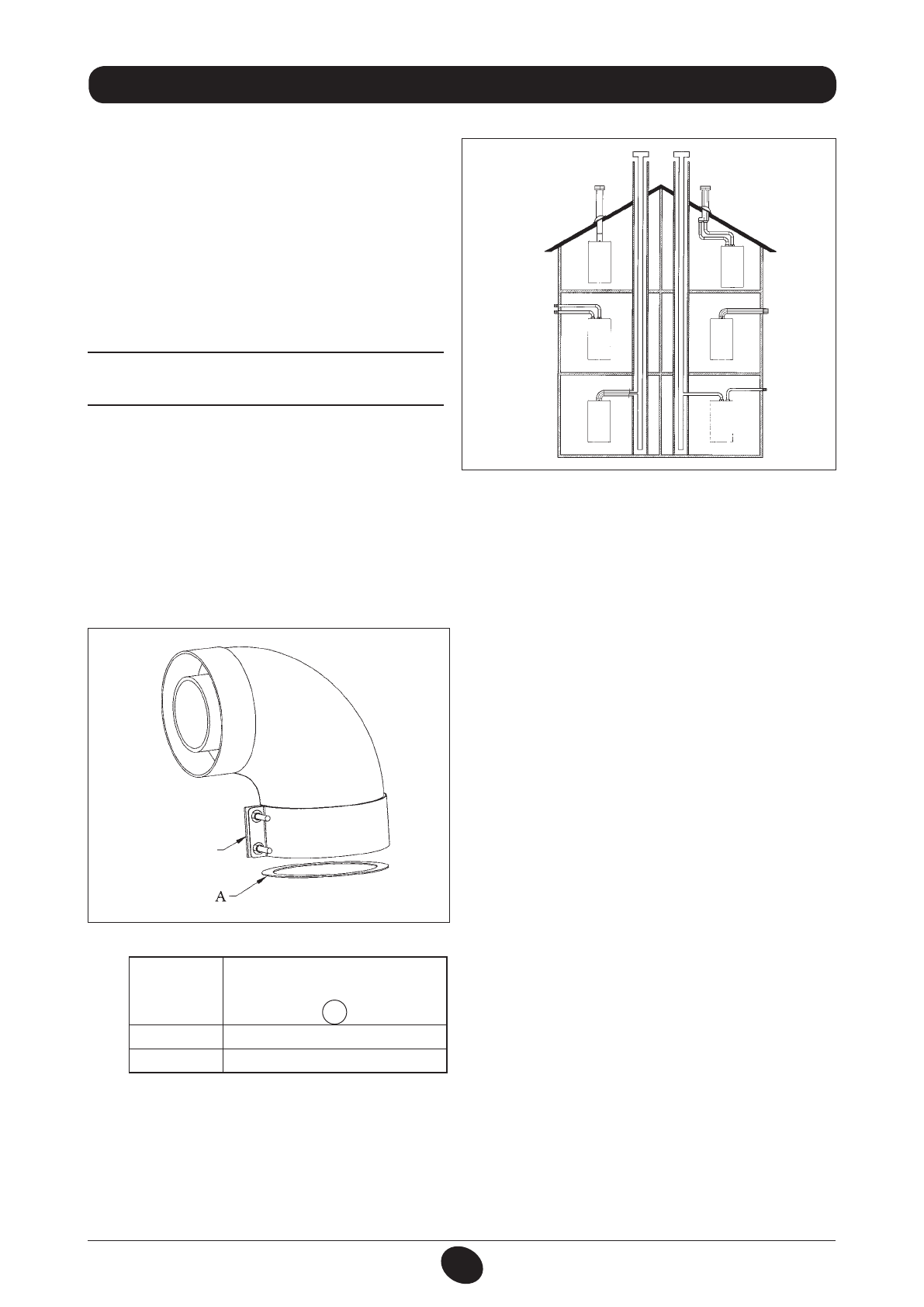

Рис. 6

0503_0905/C

G1638

... КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ)

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также
присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться
на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.

Длина (м)

Использовать ДИАФРАГМУ

на ДЫМОХОДЕ

A

0 ÷ 1

ДА

1 ÷ 5

НЕТ

Рис. 7

Если выход дымохода расположен снаружи, воздуховод должен
выступать из стены не менее чем на 18 мм с тем, чтобы на него
герметично установить алюминиевую погодную насадку во
избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый
метр ее длины.

•  90° изгиб сокращает возможную полную длину трубы на

1м.

•  45° изгиб сокращает возможную полную длину трубы на

0,5м.

Первый изгиб в 90° не учитывать при подсчете максимально

допустимой длины.

крепежный

зажим0

C

G_2073 / 0907_0901
