РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.07031.02 - RU

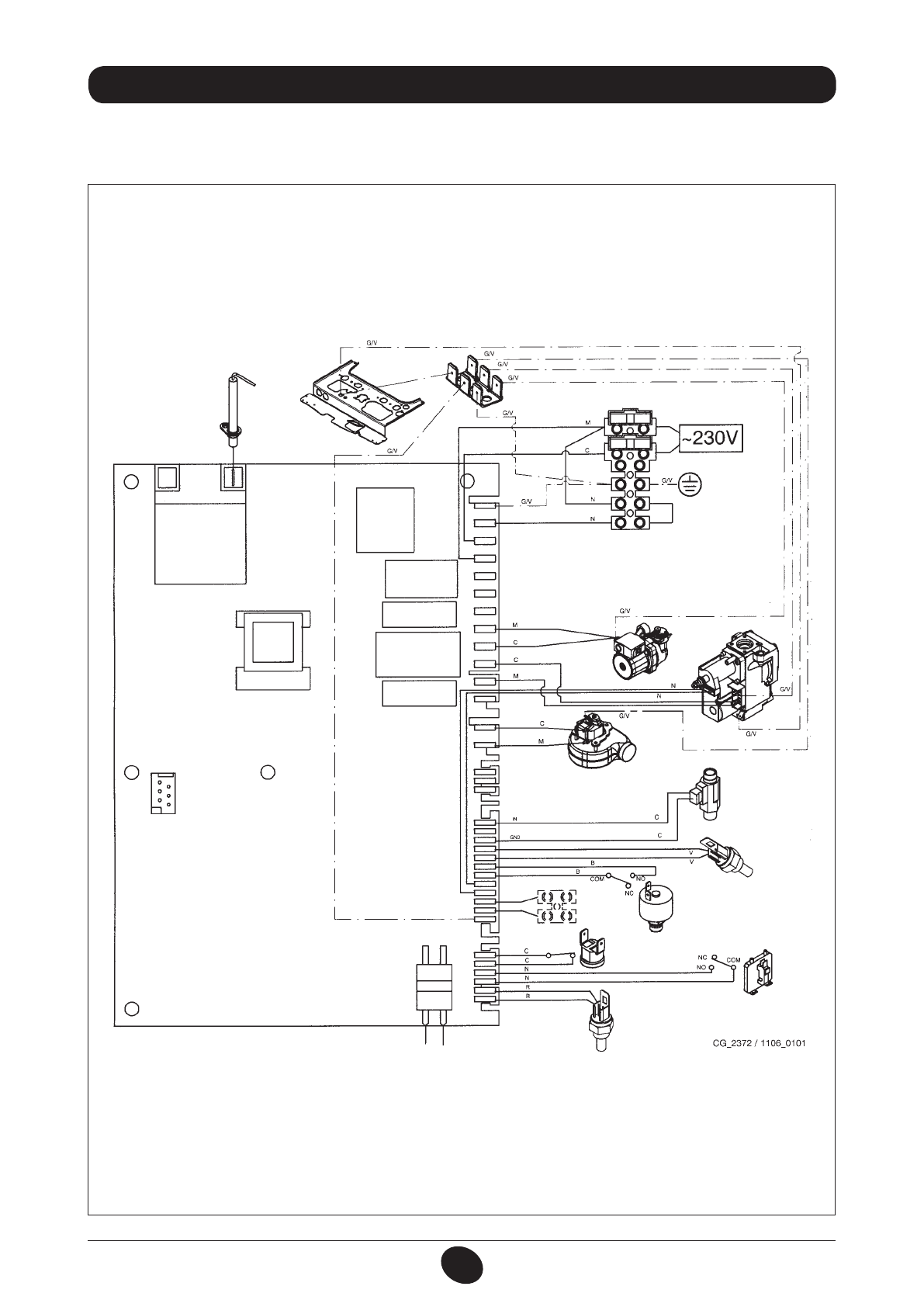

29. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
Цвет проводов
C
= голубой
М
= коричневый
N
= черный
R
= красный
G/V
= желтый/зеленый
B
= белый
V
= зеленый
ЭЛЕКТРОД ЗАЖИГАНИЯ/
КОНТРОЛЯ ПЛАМЕНИ
ТЕРМОСТАТ
НАСОС
ВЕНТИЛЯТОР
ДАТЧИК ПРИОРИТЕТА
СИСТЕМЫ ГВС
ДАТЧИК
УЛИЧНОЙ
ТЕМПЕРАТУРЫ
ГИДРАВЛИЧЕСКИЙ
ПРЕССОСТАТ
ТЕРМОСТАТ
ПЕРЕГРЕВА
ПНЕВМОРЕЛЕ–
ДАТЧИК ТЯГИ
КОМНАТНЫЙ ТЕРМОСТАТ/
ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ
ДАТЧИК
ТЕМПЕРАТУРЫ
(NTC) ГВС
ДАТЧИК
ТЕМПЕРАТУРЫ
(NTC) СИСТЕМЫ
ОТОПЛЕНИЯ
ГАЗОВЫЙ КЛАПАН
