88
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.07031.02 - RU

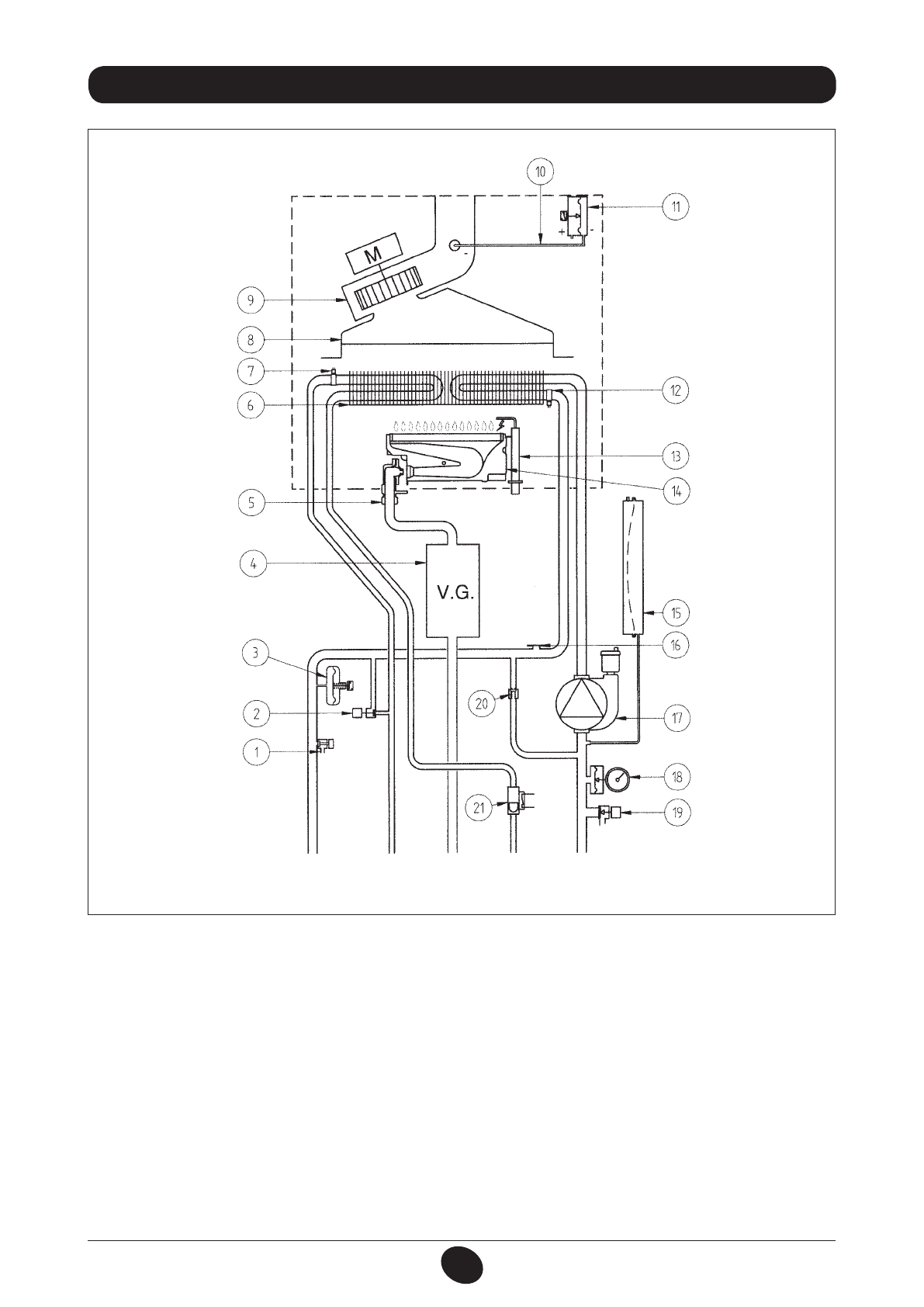

28. ФУНКЦИОНАЛЬНЫЕ СХЕМЫ
Обозначения:
1
кран слива воды из котла
2
кран заполнения системы отопления
3
гидравлический прессостат
4
газовый клапан
5
рампа подачи газа с форсунками
6
первичный теплообменник
7
датчик температуры (тип NTC) контура ГВС
8
дымовой колпак
9
вентилятор
10
точка отрицательного давления
11
пневмореле – датчик тяги
12
датчик температуры (тип NTC) контура отопления
13
электрод зажигания/контроля пламени
14
горелка
15
расширительный бак
16
термостат перегрева
17
насос с автоматическим воздухоотводчиком
18
манометр
19
сбросной предохранительный клапан (3 бар)
20
автоматическом байпасе
21
датчик приоритета контура ГВС
Рис. 17
подача в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления
камера сгорания
CG_2145 / 0906_2901
Содержание
- 2 BAXI; РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ; На котлах; BAXI; нанесена маркировка СЕ. Котлы соответствуют требованиям,
- 3 ПОДГОТОВКА К УСТАНОВКЕ
- 4 Внимание
- 5 ОПИСАНИЕ КНОПКИ (Лето – Зима – Только Отопление – Выключено); ЗАПОЛНЕНИЕ СИСТЕМЫ; ВНИМАНИЕ; ВЫКЛЮЧЕНИЕ КОТЛА
- 6 СИСТЕМА БЕЗОПАСНОСТИ: ИНДИКАТОРЫ И СРАБАТЫВАНИЕ; ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ; Неисправность
- 7 ДОПОЛНИТЕЛЬНЫЙ НАСОС; ПРОВЕРКИ ПЕРЕД УСТАНОВКОЙ КОТЛА
- 8 INSTALLAZIONE DELLA CALDAIA
- 9 УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА; Использовать ДИАФРАГМУ; ДА
- 10 ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
- 11 НЕТ
- 13 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ
- 14 ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
- 15 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА И НАСТРОЙКИ ДАВЛЕНИЯ; ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО ДАВЛЕНИЯ ГАЗА
- 16 ИЗМЕНЕНИЕ ПАРАМЕТРОВ; ПРЕДУПРЕЖДЕНИЕ; ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА; Примечание
- 17 ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ КОТЛА
- 18 УСТАНОВКА ПАРАМЕТРОВ
- 19 УСТРОЙСТВА РЕГУЛИРОВАНИЯ И ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА
- 20 КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ; ап
- 21 ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ; ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 22 ФУНКЦИОНАЛЬНЫЕ СХЕМЫ
- 23 СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ; Цвет проводов
- 24 ТЕХНИЧЕСКИЕ ДАННЫЕ
