РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.07031.02 - RU

20. ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ КОТЛА

Для вывода информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 5 сек
кнопку «i».

•

нажимать кнопки

 (

+/-

) чтобы  вывести на дисплей значения следующих параметров:

A00:

  действующее значение (ºС) температуры горячей бытовой воды (система ГВС);

А01:

   значение (ºС) температуры на улице (при подсоединенном датчике уличной температуры);

А02:

   Мгновенная величина (%) сигнала управления газовым клапаном;

А03:

   значение (%) мощности (MAX R);

А04:

   заданное значение (ºС)  температуры на подаче в систему отопления;

А05:

   действующее значение (ºС) температуры воды на подаче в систему отопления;

А06:

   заданное значение (ºС)  температуры горячей бытовой воды;

А07:

   Не используется;

А08:

   Не используется;

А09:

   последняя ошибка, обнаруженная в работе котла

.

•

функция “INFO” остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не
менее 5 сек кнопку «i» или отключить электропитание котла.

ВНИМАНИЕ:

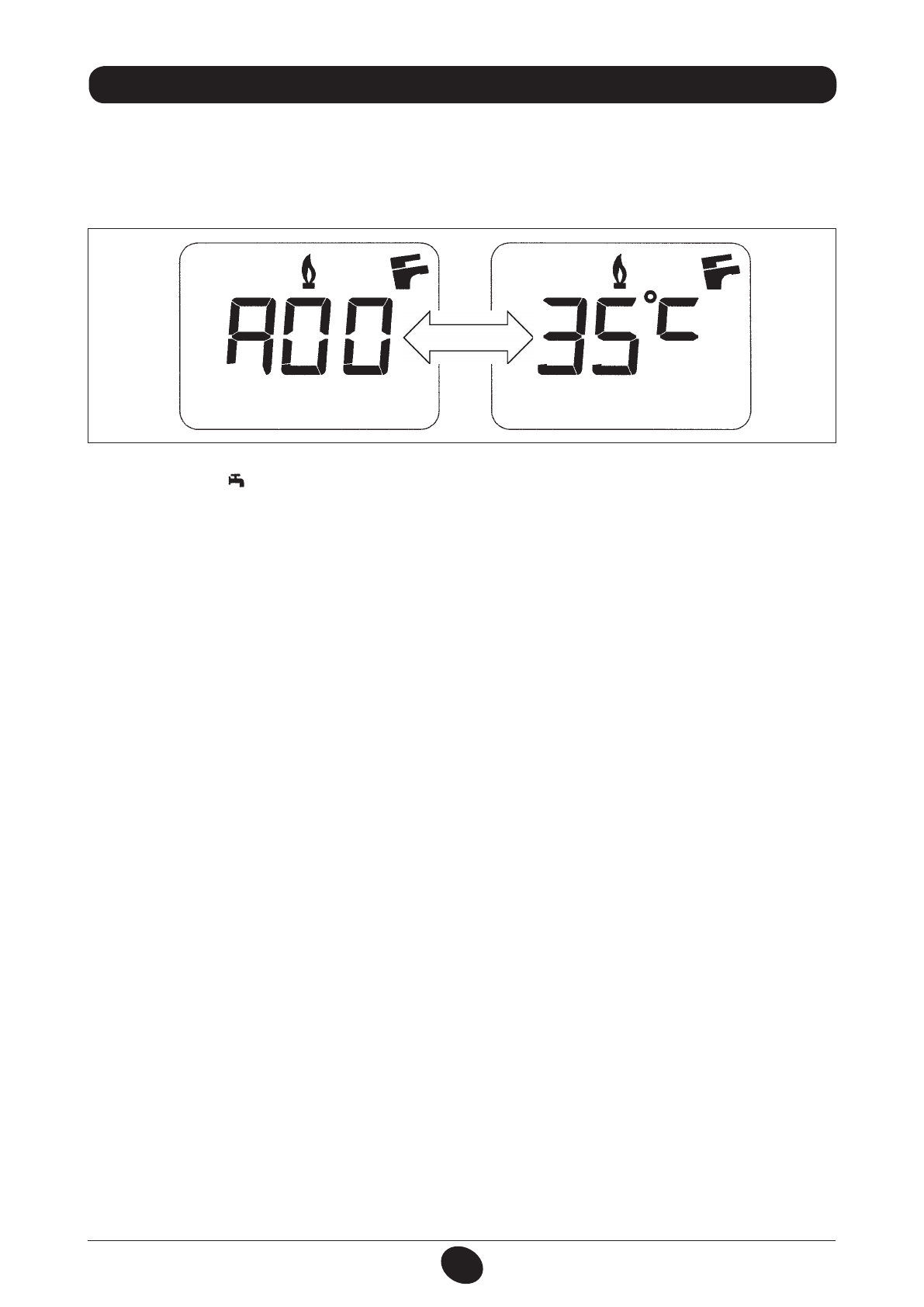

 когда активна функция «INFO» на дисплее (рис.12) появляется надпись «А00», которая сменяется

значением температуры  на подаче котла:

0605_2204 / C

G_1808

Рис.12
