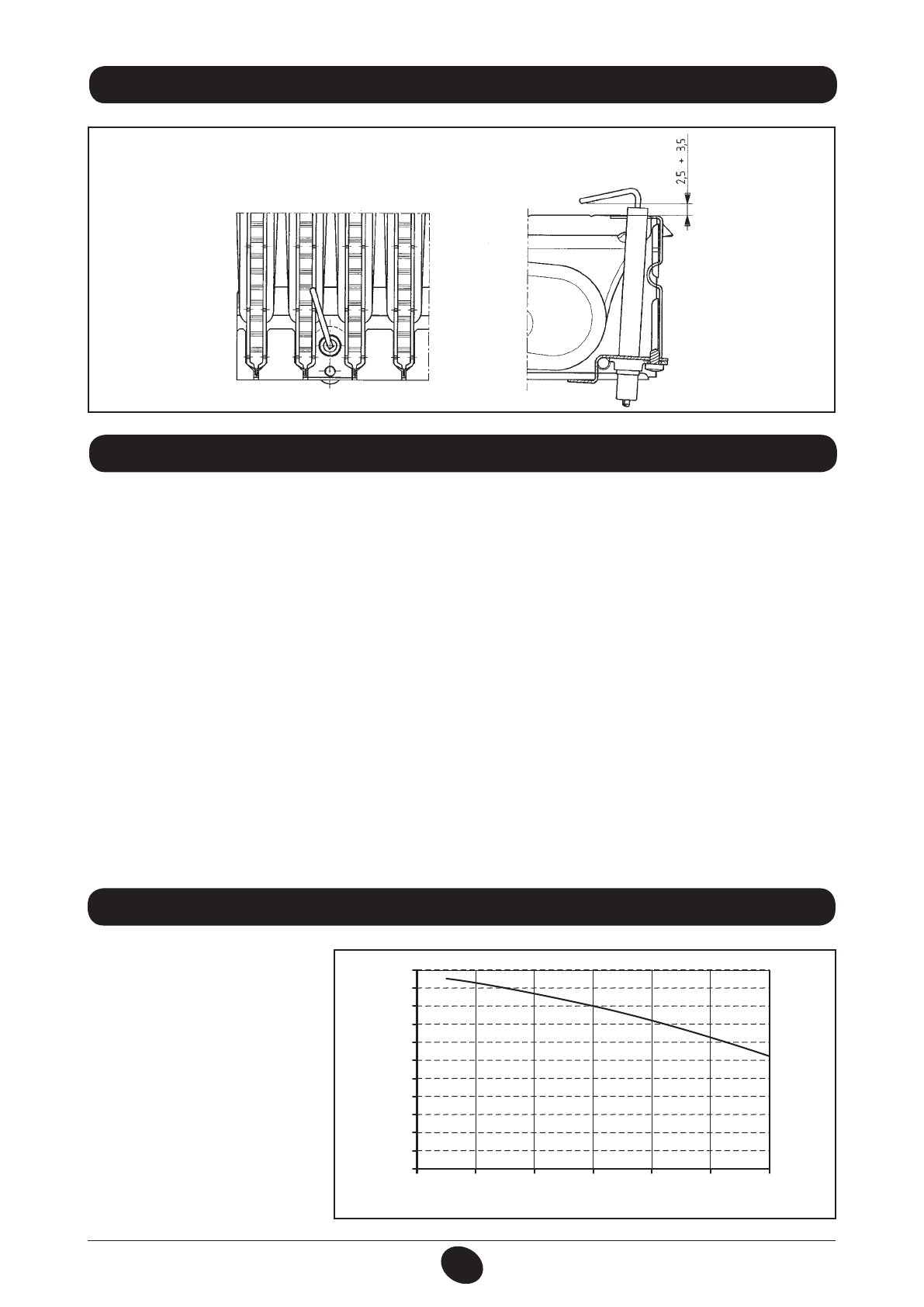

23. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И ЭЛЕКТРОДА-ДАТЧИКА ПЛАМЕНИ

Рис.13

9912070100

При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на
коаксиальной входной муфте.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:

• температуру продуктов сгорания

• содержание кислорода (

О

2

) или, наоборот, двуокиси углерода (С

О

2

)

• содержание окиси углерода (СО)

Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.

Примечание:

 для регулирования максимальной мощности смотри главу 19 (C).

Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:

• температуру продуктов сгорания

• содержание кислорода (

О

2

) или, наоборот, двуокиси углерода (С

О

2

)

• содержание окиси углерода (СО)

Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.

24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ

25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР

В ы с о к о п р о и з в о д и т е л ь н ы й   н а с о с
п о д х о д и т   д л я   у с т а н о в к и   в   л ю б о й
о т о п и т е л ь н о й   о д н о т р у б н о й   и л и
дву хтру бной системе. Встроенный в
него клапан воздухоотводчик позволяет
э ф ф е к т и в н о   у д а л я т ь   н а х од я щ и й с я
в   о т о п и т е л ь н о й   с и с т е м е   в о з д у х .
Нижеприв еденные х ар а к терис тики
у ж е   у ч и т ы в а ю т   г и д р а в л и ч е с к о е
сопротивление элементов котла.

График 1

Расход (л/час)

Н

ап

ор (м в

од. с

т.)

1104_0602.ai

0

0 , 5

1

1 , 5

2

2 , 5

3

3 , 5

4

4 , 5

5

5 , 5

0

    2 0 0                 4 0 0

    6 0 0             8 0 0               1 0 0 0             1 2 0 0
