19. ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА И НАСТРОЙКИ ДАВЛЕНИЯ

•   Открутить винт на штуцере (

Pb

, рис. 10) и присоединить к штуцеру (

Pb

) манометр.

•  Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.

•  Проверить динамическое входное давление газа (штуцер

Pb

, рис. 10). Номинальные давления:

20 мбар

 для природного газа,

37 мбар

 для пропана.

•  Выключить котел и закрыть газовый кран.

•  Отсоединить манометр и закрутить винт на штуцере

Pb

Настройка максимального давления

•   Открутить винт на штуцере

Ра

 (рис. 10) и присоединить к штуцеру

Ра

 манометр.

•  Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.

Убедиться, что котел работает на максимальной мощности.

•  Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа.

При необходимости снять крышку модулятора и поворачивать латунный винт (винт

а

) до достижения давления, указанного

в таблице 1 для соответствующей модели котла и соответствующего типа газа;


Настройка минимального давления

•  Отсоединить  провод  питания  модулятора.  Котел  перейдет  в  режим  минимальной  мощности.  Проверить  давление  газа

на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости
и поворачивать винт (винт

b

) до достижения давления, указанного в таблице 1 для соответствующей модели котла и

соответствующего типа газа.

•  Присоединить на место провод питания модулятора и установить на место крышку модулятора.

•  Выключить котел и закрыть газовый кран.

•  Отсоединить манометр и закрутить винт на штуцере.

19.1 ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО ДАВЛЕНИЯ ГАЗА

19.2 НАСТРОЙКА МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ ПОМОЩИ РЕГУЛЯТОРА ДАВЛЕНИЯ

Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами
обслуживающей организации.

Для перевода котла на другой тип газа необходимо выполнить следующие операции

•   Открыть и снять переднюю панель котла.

•  Заменить  форсунки  горелки.  При  замене  форсунок  горелки  следите  за  тем,  чтобы  они  были  затянуты  до  упора  с

использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для
нужного типа газа.

•  Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в параграфе 21.

•  Выполнить все операции по настройкам давления газа, указанные в § 19.1 и 19.2.

•  Закрыть электрическую коробку.

•  Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.

•  Установить на место переднюю панель.

Заключительные проверки

•  Закройте панель управления.

•  Уберите манометры и закройте точки отбора давления.

19.3 ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА

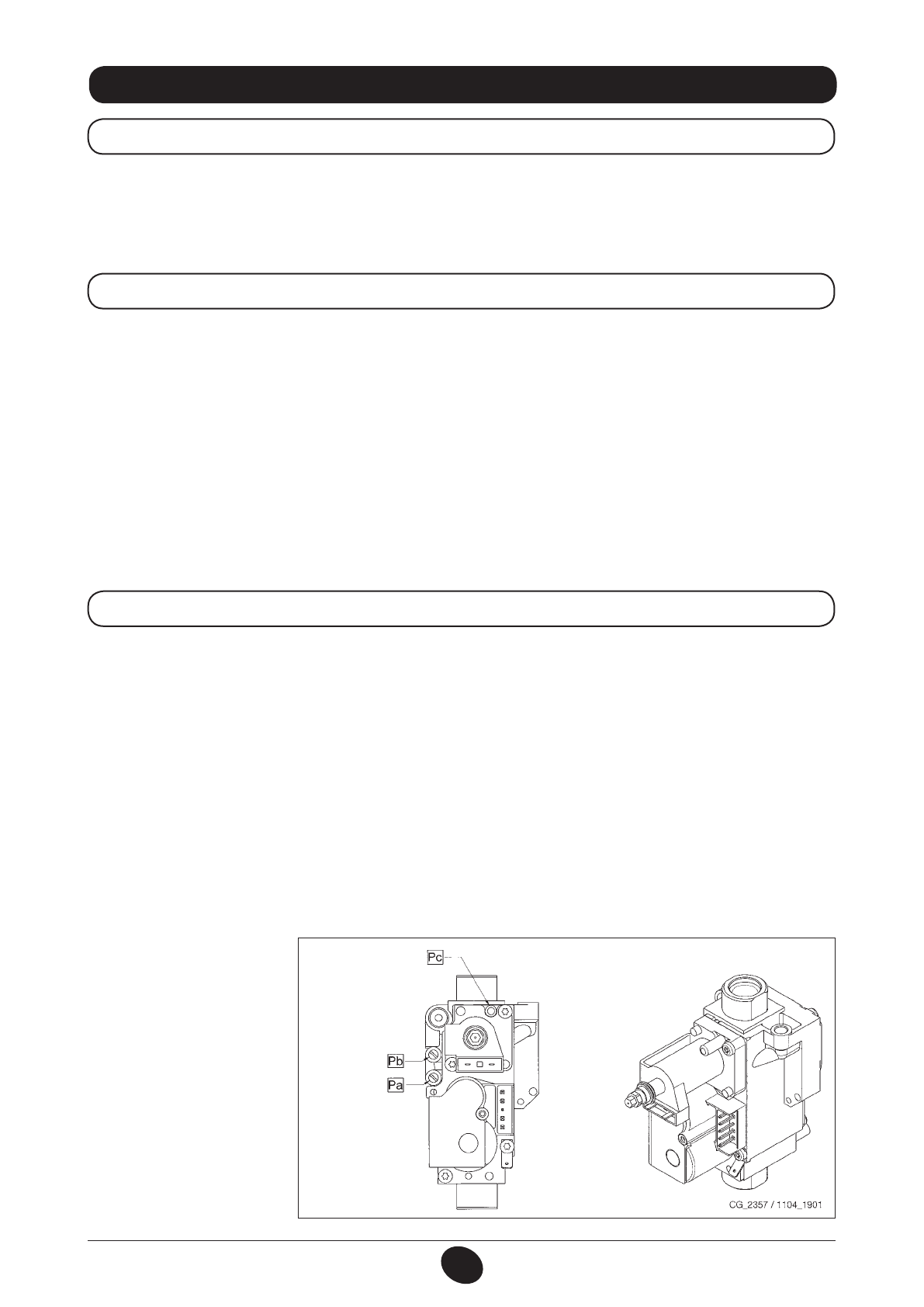

Рис. 10

•  На к лей те  нову ю  т абли чк у

с   у к а з а н и е м   т и п а   г а з а   и
характеристик проведенной
настройки.

•  Установите на место переднюю

панель
