РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.07031.02 - RU

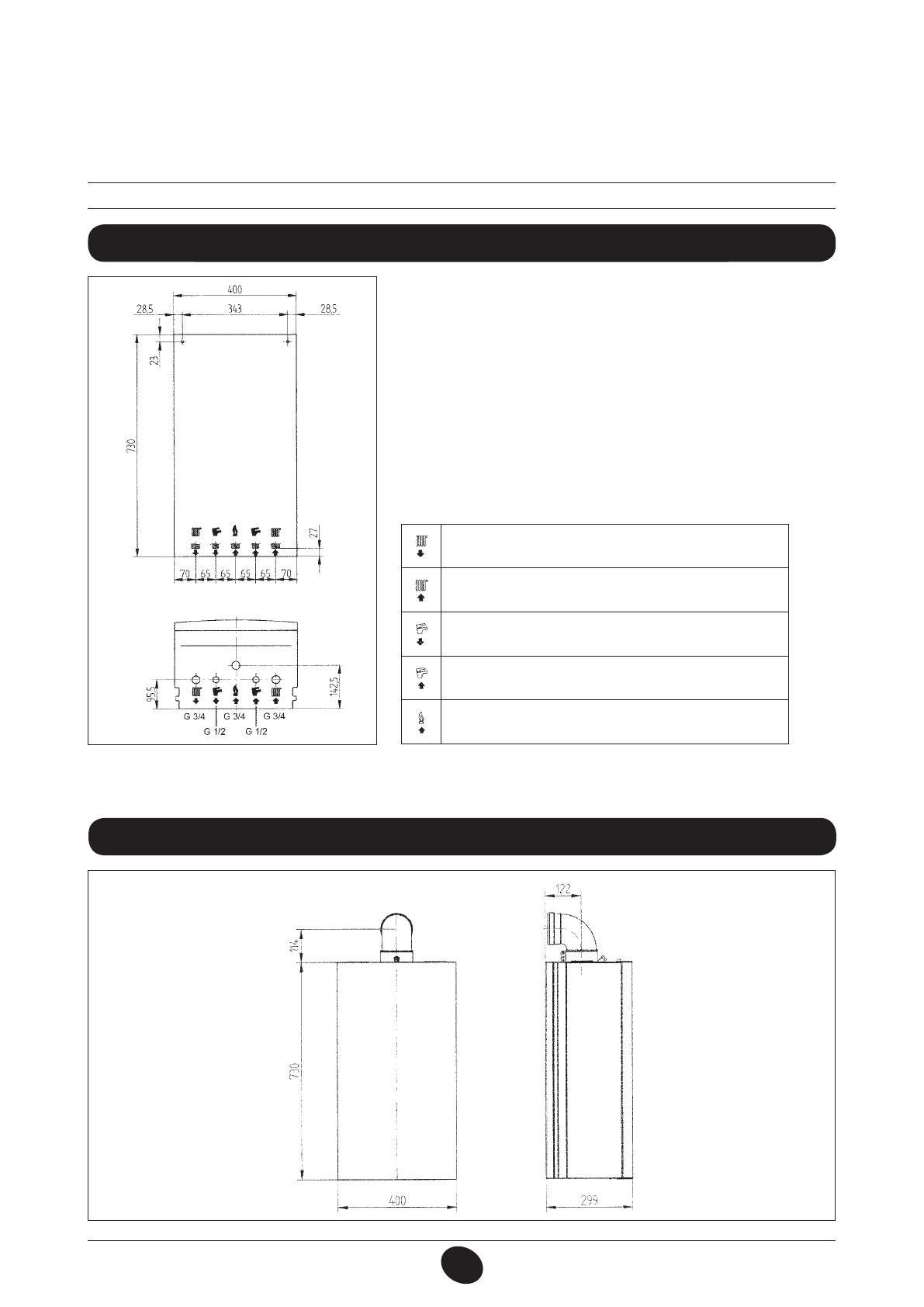

13. INSTALLAZIONE DELLA CALDAIA

14. УСТАНОВКА КОТЛА

14. DIMENSIONI CALDAIA

15. ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛА

Рис.5

CG

_2009

/

0912_0301

Выберите местоположение котла, затем прикрепите шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в
нижней части шаблона. Мы советуем установить на вход в центральную
с ис т ем у   о т оп ле н и я   и   в о з в р ат   и з   не е   д в а   з а по рн ы х   к р а на   G 3 / 4 ’’
(заказываются отдельно); эти краны позволят производить сложные
операции техобслуживания без слива воды из всей системы.

Настоятельно рекомендуется установить сетчатый фильтр и отстойную
емкос ть (“грязевик”) на тру б е возврата из сис темы, что бы т уда
со бирались отложения, которые могли ос таться в сис теме после
очистки.

Присоедините дымоход и воздуховод согласно инструкции, данной в
последующих разделах.

Рис.4

CG_2011 / 0912_1003

G”3/4 подача воды в систему отопления

G”3/4 возврат воды из системы отопления

G”1/2 выход горячей бытовой воды

G”1/2 вход холодной воды от системы водоснабжения

G”3/4 подача газа

ВНИМАНИЕ

с осторожностью затягивать гидравлические присоединения, подсоединяемые к патрубкам котла (максимальный момент
затяжки 30 Н·м).

2.2.  эксплуатируемое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,
используя вещества, имеющиеся в свободной продаже (см.пункт 2.1). Для защиты оборудования от накипи необходимо
использовать вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protettivo для отопительного оборудования.
При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла (перегрев,
шумность горелки и т.п.).

При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания

.
