82

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.07031.02 - RU

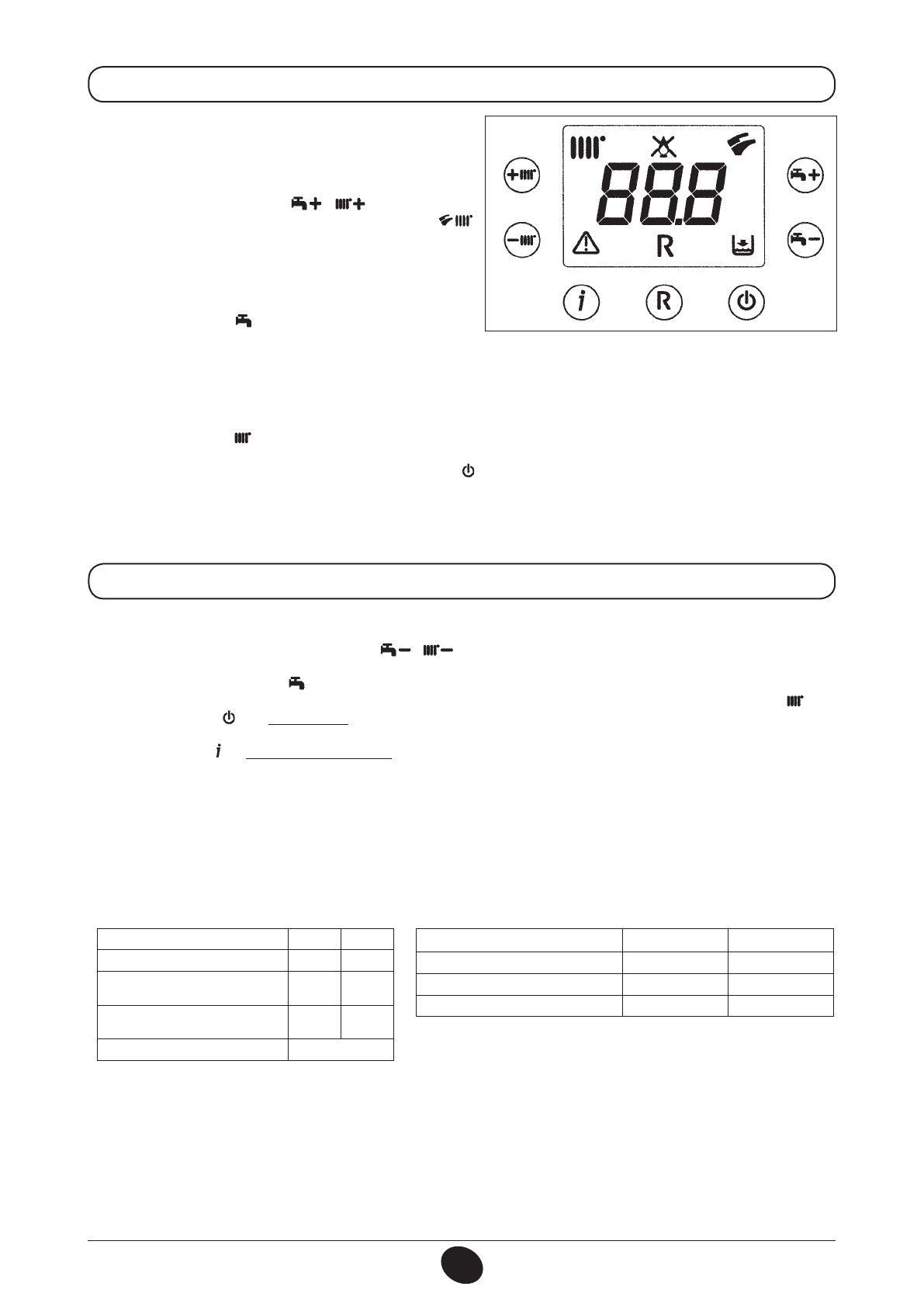

19.5 ИЗМЕНЕНИЕ ПАРАМЕТРОВ

Процедура доступа к параметрам описана ниже:

1)  Необходимо одновременно нажать на кнопки

 и

 и держать их нажатыми в течение примерно 6 секунд, после чего

на дисплее появится надпись “

F01

”, которая будет чередоваться с заданной величиной;

2)  Следует нажать на кнопки +/-

 для передвижения по перечню параметров;

3)  Для увеличения или уменьшения значений выбранного параметра, следует нажать соответственно на кнопки +/-

 ;

4)  Нажать на кнопку    для запоминания программирования настроенных параметров (на дисплее в течение нескольких

секунд появляется надпись “

MEM

”).

5)  Нажать на кнопку   для выхода без запоминания из программирования (на дисплее в течение нескольких секунд появляется

надпись “

ESC

”).

ПРЕДУПРЕЖДЕНИЕ

Для перехода с газа G20 на газ G31, необходимо изменить параметры F02, F08, F09, F10 и F16, как указано в таблице в

параграфе 21. Следует прикрепить дополнительную табличку, предоставляемую в комплекте с изменением, с указанием
типа нового газа и проведенной калибровки.

Таблица 2

Тип газа

G20

G31

При макс. давлении

2,73 m

3

/h

2,00 kg/h

При мин. давлении

1,12 m

3

/h

0,82 kg/h

Теплотворная способность

34,02 MJ/m

3

46,34 MJ/kg

Таблица 1. Параметры форсунок

Тип газа

G20

G31

Диаметр форсунок (мм)

1,28

0,77

Давление на горелке (мбар*)

минимальная мощность

2,0

5,7

Давление на горелке (мбар*)

минимальная мощность

11,2

32,6

Число форсунок

13

* 1 mbar = 10,197 mm H

2

O

19.4 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА

Для о блег чения опер а ций ка либр овки г а з ов ог о к ла па на,

существует возможность настройки функции калибровки
прямо на панели управления котлом. Необходимо выполнить
перечисленные далее действия:

a)  Нужно одновременно нажать и держать нажатыми в течение

как минимум 6 секунд кнопки

 и

 ;

b)  По ис течении приблизительно 6 сек унд, символы

начинают мигать;

c)  С интервалом в 1 секунду на дисплее появляются чередующиеся

надписи, “100” и величина температуры подачи.

На этом этапе котел работает при максимальной мощности на
нагреве (100%).

d)  Нажав на кнопки +/-

 можно немедленно настроить (100%

или 0%) мощность котла;

0905_2801

e)  Отрегулировать винт

“P

mакси/Pmин”

 (рисунок 10) до получения величины давления, указанной в Таблице 1.

  Для настройки давления на максимальной мощности используйте регулировочный винт “

Pmax

” (рис. 10), поверните его

по часовой стрелке для увеличения давления на горелке и против часовой для уменьшения.

  Для настройки давления на минимальной мощности используйте регулировочный винт “

Pmin

” (рис. 10), поверните его

против часовой стрелки для увеличения давления на горелке и по часовой для уменьшения.

f )  Нажав на кнопки +/-

 можно постепенно настраивать требуемый уровень мощности (промежуток = 1%).

Для того, чтобы выйти из функции, следует нажать на кнопку  .

Примечание

Эта функция автоматически отключается по истечении приблизительно 15 минут, после чего электронная плата возвращается
к предыдущему состоянию работы, до включения данной функции, или до достижения максимальной заданной температуры.
