РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

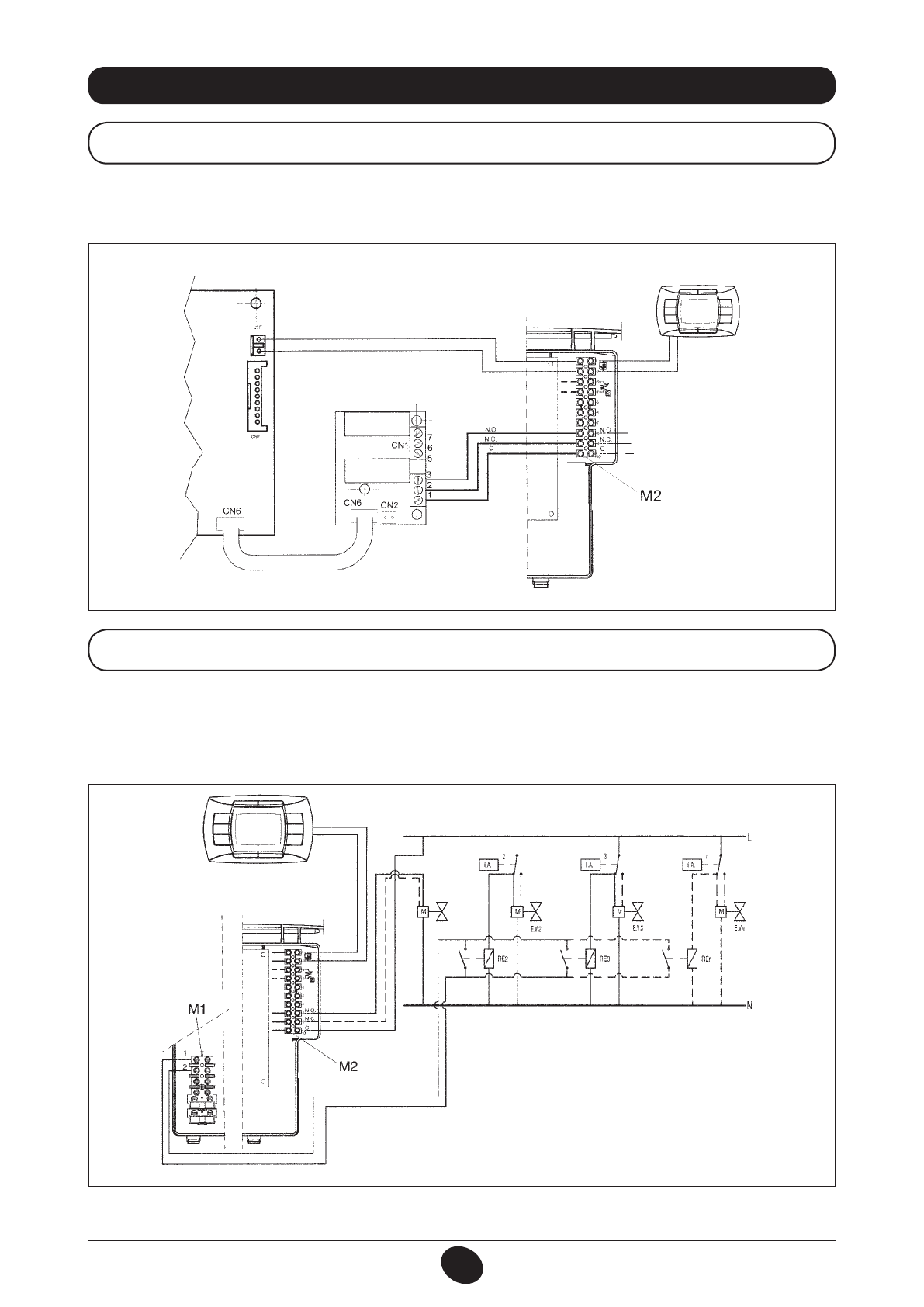

27. ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ ЗОНАЛЬНОГО ОБОРУДОВАНИЯ

Электрические контакты зон, не контролируемых выносной панелью управления, должны быть запараллелены и
подсоединены к клеммам 1-2

«ТА»

 клеммной колодки

М1

 (см. рис.18.1). Зона, контролируемая выносной панелью

управления, управляется электрическим клапаном зоны 1, как показано на рис.18.1.
Предупреждение: В случае если котел присоединен напрямую к теплым полам необходимо предусмотреть установку
защитного термостата контура теплых полов.

Внимание::

проверьте, чтобы параметр

 F04 = 2

(как установлено на заводе - параграф 20)

27.1  -  ПРИСОЕДИНЕНИЕ РЕЛЕЙНОЙ ПЛАТЫ (ПОСТАВЛЯЕТСЯ ОТДЕЛЬНО)

27.2 -  ПРИСОЕДИНЕНИЕ ЗОНАЛЬНОГО ОБОРУДОВАНИЯ

Релейная плата не входит в комплект поставки котла и заказывается отдельно.
Соедините коннекторы CN6 электронной платы котла и релейной платы с помощью прилагающегося кабеля FLAT.
Присоедините клеммы

1-2-3

 коннектора

CN1

 к клеммам

10-9-8

 клеммной колодки

М2

 котла (Рис 18).

Рис. 18

РЕЛЕЙНАЯ ПЛАТА

ЭЛЕКТРОННАЯ

ПЛАТА

0610_0402 /  C

G_1840

РЕЛЕ 2

РЕЛЕ 1

Рис. 18.1

ЗОНА N,
КОМНАТНЫЙ
ТЕРМОСТАТ

ЗОНА 3,
КОМНАТНЫЙ
ТЕРМОСТАТ

ЗОНА 2,
КОМНАТНЫЙ
ТЕРМОСТАТ

ЗОНА 1

  электро   клапан
 зона 1

ЗОНА 1, ПАНЕЛЬ
УПРАВЛЕНИЯ

0709_2403 / CG_1825
