57

7109153.02 - ru

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

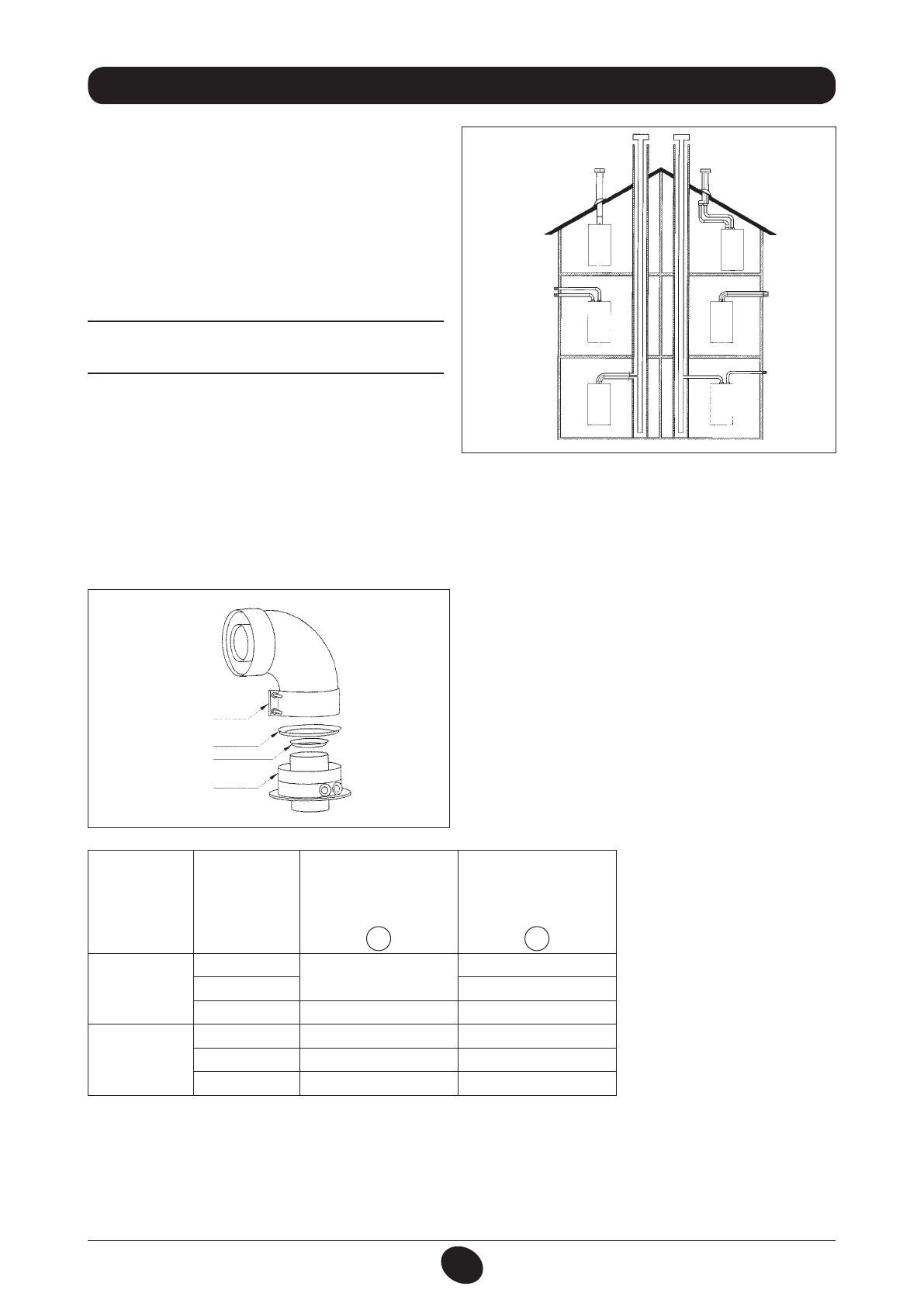

15. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА

для моделей 240Fi - 310 Fi

Ниже описываются поставляемые в качестве аксессуаров
трубы и крепления для котлов с закрытой камерой сгорания
и принудительной вытяжкой.
Котел специально спроектирован для присоединения к
дымоходу и воздуховоду коаксиальной трубой. Возможно
т а к же   и с п ол ь з ов а н и е   р а з д ел ь н ы х   т р у б   п ри   п о мощ и
разделительного комплекта. При использовании раздельных
труб возможно также объединение их на конечном участке
специальным коаксиальным наконечником (терминалом).

Предупреждение: Для гарантии наибольшей безопасности
при работе котла необходимо, чтобы дымоотводящие
трубы были надежно прикреплены к стене.

Рис.7

0503_0905/C

G1638

…КОАКСИАЛЬНЫЙ ДЫМОХОД (КОНЦЕНТРИЧЕСКИЙ).

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также
присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться
на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с коаксиальной трубой или с 45° изгибом.

Рис.8

Если выход дымохода расположен снаружи, воздуховод должен
выступать из стены не менее чем на 18 мм с тем, чтобы на него
герметично установить алюминиевую погодную насадку во избежание
попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр
ее длины.

•

   90° изгиб сокращает возможную полную длину трубы на 1 м.

•

   45° изгиб сокращает возможную полную длину трубы на 0,5 м.

•

   Примечание: Первый изгиб в 90° не учитывать при подсчете

максимально допустимой длины.

крепежный зажим

коаксиальная выходная муфта

A

B

0710_1602

Модель

котла

Длина (м)

Использовать

ДИАФРАГМУ на

ВОЗДУХОВОДЕ

B

Использовать

ДИАФРАГМУ на

ДЫМОХОДЕ

A

240 Fi

1.240 Fi

0 ÷ 1

ДА

ДА

1 ÷ 2

НЕТ

2 ÷ 5

НЕТ

НЕТ

310 Fi

1.310 Fi

0 ÷ 1

НЕТ

ДА

1 ÷ 2

ДА

НЕТ

2 ÷ 4

НЕТ

НЕТ
