РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

25. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

he boiler is prearranged for connection of an external probe (supplied as accessory).
For the connection, refer to the igure below (terminals 3-4) and the instructions supplied with the probe.

При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления можно
осуществлять двумя разными способами.
В случае, когда съемная панель управления установлена на котле (параграф 17.1), регулирование температуры на подаче в
систему отопления зависит от кривой

K REG

 (график 3), которую устанавливают в ручном режиме с помощью кнопок

+/-

.

В случае, когда съемная панель управления установлена на стене (параграф 17.2), регулирование температуры на подаче в
систему отопления осуществляется автоматически. Электронное управление котла устанавливает в автоматическом режиме
климатическую кривую в зависимости от уличной температуры и заданной температуры  в помещении (см. параграф 19.1).

Внимание:

 Значение температуры на подаче

ТМ

 зависит от значения параметра F16 (параграф 20). Таким образом, максимальная

установленная температура может быть 85 или 45°С.

0711_1601 / C

G_1987

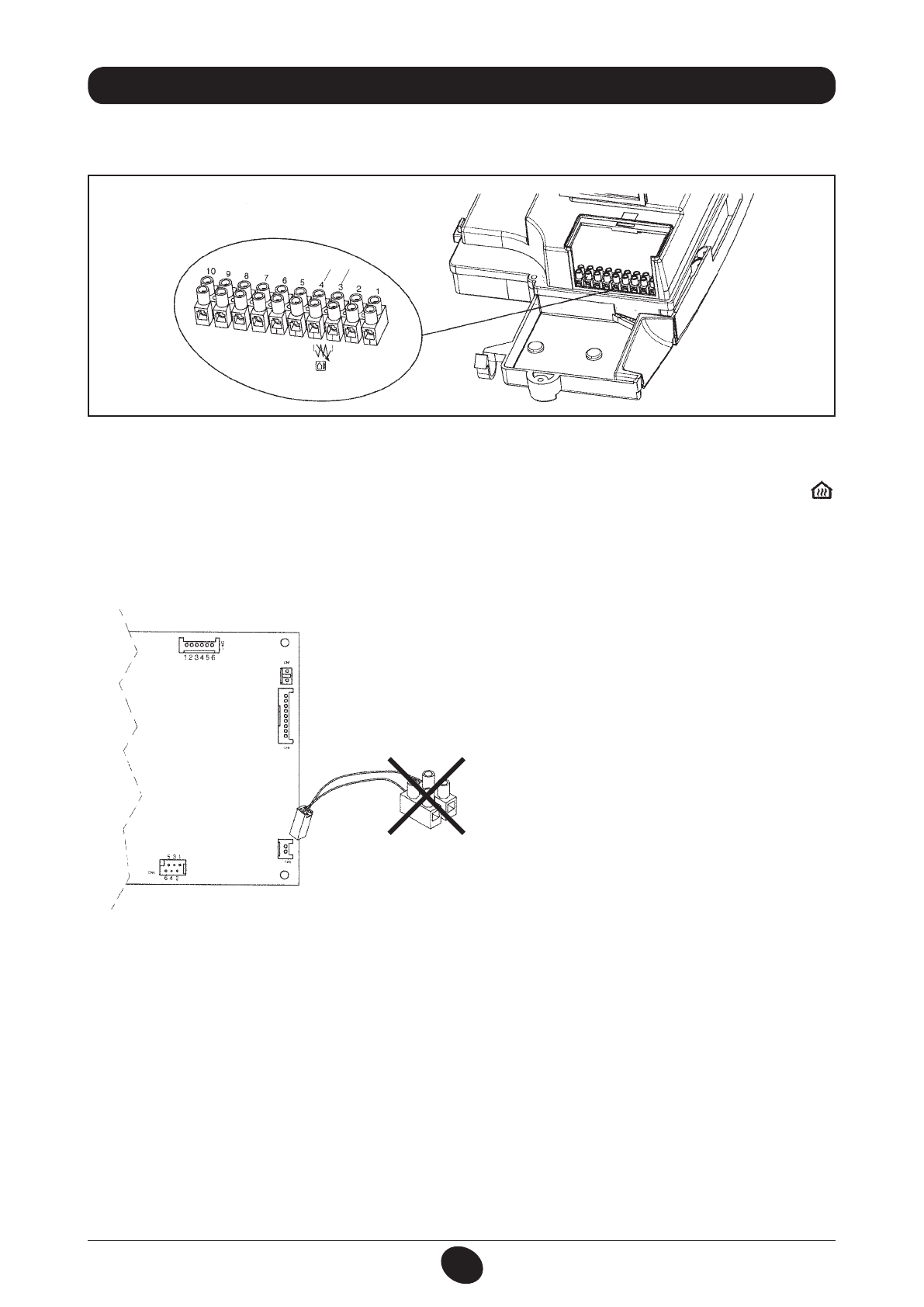

Соединить кабель, поставляемый в качестве принадлежности
вместе с наружным зондом, с соединителем CN5 электронной
платы котла, как показано на рисунке 16.1.

Снять клеммник с двумя полюсами, соединенный с кабелем,
и соединить концы с клеммами 3-4 клеммника M2, как
показано на рисунке 16.

Рис. 16.1

Рис. 16

0605_1109

КЛЕММНАЯ КОЛОДКА М2

CN5
