62

7109153.02 - ru

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

17. УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ

5. Осторожно вставить панель управления внутрь специального углубления на приборном щитке передней панели котла;

6. Закрыть корпус котла, завинтить два винта, которые его фиксируют (рис.11).

Внимание:

 выносная панель управления - прибор низкого напряжения, его нельзя подсоединять к электросети

напряжением 230 В. Для осуществления электрических подсоединений смотри параграфы 27 и 32.

УСТАНОВКА ПАРАМЕТРОВ

• установите параметры

«MODUL»

 и

«AMBON»

 равными 0, как описано в параграфе 19.1;

• установите параметр

F10 = 02

, как описано в параграфе 20.

ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

• откройте доступ к клеммам подключения электропитания (рис.10);

• подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);

• включите электропитание котла.

ВАЖНО

Если не используется комнатный термостат, необходимо поставить перемычку на контакты

1-2

 клеммной колодки

М1

( рис. 10).

Для установки панели управления внутри приборного щитка передней панели
котла, необходимо действовать следующим образом:

1.   Отвинтить два винта (

a - b

 рис.11), которые фиксируют корпус котла;

2.  Приподнять слегка корпус и рукой выдавить наружу крышку передней

панели (рис.11);

3.    Через отверстие, предназначенное для панели управления, провести красный

провод, идущий от клеммной колодки

М2

 (расположена за корпусом);

4.  Открыть корпус панели управления (безвинтовое крепление), обрезать и

подсоединить красный провод, как показано на рис.11.3.

0606_0502

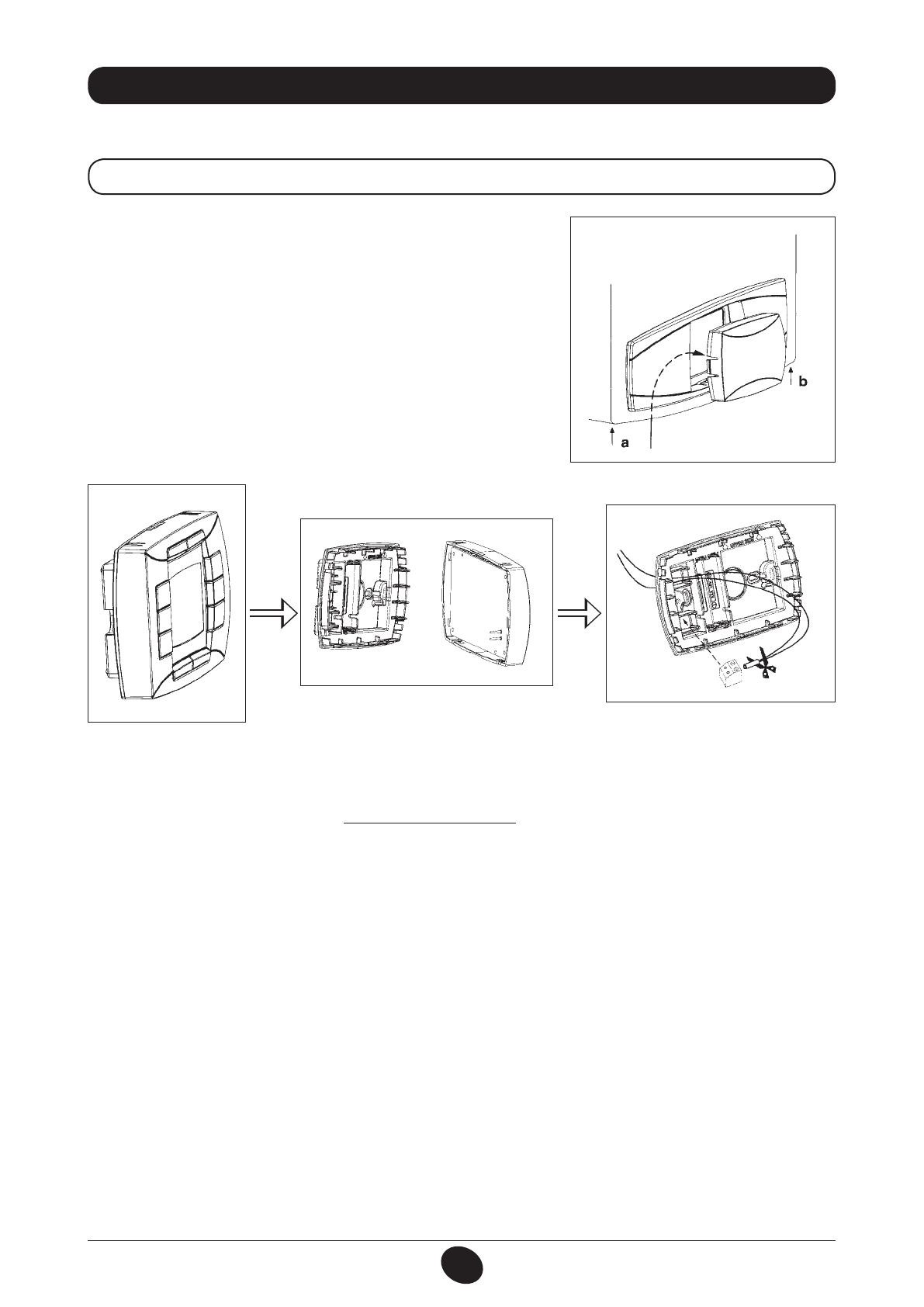

Рис.11

Выносная панель управления может быть установлена на передней панели котла или на стене.

17.1  УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ КОТЛА

0606_0503

0606_0504

Рис.11.1

Рис.11.2

Рис.11.3

0609_1401
