60
7109153.02 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

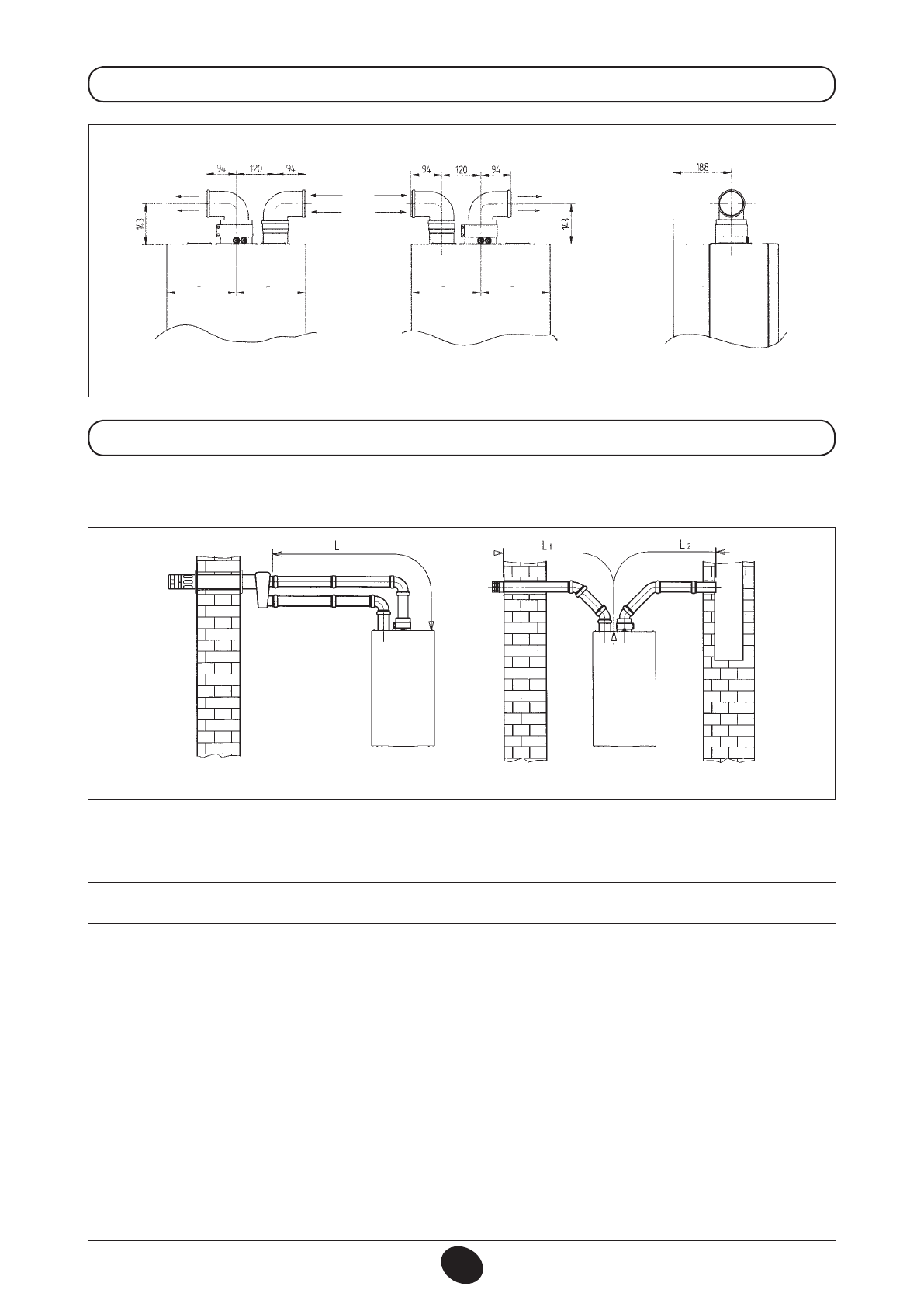

15.5 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ
ОБРАТИТЕ ВНИМАНИЕ!
Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на каждый
метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.
Важно:
При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны
находиться на противоположных сторонах здания. Общая длина труб притока воздуха не должна превышать 10
метров.
При длине дымохода более 6м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в
непосредственной близости от котла.
15.4 ГАБАРИТНЫЕ РАЗМЕРЫ СИСТЕМЫ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
0504_1806/C
G_1794
0503_2201/C
G1643
(L1 + L2) max =
40 m
240 Fi - 1.240 Fi
(L1 + L2) max =
25 m
310 Fi - 1.310 Fi
L max =
10 m
240 Fi - 1.240 Fi
L max =
8 m
310 Fi - 1.310 Fi
