69
7109153.02 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

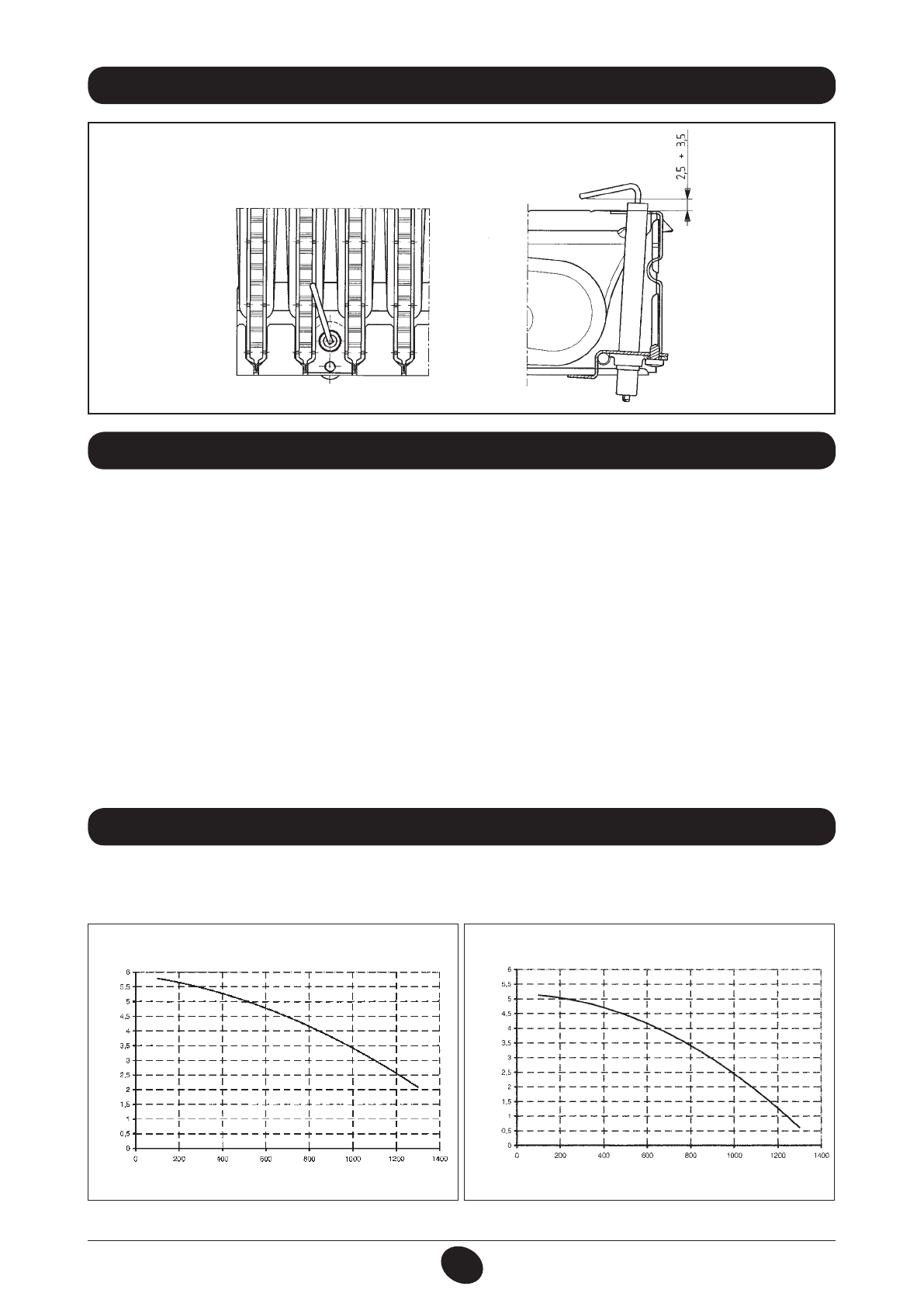

22. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И ЭЛЕКТРОДА-ДАТЧИКА ПЛАМЕНИ
Рис.15
9912070100
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
• температуру продуктов сгорания
• содержание кислорода (O
2
) или, наоборот, двуокиси углерода (СO
2
)
• содержание окиси углерода (СО).
Температура подаваемого воздуха определяется в точке замера на трубе подачи воздуха, вставив датчик примерно на 3 см.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О2) или, наоборот, двуокиси углерода (СО2)
• содержание окиси углерода (СО).
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.
23. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ
Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной системе.
Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной системе воздух.
Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.
24. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР
График 1
РАСХОД (Л/ЧАС)
Н
А
П
О
Р (
М В
О
Д. С
Т.
)
0604_2302
График 2
РАСХОД (Л/ЧАС)
Н
А
П
О
Р (
М В
О
Д. С
Т.
)
310 Fi - 1.310 Fi
0604_2303
240 Fi - 240 i - 1.240 Fi - 1.240 i
