56

7109153.02 - ru

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

13. УСТАНОВКА КОТЛА

Выберите местоположение котла, затем прикрепите имеющийся шаблон к стене.
Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на
вход в центральную систему отопления и возврат из нее два запорных крана G3/4’’ (поставляются по требованию); эти краны
позволят производить работы в системе, не сливая из нее воду полностью.

Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы,
чтобы туда собирались отложения, которые могли остаться в системе после очистки.

Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.
При установке котла модели

240 i - 1.240 i

 (с открытой камерой сгорания) соедините его с дымоходом при помощи металлической

трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

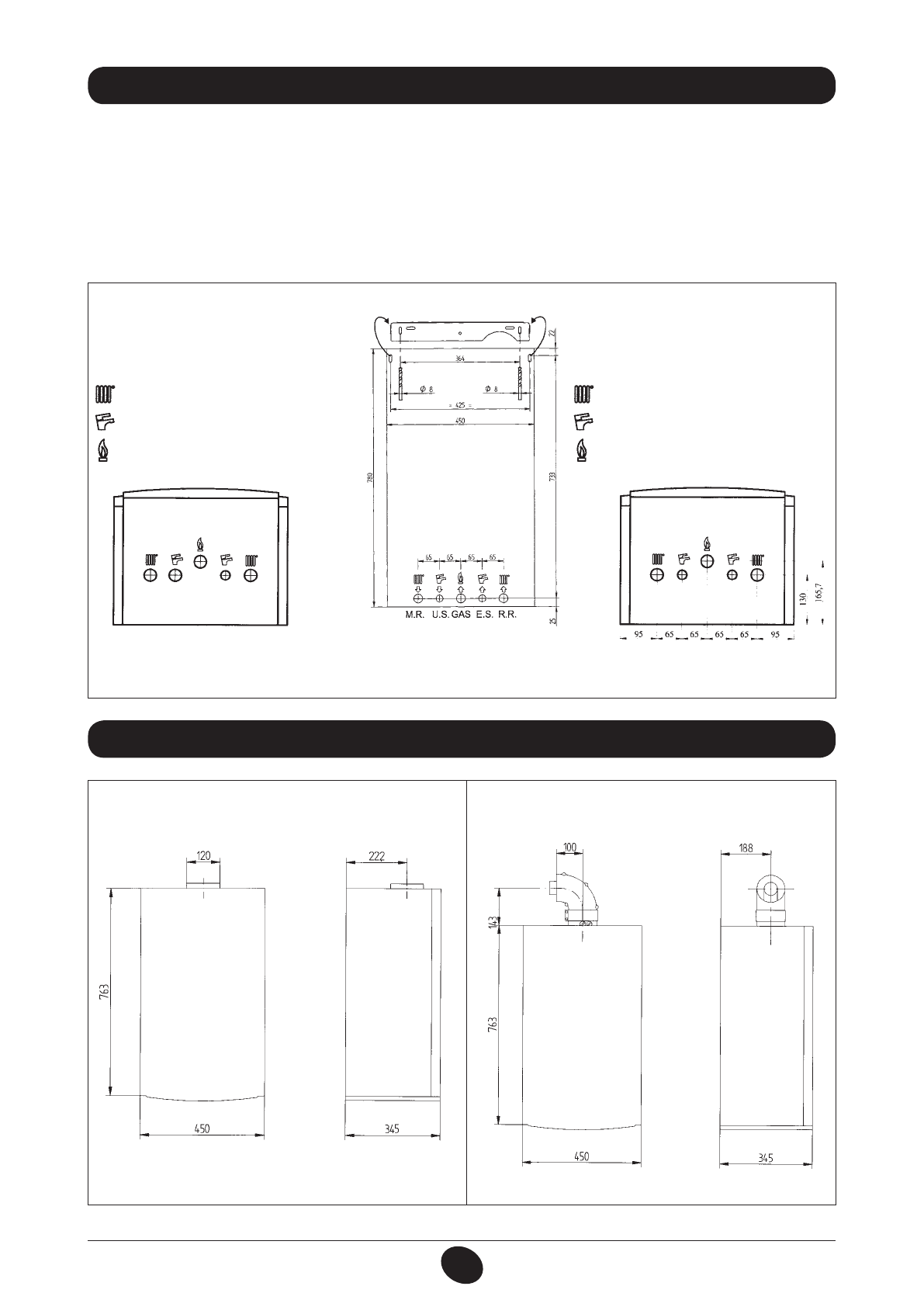

14. ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛА

Рис 6

240 i - 1.240 i

240 Fi - 310 Fi - 1.240 Fi - 1.310 Fi

0607_2802 / C

G1747

0607_2803 / C

G1747

minim

o

Рис 5

   :

G3/4 вход / выход системы отопления

:

G1/2 вход холодной воды / выход горячей бытовой воды

      GAS: 3/4’’ подача газа в котел

0512_0505/CG1769

0512_0503/CG1769

   :

G3/4 вход / выход системы отопления

: 1/2’’ вход холодной воды / выход горячей бытовой воды

      : GAS: 3/4’’ подача газа в котел

240 Fi - 240 i - 310 Fi

1.240 i - 1.240 Fi - 1.310 Fi

CG_2121 / 0904_0706
