100

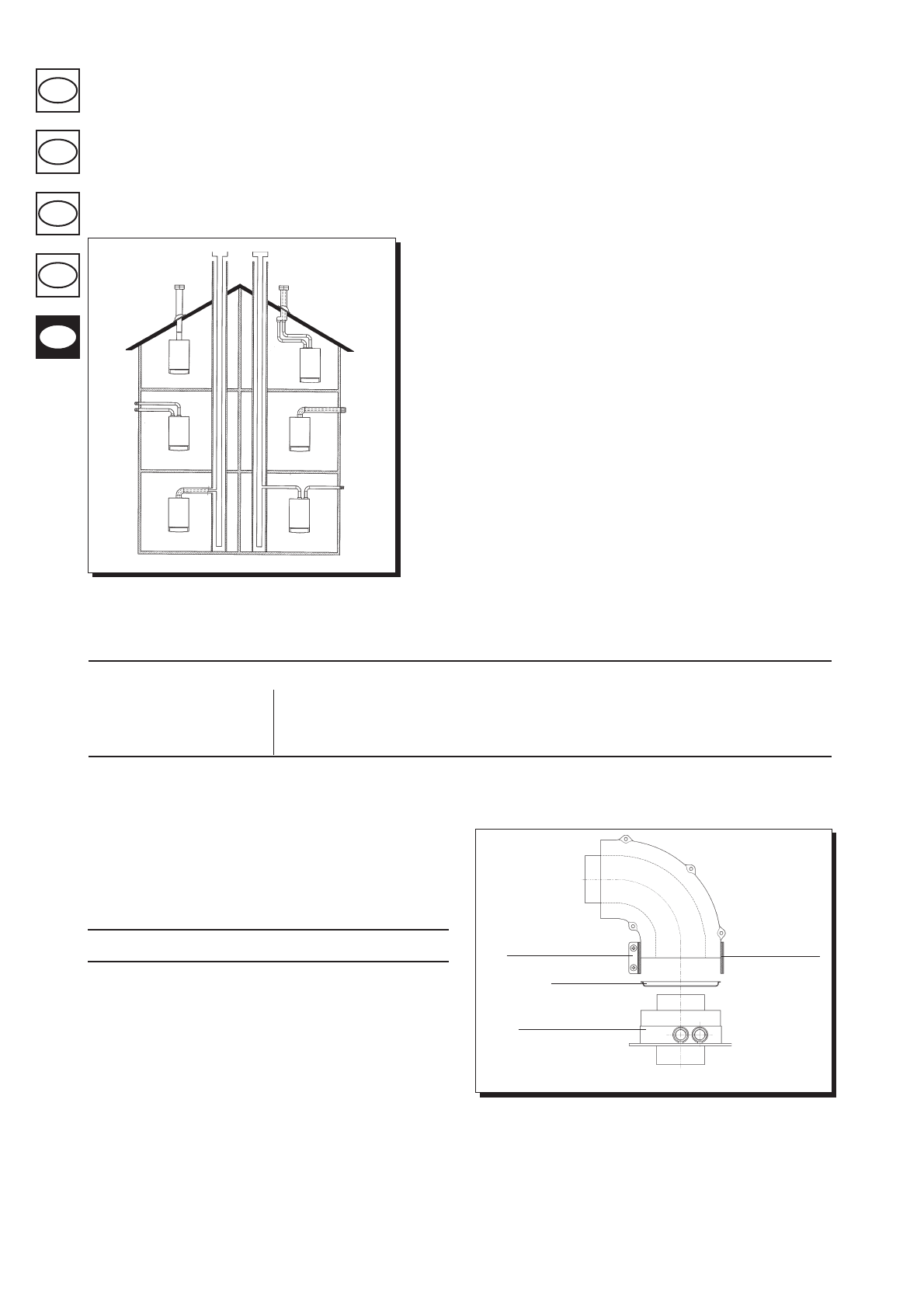

... коаксиальный (концентрический) выпускной-всасывающий трубопровод

Этот тип трубопровода позволяет забирать воздух для горения и выпускать
отработавшие газы как вне здания, так и в дымоходы типа LAS.
Коаксиальное колено под 90°, поворачиваемое на 360°, позволяет осуществить
присоединение котла к выпускному-всасывающему трубопроводу в любом
направлении. Его можно также использовать в качестве дополнительной
соединительной детали коаксиального трубопровода или колена под 45°.

(*) Эту диафрагму допускается снять с котла только в том случае, если длина
выпускного трубопровода превышает 1,5 метра.

Если отработавшие газы выпускаются вне здания, выпускной-всасывающий
трубопровод должен выступать минимун на 18 мм от стены, чтобы позволить монтаж
и заделку алюминиевой крышки, предохраняющей от попадания дождевой воды.
Минимальный уклон этого трубопровода наружу должен быть равен 1 см на метр
длины.

Если вставляется колено под 90°, общая длина трубопровода сокращается на 1
метр.
Если вставляется колено под 45°, общая длина трубопровода сокращается на 0,5
метра.

9405030830

Крепежный хомут

Упругая муфта

Диафрагма (*)

Концентрическая муфта

Диаметр конечной

части дымовой

трубы

100 mm
133 mm

Уменьшение макс. длины

на каждое колено под 45°

0,5 m

0,25 m
0,25 m

Уменьшение макс.

длины на каждое

колено под 90°

1 m

0,5 m
0,5 m

Макс. длина выпускных

трубо-проводов

LUNA 240

LUNA 310

5 m

4 m

15 m

12 m

40 m

25 m

Тип трубо-проводов

коаксиальные

отдельные вертикальные

отдельные горизон-тальные

Диаметр наружного

трубопровода

100 mm

80 mm
80 mm

9912220700

Монтаж выпускных и всасывающих
трубопроводов

Модели с принудительной тягой

Монтаж котельной установки производится очень легко и просто при помощи
нижеописанных принадлежностей.
Ко т е л п о с та в л я е т с я го т о в ы м к п р и с о ед и н е н и ю к в е р т и к а л ь н о м у и л и
горизонтальному коаксиальному выпускному-всасывающему трубопроводу. Тем не
менее, при помощи сдвоенного соединительного блока, поставляемого как
принадлежность, котел может быть присоединен к отдельным трубопроводам.

Использовать исключительно монтажные принадлежности, поставляемые
изготовителем!
