Если вставляется колено под 90°, общая длина трубопровода сокращается на 0,5
метра.
Если вставляется колено под 45°, общая длина трубопровода сокращается на 0,25
метра.

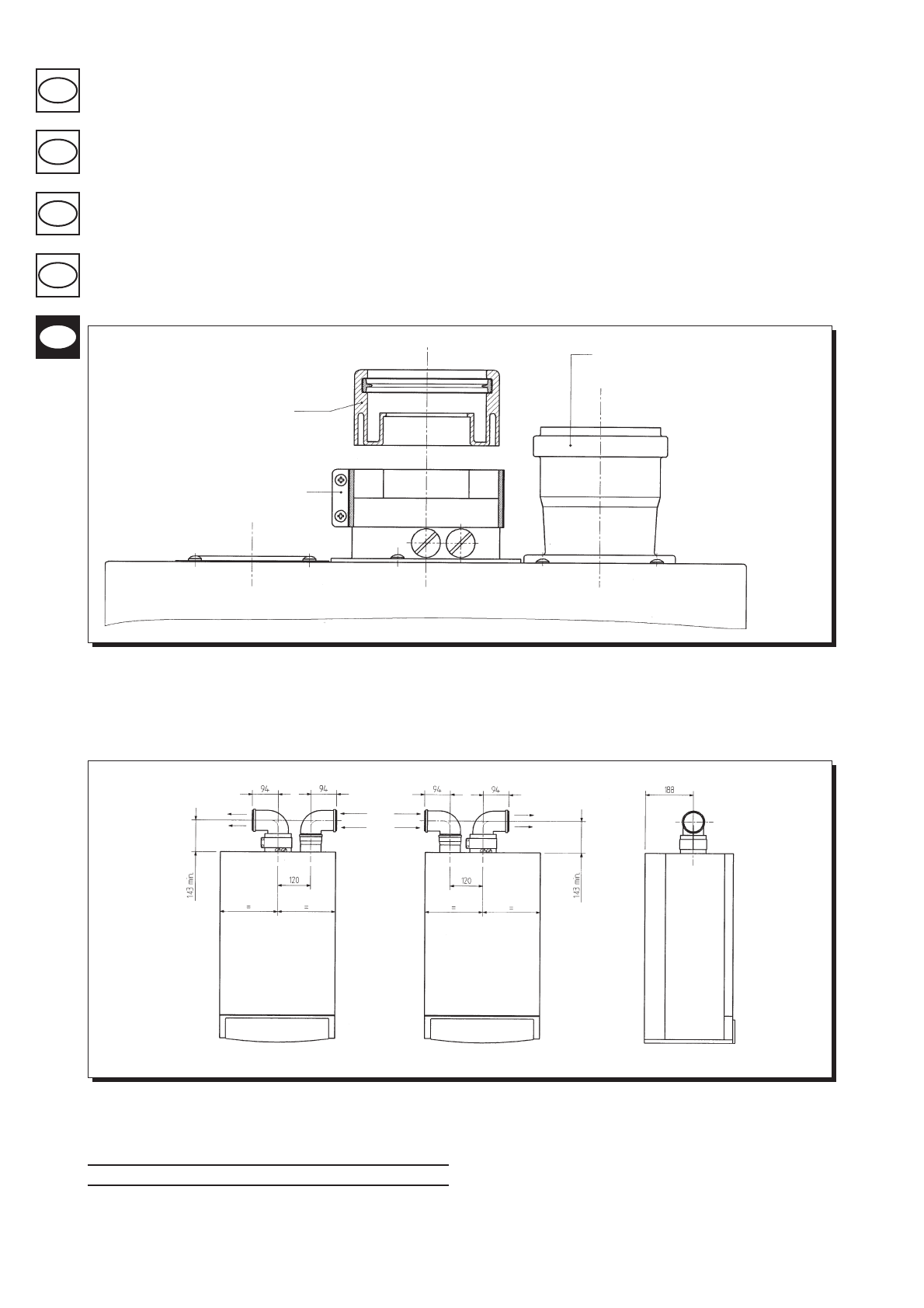

Примеры монтажа отдельных горизонтальных трубопроводов

Важно

 - Минимальный уклон выпускного трубопровода наружу должен быть равен

1 см на метр длины.
Если система оснащается конденсатоотводчиком, уклон выпускного трубопровода
должен быть в сторону котла.

Муфта шибера забираемого воздуха

Переходная муфта выпускного
трубопровода

Крепежный хомут

9910071000

Колено под 90°, поворачиваемое на 360°, позволяет осуществить присоединение
котла к выпускным/всасывающим трубопроводам в любом направлении. Его можно
также использовать в качестве дополнительной соединительной детали
трубопровода или колена под 45°.

Для подробных указаний по монтажу принадлежностей просим Вас ознакомиться
с приложенной к ним инструкцией.

... отдельные всасывающие/выпускные трубопроводы

Трубопроводы этого типа позволяют выпускать отработавшие газы как вне здания,
так и в отдельные дымоходы.
Точка забора воздуха для горения и точка выпуска отработавших газов могут быть
размещены в разных местах.
Сдвоенный соединительный блок поставляется в комплекте с переходной муфтой
(100/80) для выпускного трубопровода и муфтой для всасывающего трубопровода,
которую можно расположить либо слева, либо справа от муфты выпускного
трубопровода в зависимости от требований.
Снятые с заглушки винты и прокладка используются для монтажа муфты
всасывающего трубопровода.
Если котел присоединяется к трубопроводам этого типа, необходимо снять с него
диафрагму.

010508_0400

мин. 1

43

мин. 1

43
