Подключение внешнего зонда

Котел готов к подключению внешнего зонда, который поставляется как
принадлежность.

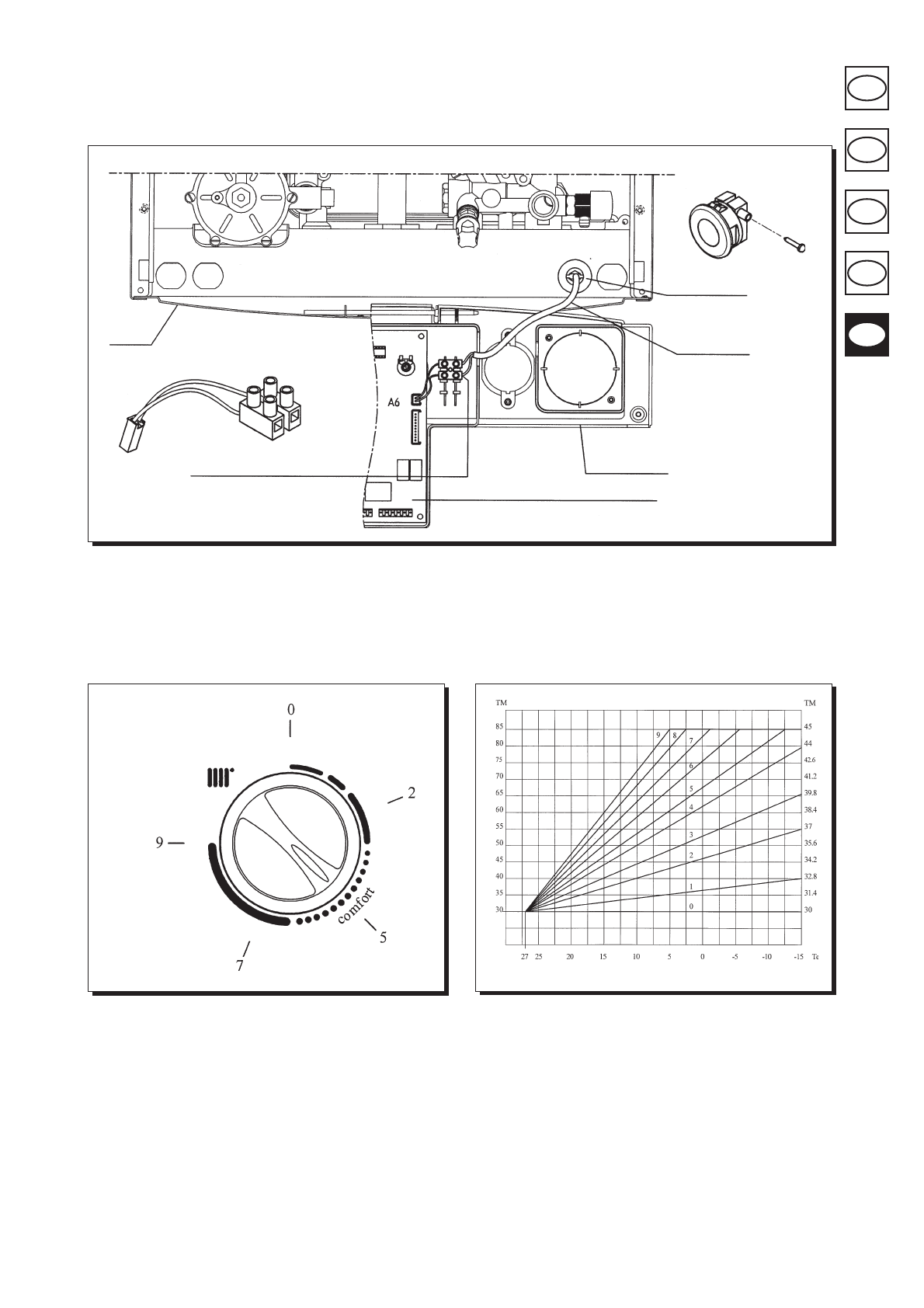

Осуществить подключение согласно нижеприведенному рисунку и приложенной к
зонду инструкции.

ВАЖНО - Значение температуры на нагнетании ТМ зависит от положения
перемычки или переключателя T.RISC. (см. стр. 15). Максимальная задаваемая
температура может быть 85°C или 45°C.

Con sonda externa conectada el dispositivo de regulación de la temperatura del circuito
de calefacción desempeña la función de regulación del coeficiente de dispersión Kt.
Las figuras inferiores indican la correspondencia entre las posiciones del botón y las
curvas programadas. Se pueden programar también curvas intermedias entre las curvas
representadas.

ТМ = диапазон температур на нагнетании
Те = наружная температура

000223_1400

КОТЕЛ

СОЕДИНИТЕЛЬНЫЕ ЗАЖИМЫ ВНЕШНЕГО ЗОНДА

ПЛАТА

КРЫШКА

КАБЕЛЬ ЗОНДА

КАБЕЛЬНАЯ МУФТА

000901_0600

0009010500

При подключенном внешнем зонде регулятор температуры системы отопления
служит регулятором коэффициента рассеяния Kt.
Нижеприведенные рисунки показывают соотношение между положениями ручки
и заданными кривыми. Если требуется, кривые могут быть построены по значениям,
находящимся между нижеуказанными.
