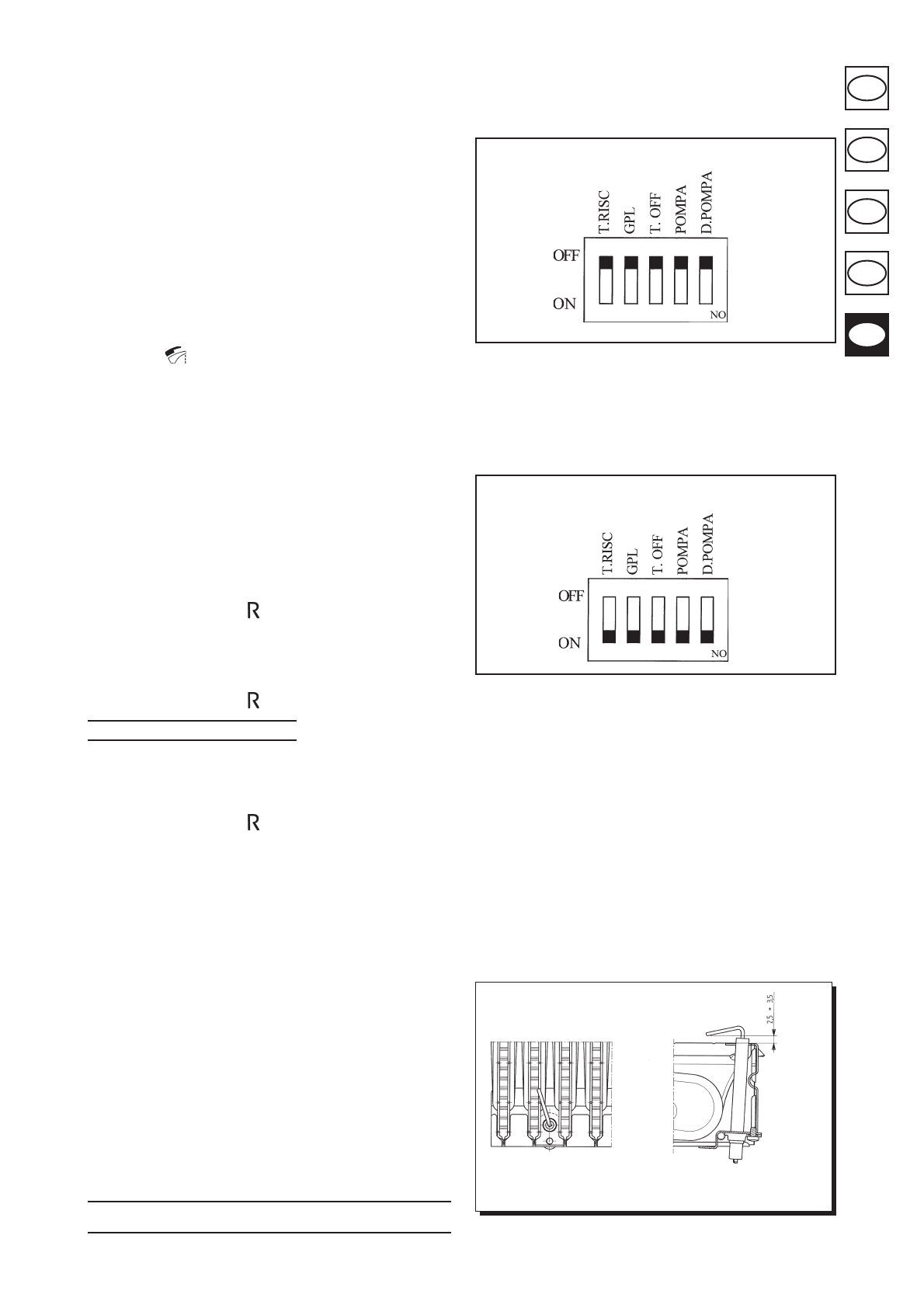

Рисунок 14

Положение электрода зажигания и
детектора пламени

9912070100

Если переключатели устанавливаются в положение (ON), имеются следующие

условия:

T.RISC.

температура системы отопления регулируется в диапазоне 30÷45°C

GPL

аппарат работает на СЖИЖЕННОМ НЕФТЯНОМ ГАЗЕ

T-off

время задержки в режиме отопления составляет 10 секунд

POMPA

время дальнейшей принудительной циркуляции в режиме отопления
составляет 4 часа от срабатывания датчика комнатной температуры

D.POMPA

неприменимо к этой модели котла

Примечание - Вышеописанная наладка должна производиться при выключенном
электропитании котла.

Если переключатели устанавливаются в положение (OFF), имеются следующие

условия:

T.RISC.

температура системы отопления регулируется в диапазоне 30÷85°C

GPL

аппарат работает на МЕТАНЕ

T-off

время задержки в режиме отопления составляет 3 минуты

POMPA

время дальнейшей принудительной циркуляции в режиме отопления
с о с та в л я е т   3   м и н у т ы   о т   с ра б ат ы в а н и я   д ат ч и к а   ко м н ат н о й
температуры

D.POMPA

этот переключатель должен быть всегда в положении OFF

Наладка электронной платы

Регулирующие и защитные устройства

Котел изготовлен в соответствии со всеми требованиями применимых к нему Европейских
норм. В частности, он оснащен следующими устройствами:

•

Потенциометр системы отопления
При помощи этого устройства устанавливается максимальная температура воды на
нагнетании системы отопления. Оно имеет диапазон настройки от 30°С до 85°С.
Вращать ручку (12) по часовой стрелке для увеличения температуры, а против
часовой стрелки для уменьшения температуры.

•

Потенциометр системы хозяйственной воды
При помощи этого устройства устанавливается максимальная температура
хозяйственной воды. Его можно регулировать в диапазоне от 35°С до 65°С в
зависимости от отбираемого количества воды.
Вращать ручку (13) по часовой стрелке для увеличения температуры, а против
часовой стрелки для уменьшения температуры.

•

Система предварительного нагрева воды в микроаккумуляторе
В электронном блоке управления котлом предусмотрен модуль предварительного
нагрева содержащейся в микроаккумуляторе воды с тем, чтобы обеспечить быстрое
снабжение хозяйственной водой, температура которой измеряется сразу после котла.
Посредством этой системы температура воды возвращается к заданному значению
каждый час, а во всяком случае после каждого включения электропитания.
Во время подогрева воды в микроаккумуляторе или восстановления ее заданной
температуры, сигнальная лампа (поз. 9 в рис. 4) мигает.
Если ручка регулировки температуры хозяйственной воды устанавливается в

положение (

 ), система предварительного нагрева воды в микроаккумуляторе

не включается. В данном случае обеспечивается постоянная температура
хозяйственной воды в 50°С. При ручке в любом другом положении, включается
система предварительного нагрева.
Включение системы предварительного нагрева можно регулировать по времени
путем присоединения ответвительного зажима программирующего устройства к
клеммам (1) и (2) соединителя А11, сняв имеющуюся перемычку.

•

Датчик давления воздуха для моделей с принудительной тягой
Это устройство допускает зажигание главной горелки только при совершенно
исправной системе выпуска дымовых газов.
При наличии одной из следующих неисправностей:
•

засорение выпускного патрубка,

•

засорение трубки Вентури,

•

блокировка вентилятора,

•

нарушение соединения между трубкой Вентури и датчиком давления,

котел остается в состоянии ожидания и сигнальная лампа (4) мигает.

•

Датчик температуры дымовых газов для моделей с естественной тягой
Это устройство, чувствительный элемент которого расположен на левой стороне
дымоуловителя, прекращает подачу газа на главную горелку в случае засорения
дымовой трубы и/или недостаточной тяги.
При таких условиях котел блокируется; только после того, как устранена причина
с ра б ат ы в а н и я   д ат ч и к а ,   м ож н о   с н о в а   п ус т и т ь   ко т е л ,   в р е м е н н о   п о в е р н у в

переключатель (1) в положение (

).

•

Защитный термодатчик
Это устройство, чувствительный элемент которого расположен на нагнетании
системы отопления, прекращает подачу газа на горелку в случае перегрева воды в
первичном контуре.
При таких условиях котел блокируется; только после того, как устранена причина
с ра б ат ы в а н и я   д ат ч и к а ,   м ож н о   с н о в а   п ус т и т ь   ко т е л ,   в р е м е н н о   п о в е р н у в

переключатель (1) в положение (

).

Нельзя вывести из строя это защитное устройство.

•

Пламенно-ионизационный детектор
Электрод этого детектора, расположенный на правой стороне горелки, обеспечивает
безопасность аппарата в случае прерывания подачи газа или неполного зажигания
главной горелки.
При таких условиях котел блокируется.
Чтобы восстановить нормальные условия работы, следует временно повернуть

переключатель (1) в положение (

).

•

Дифференциальный датчик гидравлического давления
Это устройство, помещенное в гидроагрегате, допускает зажигание главной горелки
только тогда, когда обеспечивается требуемая высота подачи насоса. Этот датчик
предназначен для защиты теплообменника вода - дымовые газы в случае недостатка
воды или блокировки насоса.

•

Дальнейшая принудительная циркуляция
Дальнейшая принудительная циркуляция управляется электронным устройством и
длится 3 минуты. Она включается только в режиме отопления после гашения главной
горелки вследвствие срабатывания датчика комнатной температуры.

•

Защита от замерзания
В электронном блоке управления котлом предусмотрен модуль защиты системы
отопления и хозяйственной воды от замерзания, который, при уменьшении
температуры на нагнетании установки ниже 5°С, заставит горелку зажечься и
поддерживает ее в действие до достижения температуры на нагнетании в 30°С.
Э та   з а щ и та   а к т и в н а   п р и   ус л о в и и ,   ч т о   в к л ю ч е н о   э л е к т р о п и та н и е   ко тл а ,
переключатель (1) не в положении (0), есть газ и рабочее давление установки
находится в требуемых пределах.

•

Защита насоса от блокировки
Если в режиме отопления и/или снабжения горячей хозяйственной водой не требуется
выработки тепла в течение 24 часов подряд, насос автоматически включается на 1
минуту.
Э та   з а щ и та   а к т и в н а   п р и   ус л о в и и ,   ч т о   в к л ю ч е н о   э л е к т р о п и та н и е   ко тл а   и
переключатель (1) не в положении (0).

•

Защита трехходового клапана от заедания
Если в режиме отопления не требуется выработки тепла в течение 24 часов подряд,
трехходовой клапан осуществит полный цикл переключения.
Эта защита активна при условии, что включено электропитание котла.

•

Предохранительный клапан (системы отопления)
Этот клапан, настроенный на 3 бар, обслуживает систему отопления.

Советуем соединить предохранительный клапан с сифонной выпускной трубой. Его
нельзя использовать для опорожнения системы отопления.
