Подключение часового
программирующего устройства

(системы отопления)
•

Снять два крепежных винта панели управления котлом и повернуть ее вниз.

•

Снять два крепежных винта крышки панели управления и повернуть ее вверх.

•

Подключить двигатель программирующего устройства к соединителю А3
(клеммы 1 и 3) на главной электронной плате.

•

Подключить ответвительный зажим программирующего устройства к клеммам
(2) и (4) того же соединителя, сняв имеющуюся перемычку.

Если программирующее устройство имеет питание от батареи, а не от сети, оставить
свободными клеммы (1) и (3) соединителя А3.

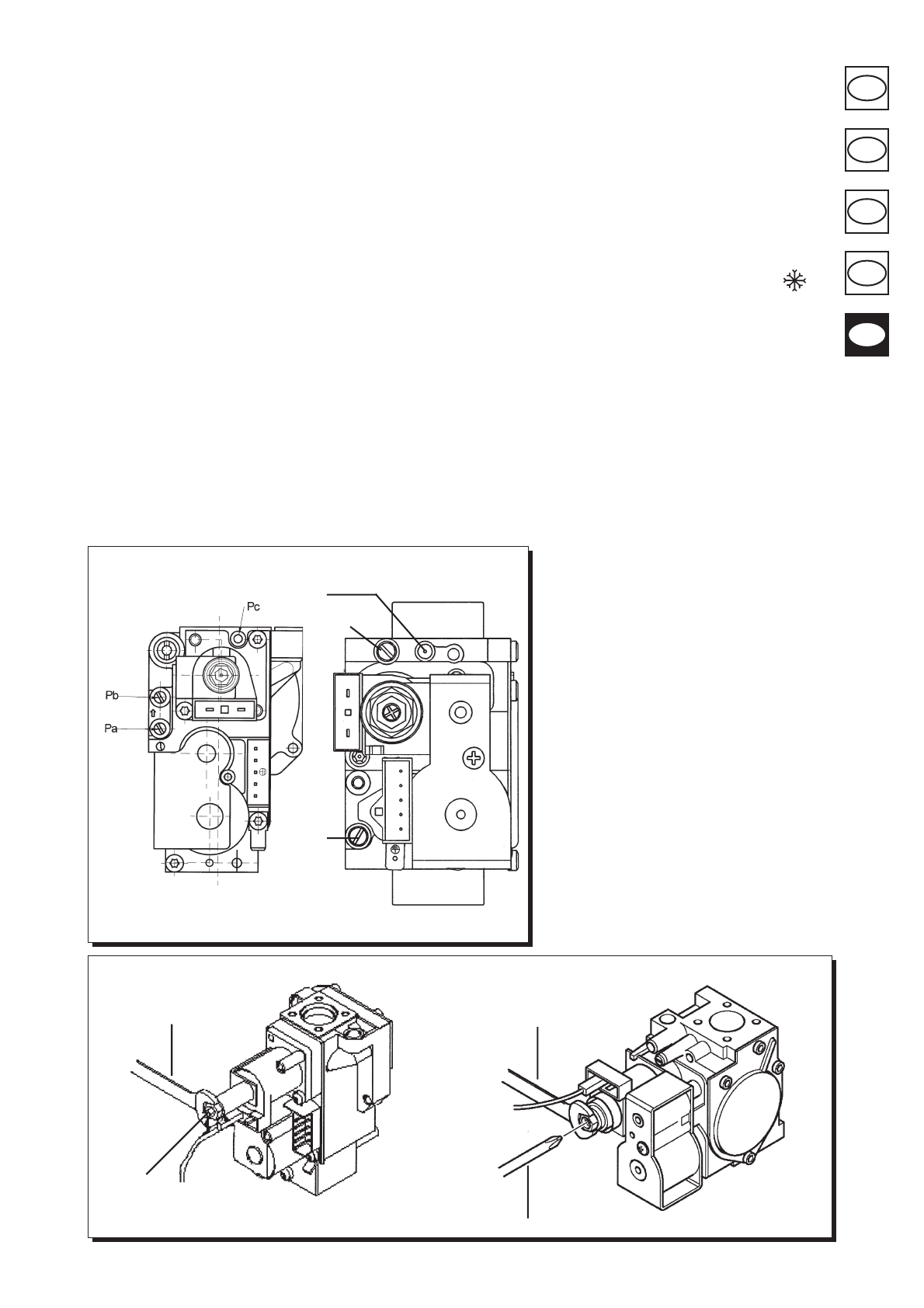

Клапан SIT мод. SIGMA 845

Рисунок 12

Клапан Honeywell мод. VK 4105 M

9912221500

Pc

Pb

Pa

0207_0406

Наладочные работы в случае смены
газа

Котел может быть переналажен для работы на метане (G. 20) или на сжиженном
нефтяном газе (G. 30, G. 31) при содействии персонала уполномоченного сервисного
центра.
Модель LUNA МАХ 310 Fi не приспособлена для работы на газе G. 30.

Порядок настройки регулятора давления слегка отличается в зависимости от типа
используемого газового клапана (HONEYWELL или SIT, см. рис. 12).

Наладочные работы заключаются в следующем:

А) замена форсунок главной горелки;
Б) изменение напряжения питания модулятора;
В) регулировка максимальной и минимальной уставки регулятора давления.

А)   Замена форсунок

•

Осторожно вынуть главную горелку из своего гнезда.

•

З а м е н и т ь   ф о р с у н к и   гл а в н о й   го р е л к и   и   п р оч н о   з а к р е п и т ь   и х ,   ч т о б ы
предотвратить утечки газа. Диаметр форсунок указан в таблице 2 на странице
106.

Б)   Изменение напряжения питания модулятора

•

Снять два крепежных винта крышки панели управления и повернуть ее вверх.

•

В   з а в и с и м о с т и   о т   и с п ол ь з у е м о го   га з а ,   ус та н о в и т ь   п е р е м ы ч к у   и л и
переключатель согласно указаниям на странице 107.

В) Настройка регулятора давления

•

П р и с о ед и н и т ь   л и н и ю   п ол ож и т е л ь н о го   д а в л е н и я   д и ф ф е р е н ц и а л ь н о го
манометра, желательно водяного типа, к точке отбора давления (Рb) газового
клапана (см. рис. 12). Если котел имеет герметичную камеру, приделать к линии
отрицательного давления того же дифманометра подходящий тройник,
п о з в ол я ю щ и й   с о ед и н и т ь   м е ж д у   с о б о й   у ра в н и т е л ь н у ю   л и н и ю   ко тл а ,
уравнительную линию газового клапана (Рс) и сам манометр. (Чтобы произвести
этот замер, можно также подключить манометр к точке отбора давления (Рb)
и снять переднюю панель герметичной камеры.)
Измерение давления подачи газа на горелку иными методами может оказаться
неверным, так как не учитывается вакуума, создаваемого вентилятором в
герметичной камере.

В1) Настройка при номинальной мощности

•

Открыть газовый кран и повернуть ручку (1) в положение ЗИМА (

 ).

•

Открыть кран хозяйственной воды до такой степени, чтобы получить расход
не менее 10 литров в минуту, а во всяком случае обеспечить максимальное
потребление тепла.

•

Снять крышку модулятора.

•

Регулировать латунный винт (поз. а на рис. 13) так, чтобы получить давление,
указанное в таблице 1 на странице 106.

•

Удостовериться, что динамическое давление подачи газа на котел, замеренное
в точке отбора давления (Ра) газового клапана (см. рис. 12), равняется
требуемому значению (30 мбар для бутана, 37 мбар для пропана, 20 мбар для
природного газа).

В2) Настройка при пониженной мощности

•

Отсоединить питающий кабель модулятора и развинчивать винт (поз. b на рис.
13) до достижения требуемого при пониженной мощности давления (см. таблицу
1 на странице 106).

•

Повторно присоединить кабель.

•

Поставить крышку модулятора на место и прочно закрепить ее.

В3) Окончательные операции

•

Прикрепить к аппарату поставленную дополнительную табличку, указав в ней
тип газа и заданные значения давления.
