Подключение к электросети

Электрическая безопасность аппарата обеспечивается только тогда, когда он
правильно подключен к эффективному заземляющему устройству, которое должно
отвечать требованиям действующих правил по безопасности установок (Закон от
5 марта 1990 г. № 46).
Котел следует присоединить к однофазной сети электропитания в 220-230 В +
заземление посредством поставленного трехжильного кабеля, соблюдая
полярность Линия-Нейтраль.
Подключение должно осуществиться через двухполюсный выключатель с
раствором контактов не менее 3 мм.
В случае замены питающего кабеля, использовать унифицированный кабель HAR
H05 VV-F 3х0,75 мм2 диаметром не выше 8 мм.

... Доступ к клеммному щитку питания

•

Выключить напряжение на котел при помощи двухполюсного выключателя.

•

Отвинтить два крепежных винта панели управления котлом.

•

Повернуть панель управления.

•

Снять крышку, чтобы иметь доступ к соединительным зажимам (см. рис. 10).

Быстродействующий плавкий предохранитель в 2 А помещен в клеммном щитке
питания (для его контроля и/или замены снять черную плавкую вставку).

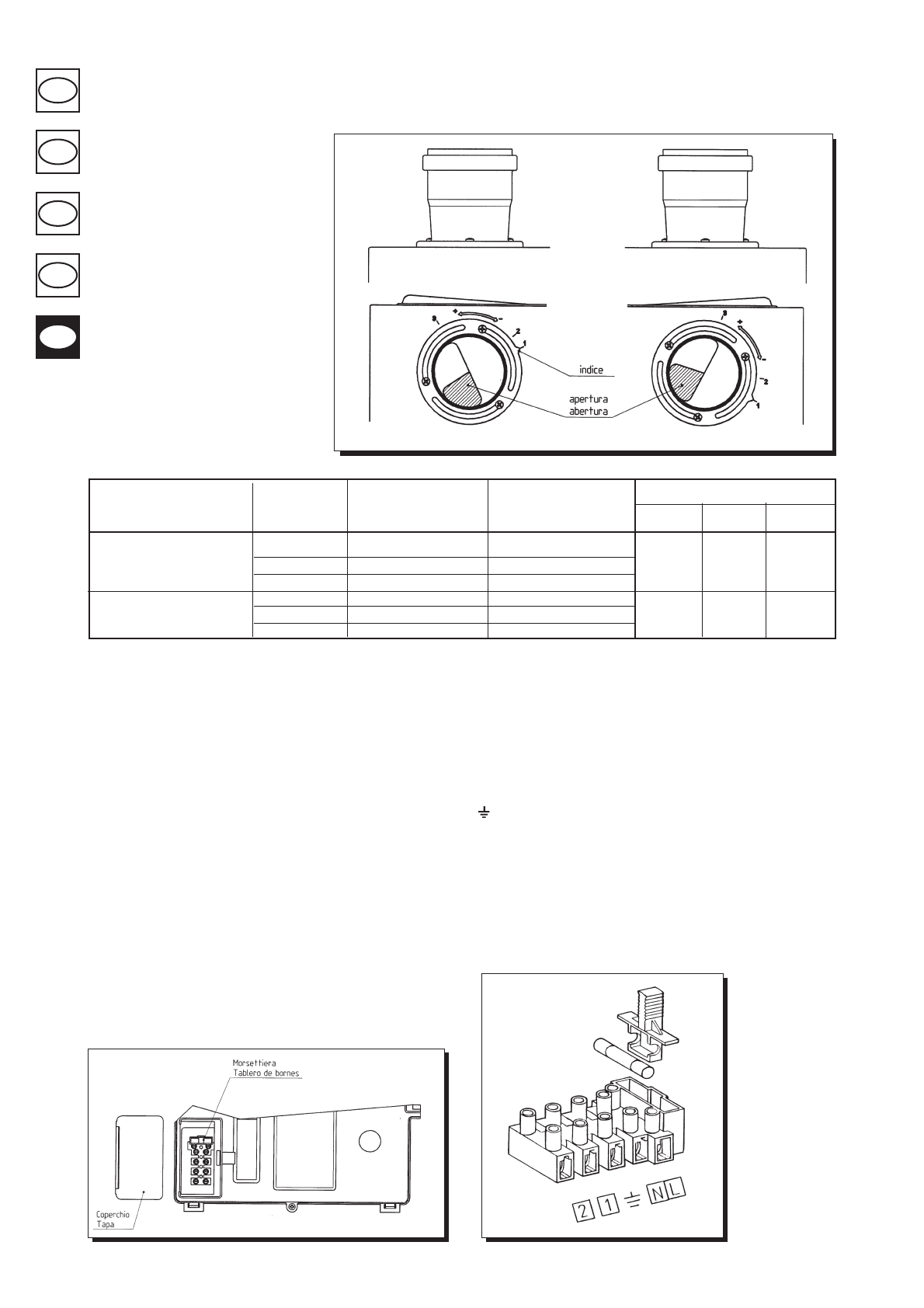

Рисунок 10

9910071600

П од к л ю ч е н и е   д а т ч и к а   ко м н а т н о й
температуры

(согласно Декрету Президента Республики от 26 августа 1993 г. № 412)
•

Выполнить вышеописанные операции, чтобы иметь доступ к клеммному щитку
питания (см. рис. 11).

•

Снять перемычку с клемм (1) и (2).

•

Продеть двухжильный кабель в кабельный ввод и присоединить его к
вышеуказанным клеммам.

(L) =

линия, коричневого цвета

(N) =

нейтраль, голубого цвета

(

) =

заземление, желто-зеленого цвета

(1) (2) =

контакты для датчика комнатной температуры

Рисунок 11

9402250715

ажно

  - Выпускной трубопровод отработавших газов должен быть изолирован

п од ход я щ и м   м ат е р и а л о м   ( н а п р и м е р ,   с т е к л о в ат н ы м   м ат о м )   в   м е с та х   е го
соприкосновения со стенами жилых помещений.
Для подробных указаний по монтажу принадлежностей просим Вас ознакомиться
с приложенной к ним инструкцией.

Регулировка воздушного шибера для двойного
выпуска

Ре г у л и р о в к а   э т о го   ш и б е ра   н е о б ход и м а   д л я
оптимизации кпд и параметров сгорания.
Поворачивая муфту всасывающего трубопровода,
которую можно расположить либо слева, либо справа
от муфты выпускного трубопровода, избыточный
воздух регулируется в зависимости от общей длины
трубопроводов выпуска и забора воздуха для
горения.
Вращать шибер по часовой стрелке для уменьшения
избыточного воздуха для горения, а против часовой
стрелки для его увеличения.
Для лучшей оптимизации советуем определить
с од е ржа н и е   С О 2   в   о т ра б о та в ш и х   га з а х   п р и
максимальной теплопроизводительности с помощью
анализатора продуктов сгорания; если содержание
СО2 ниже значения по нижеприведенной таблице,
то постепенно регулировать воздушный шибер до
достижения требуемого значения.
Для правильного монтажа этого устройства просим
В а с   о з н а ко м и т ь с я   с   п р и л оже н н о й   к   н е м у
инструкцией.

0003170200

Рисунок 9

sx

dx

0003170300

CO2%

МОДЕЛЬ КОТЛА

    (L1 + L2) МАКС.

ПОЛОЖЕНИЕ ШИБЕРА

ДИАФРАГМА (*)

G.20

G.30

G.31

0÷15

1

—

15÷30

2

—

6

7

7

30÷40

3

—

0÷2

3

ДА

2÷10

2

НЕТ

7

_

8,5

10÷25

3

НЕТ

LUNA MAX 240 Fi

(*)  Диафрагма предусматривается только для моделей LUNA 310 Fi – 1.310 Fi.
Эту деталь, которая поставляется вместе с котлом, следует вставить в муфту
всасывающего трубопровода воздуха для горения только в том случае, если общая
длина выпускного и всасывающего трубопровода не превышает 2 м.

LUNA MAX 310 Fi

Указатель

Отверстие

Клеммный щиток

Крышка
