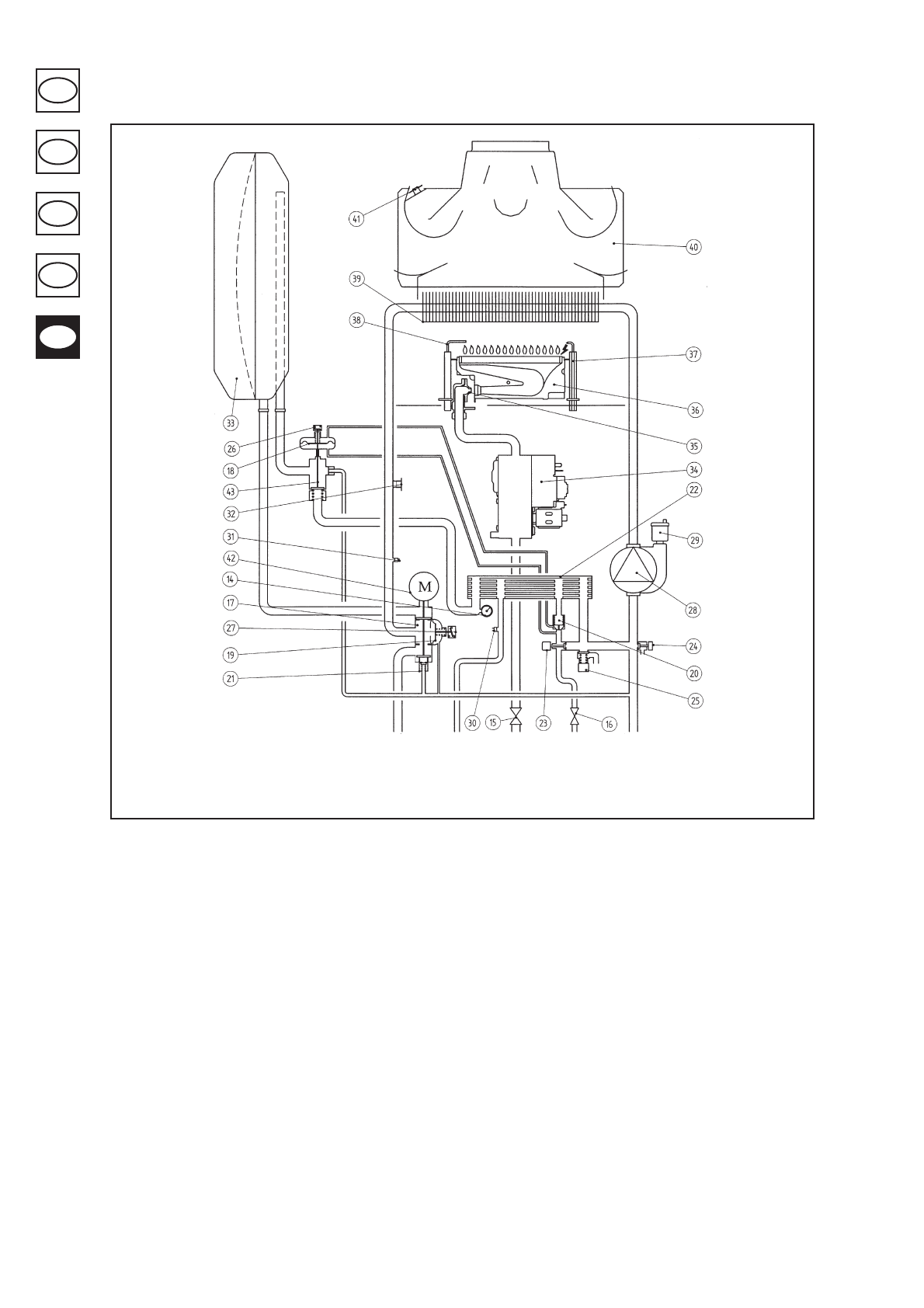

Функциональная схема

LUNA MAX 240 i

Легенда
14

Манометр

15

Газовый кран

16

Водовпускной кран с фильтром

17

Трехходовой клапан

18

Реле давления блока приоритетного управления системой хозяйственной воды

19

Дифференциальное реле гидравлического давления

20

Датчик потока с фильтром и ограничителем расхода воды

21

Автоматический байпасный клапан

22

Пластинчатый водо-водяной теплообменник

23

Кран наполнения котла

24

Спускной кран котла

25

Предохранительный клапан

26

Микровыключатель приоритетного включения системы хозяйственной воды

27

Микровыключатель дифференциального реле гидравлического давления

28

Насос с воздухоотделителем

29

Автоматический клапан-вантуз

30

Зонд НТК системы хозяйственной воды

31

Зонд НТК системы отопления

32

Защитный термодатчик

33

Расширительный бак со встроенным микроаккумулятором

34

Газовый клапан

35

Газовая трубка с форсунками

36

Горелка

37

Электрод зажигания

38

Детектор пламени

39

Теплообменник вода-дымовые газы

40

Дымоуловитель

41

Датчик температуры дымовых газов

42

Двигатель трехходового клапана

43

Клапан приоритетного управления системой хозяйственной воды

Рисунок 16

0009010300

линия

нагнетания

системы

отопления

выход

хозяйственной

воды

газ

вход

хозяйственной

воды

обратная

линия системы

отопления
