стр. 34

 Ampera

Руководство по установке и эксплуатации

электрические котлы

• Текущая температура помещения;

• Уставка ГВС;

2.  Прием  данных  ZONT  Connect  Baxi/ZONT  Connect+  Baxi  от  электрокотла  Baxi  Ampera  для

отображения в приложении:

• Текущая температура теплоносителя котла;

• Текущая температура ГВС;

• Текущая температура на улице;

• Текущая мощность работы котла 0%, 33%, 66% или 100%.

При использовании ZONT Connect Baxi/ZONT Connect+ Baxi значения уставок воздуха в помещении

и ГВС можно изменять только с приложения ZONT, изменение значений с БИ котла блокируется.

11.5. Режимы работы котла с устройством ZONT.

11.5.1. Прямая установка температуры теплоносителя.

При  подключении  устройства  ZONT  для  управления  котлом  по  температуре  теплоносителя,

пользователь  может  задать  температуру  теплоносителя,  которая  будет  являться  ограничителем

температуры в котле и фактором снижения мощности при достижении уставки, в плоть до полного

отключения ступеней мощности.

Для  установки  температуры  теплоносителя  котла  необходимо  ввести  требуемую  величину  в

приложении ZONT в поле «Целевая температура».

11.5.2. Управление котлом с помощью режима «ПЗА» («Погодозависимая автоматика»)

При  активации  режима  ПЗА,  датчик  температуры  в  помещении  должен  быть  не  назначен,

иначе  режим  ПЗА  не  будет  активирован.  В  режиме  ПЗА  устройство  ZONT  рассчитывает  уставку

температуры  теплоносителя  в  зависимости  от  температуры  на  улице  и  выбранной  кривой  в

приложении ZONT.

11.5.3. Уставка и управление по температуре в помещении.

При  подключении  датчика  температуры  в  помещении  котел  управляет  своей  мощностью  в

зависимости  от  достижения  уставки  температуры  теплоносителя  котла  в  поле  «Максимальная

температура теплоносителя», а температуру в помещении поддерживает с помощью управления

насосом отопления или клапаном, в зависимости от реализованной системы отопления.

Для  установки  требуемой  температуры  в  помещении  необходимо  воспользоваться  полем

«Целевая температура».

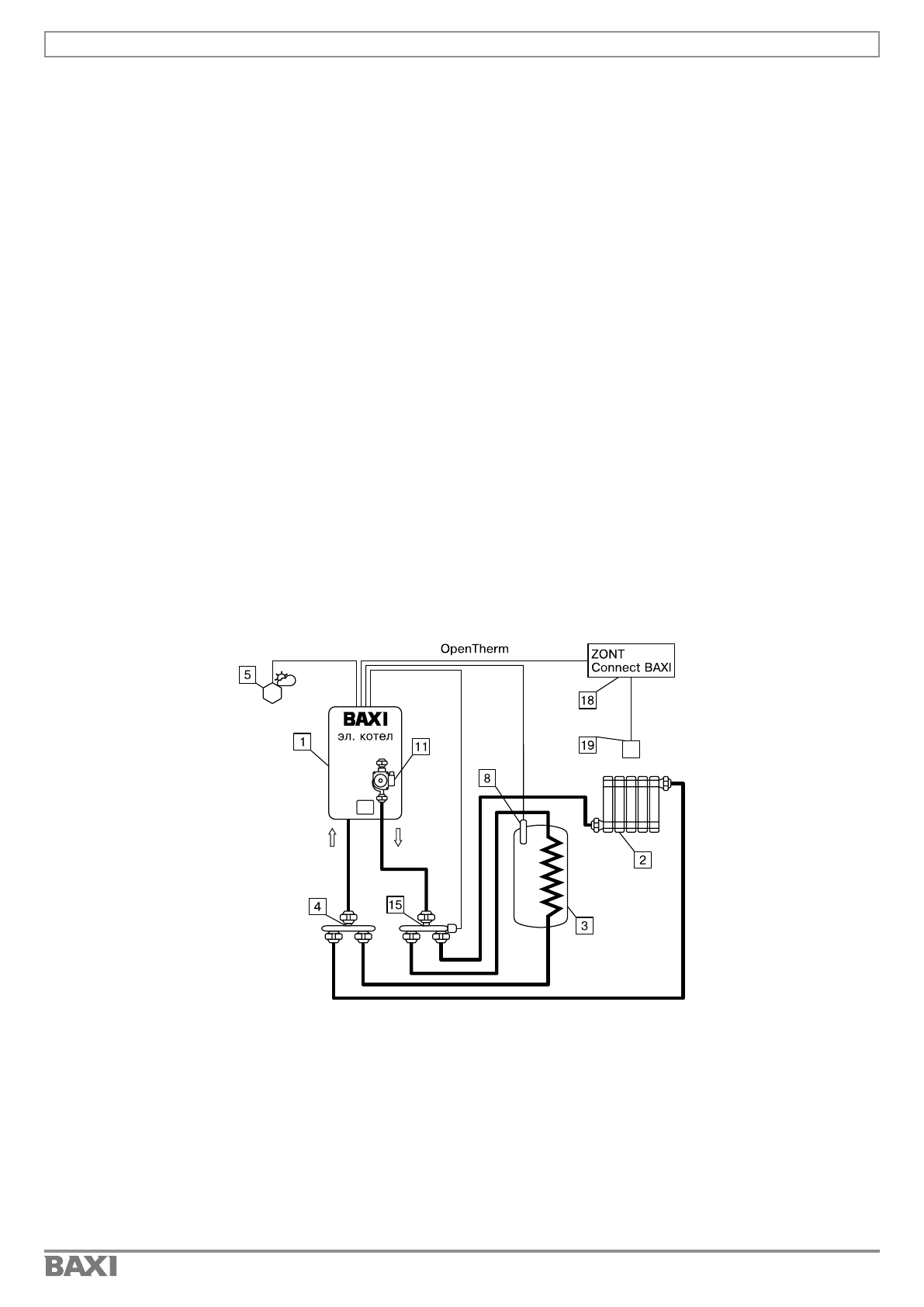

Схема 4. Контур отопления 1 и ГВС управляемые с

помощью переключающего клапана + Baxi Connect/Baxi Connect+

1 - Котла

2 - Отопительные приборы

3 - Бак водонагревателя ГВС

4 - Распределительный элемент возвратного трубопровода

5 - Датчик температуры улицы (T°датч.1)

8 - Датчик температуры ГВС (T°датч.3)

11 - Насос котла (Насос 1)

15 - Трехходовой клапан с шаговым приводом (Клапан)

18 - ZONT Connect BAXI/ZONT Connect+ BAXI система удалённого управления котлом

19 - Датчик температуры воздуха помещения.
