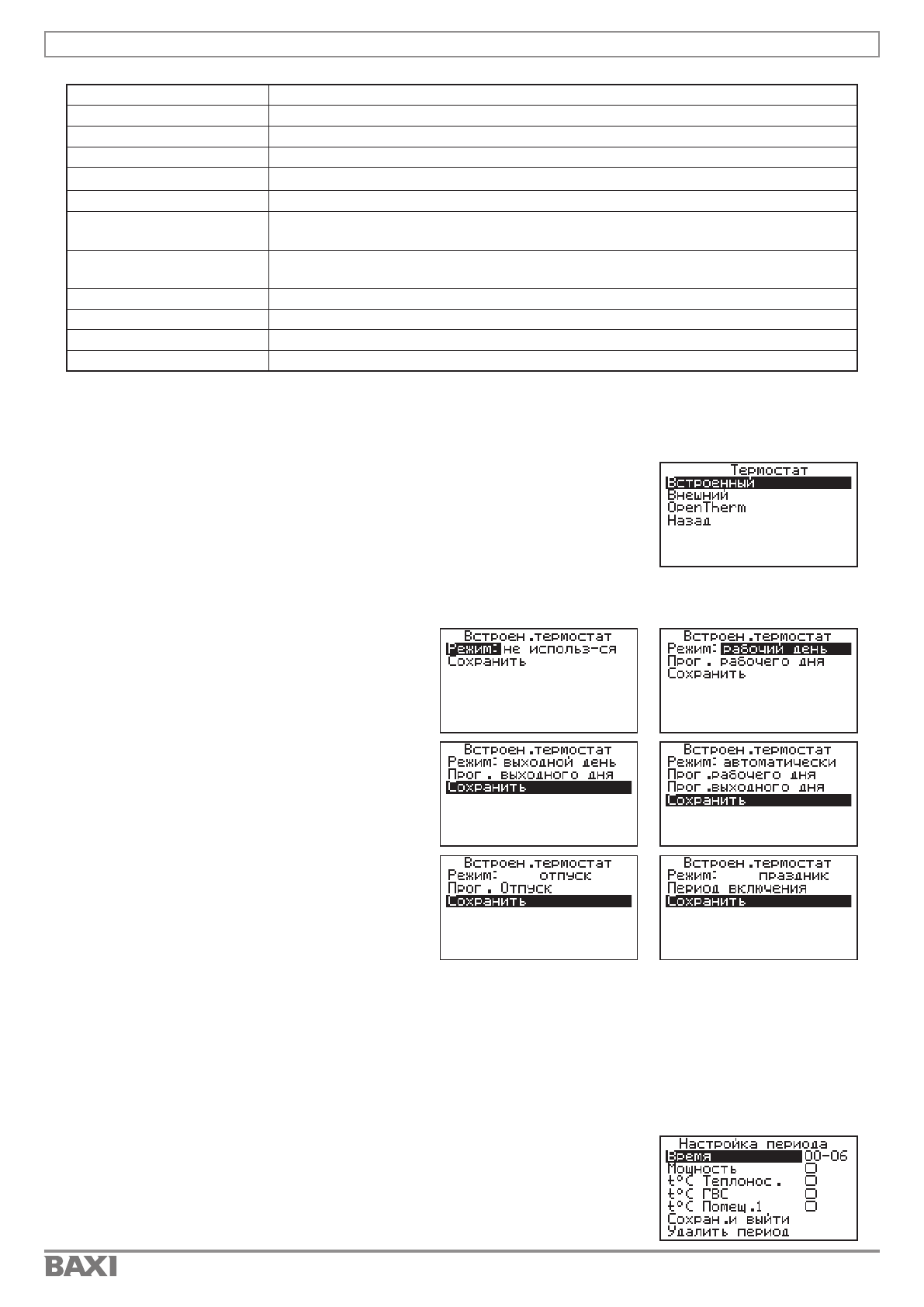

стр. 32

 Ampera

Руководство по установке и эксплуатации

электрические котлы

Таблица 6. Подключаемые датчики в разъемы блока управления

Комбинации настроек

Схемы 3; 3.1; 3.2; 3.3.

Комбинации настроек

Вариант 2

T°датч.1 (поз.9 Рис.5)

Датчик уличной температуры

T°датч.3 (поз.7 Рис.5)

Датчик температуры помещ. 2

T°датч.5 (поз.5 Рис.5)

Датчик температуры теплоносителя клапана 1

T°датч.6 (поз.4 Рис.5)

Датчик температуры помещения клапана 1

Канал термостата

(поз.3 Рис.5)

Каскадное управление «Ведомый», нормально замкнутый контакт

(можно переделать на нормально разомкнутый)

Канал каскадного

(поз.2 Рис.5)

Каскад - ведомый

Насос 1 (Рис.5)

Насос котла

Насос 2 (Рис.5)

Насос контура отопления 2

Насос 3 (Рис.5)

Насос клапана 1 Режим: Отопление/Теплый пол

Клапан  (Рис.5)

Клапан 3-х ходовой смесительный Отопление, Теплый пол

10. ТЕРМОСТАТ

10.1. Пункт меню «Термостат» предназначен для активации и настройки

встроенного или подключаемых к котлу внешних термостатов.

10.2. Встроенный термостат.

Для  использования  встроенного  термостата  необходимо  в  основном

меню выбрать подменю «Термостат» и далее выбрать «Встроенный».

Настройте  суточный  или  недельный  цикл  температуры  воздуха  в

помещении или теплоносителя. Эти функции необходимы, если требуется

поддерживать разную температуру днем и ночью, разную температуру по дням недели (например,

если требуется отапливать помещение только по выходным дням).

10.2.1  Пункт  меню  «Режим»  позволяет

сделать  выбор  необходимых  режимов

работы  термостата.  Нажмите  «ВВОД»  затем

кнопками  «ВВЕРХ»  или  «ВНИЗ»  выберите

режим работы термостата:

•  Не  используется  -  термостат  не

используется;

•  Рабочий  день  -  используется  программа

рабочего  дня  независимо  от  текущего  дня

недели;

• Выходной день - используется программа

выходного  дня  независимо  от  текущего  дня

недели;

• Автоматически - в зависимости от текущего

дня  недели  используется  программа  либо

рабочего, либо выходного дня.

•  Отпуск  -  используется  программа  отпуска

независимо  от  текущего  дня  недели  на

заданный период.

• Праздник - используется программа выходного дня на заданный период.

Рабочими  днями  считаются  дни  с  понедельника  по  пятницу,  выходными  днями  -  суббота  и

воскресенье.

Программы рабочего и выходного дня могут содержать до 8 периодов с заданной температурой

уставки воздуха, теплоносителя, температуры ГВС, а также максимальной мощностью котла. Если

текущее время совпадает с одним из периодов работы котла, то будет поддерживаться заданная

в  этом  периоде  температура  воздуха  и  теплоносителя.  Если  текущее  время  не  входит  ни  в  один

период,  будет  поддерживаться  температура,  заданная  в  меню  «Температура  теплоносителя»,

«Температура помещения контура», «Температура ГВС».

10.2.2  Пункт  меню  «Рабочий  день»  позволяет  сделать  настройку

температуры  термостата  для  рабочего  дня.  Температура  воздуха  и

теплоносителя  будет  поддерживаться  на  установленном  уровне  для

каждого  периода  времени.  Также  можно  установить  максимальную

мощность котла для данного периода.
