Ampera
Руководство по установке и эксплуатации
электрические котлы

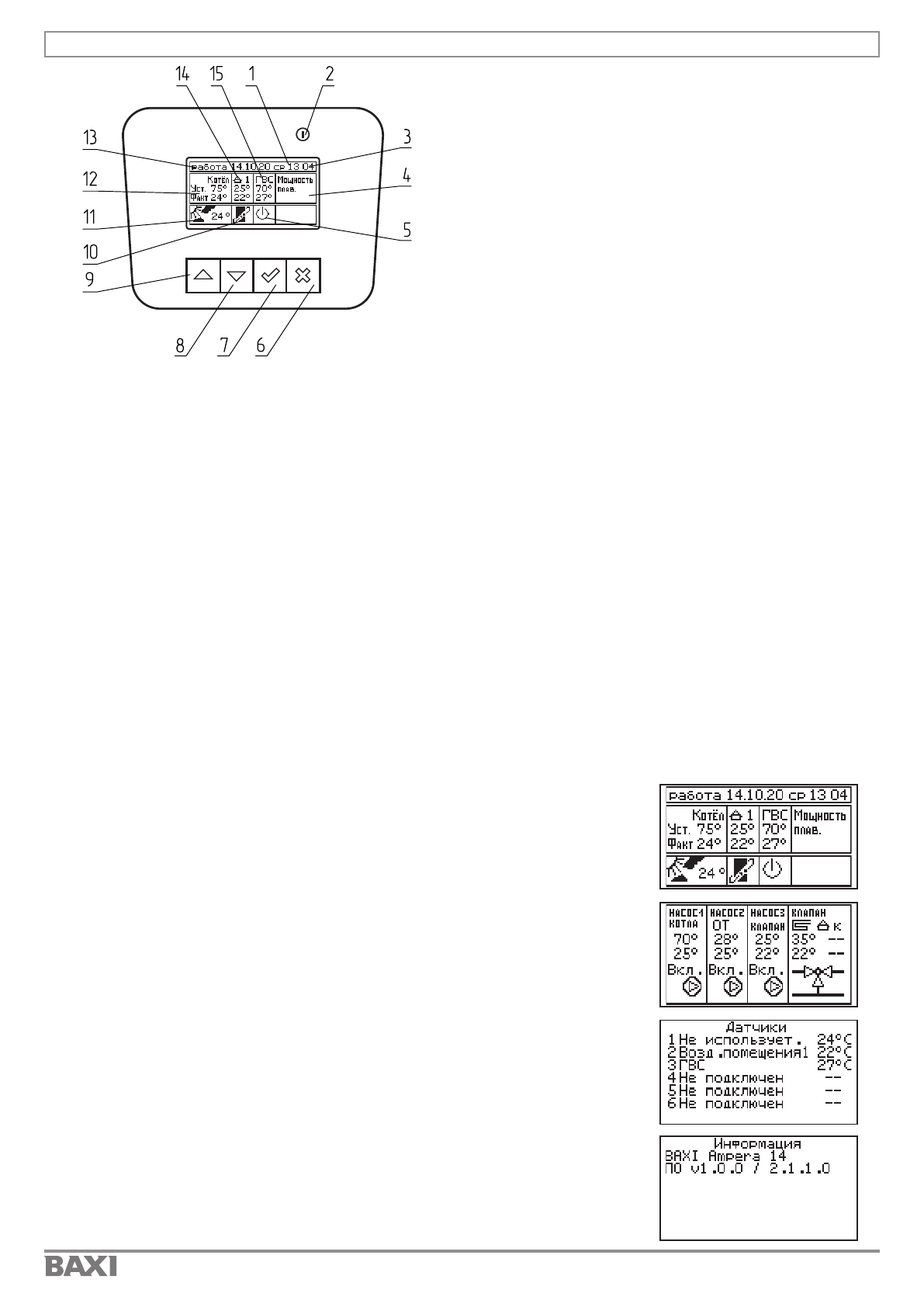

Рис.6 Расположение органов управления и индикации на передней панели
1 - Жидкокристаллический дисплей
2 - Индикатор ждущего режима
3 - Текущие время и дата
4 - Текущая мощность котла и режим работы
5 - Индикатор режима отключения
(при активации внешнего термостата)
6 - Кнопка выход
7 - Кнопка ввода режимов работы
8 - Кнопка перемещения по меню вниз
9 - Кнопка перемещения по меню вверх
10 - Индикатор работы OpenTherm
11 - Текущая температура на улице
12 - Температура котла
13 - Индикатор состояния котла
14 - Температура в помещении
15 - Температура ГВС
7. ПУСК КОТЛА
7.1. Для подготовки первого включения котла после монтажа необходимо включить выключатель
защитный (Рис.1 поз.11) вместе с дистанционным расцепителем в верхнее положение. Перевести
выключатель (Рис.1 поз.28) в положение ВКЛ. После этого на блок управления подается питающее
напряжение, блок индикации переходит в ждущий режим и загорается индикатор (Рис.6 поз.2).
7.2. Для включения котла удерживать кнопку «ВВОД» на передней панели блока индикации в
течении трех секунд, после этого гаснет индикатор (Рис.6 поз.2) и котел переходит в рабочий режим.
7.3. Описание органов управления и индикации на передней панели приведено на рисунке 6.
7.3.1. Горячие клавиши.
• Зажатая на 2 сек. кнопка «Вверх» (Рис.6 поз.9) - переход в меню настройки температуры в
помещении.
• Зажатая на 2 сек. кнопка «Вниз» (Рис.6 поз.8) - переход в меню настройки температуры ГВС.
• Зажатая на 2 сек. кнопка «Ввод» / «Галочка» (Рис.6 поз.7) - переход в меню настройки температуры
теплоносителя котла.
• Зажатая на 2 сек. кнопка «Отмена» / «Крестик» (Рис.6 поз.6) - переход в меню настройки
мощности котла.
Работа горячих клавиш возможна только с основного и дополнительных экранов.
7.3.2. После перехода в рабочий режим появляется основной экран, который отображает текущие
параметры работы котла:
• Текущие время и дату, текущую мощность котла и режим работы, индикатор режима отключения
(при активации внешнего термостата), температуру воздуха на улице,
температуру теплоносителя, индикатор состояния котла, температуру в
помещении, температуру ГВС, индикатор работы OpenTherm.
7.3.3. Во время отображения основного экрана нажатием кнопок «ВНИЗ»
и «ВВЕРХ» (Рис.6 поз.9; 8) можно переключиться на дополнительные
экраны: «Насосы», «Датчики», «Информация».
На дополнительном экране «Насосы» отображается информация:
• Состояния насосов;
«НАСОС1», «НАСОС2», «НАСОС3», «КЛАПАН»
• Температура теплоносителя;
• Температура воздуха помещения;
• Температура ГВС.
Насосы и клапан отображаются соответствующей пиктограммой.
Работающий насос отображается надписью «Вкл.», при остановленном
насосе надписью «Выкл».
Если датчик соответствующего контура не подключен, то вместо
температуры отображается «--».
Работающий клапан отображается мигающим треугольником.
Треугольник слева обозначает, что привод работает на открывание
клапана. Треугольник справа обозначает, что привод работает на
закрывание клапана.
7.3.4. Описание пунктов меню управления котла.
Для настройки режимов работы котла или изменения текущих настроек
необходимо перейти в главное меню управления нажав кнопку «ВВОД»
(Рис.6 поз.7). После этого появляется экран главного меню.
Для перехода по пунктам меню необходимо нажать «ВНИЗ» и «ВВЕРХ»,
для выбора пункта меню нажать кнопку «ВВОД». (Рис.6 поз.9; 8).
