Ampera
Руководство по установке и эксплуатации
стр. 27
электрические котлы
9. ГИДРАВЛИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ
9.1. Варианты реализации гидравлической схемы №1.
9.1.1. Одиночная работа котла BAXI Ampera по температуре теплоносителя (комплектация из
коробки).
Насос 1 работает в режиме работы «Насос котла», работает постоянно, если установленная
мощность не равна 0.
Котел поддерживает установленную температуру теплоносителя.
9.1.2. Одиночная работа котла BAXI Ampera по температуре в помещении 1.
Необходимо подключить датчик температуры в помещении 1 (Датч. 2 на БУ котла) из комплекта
поставки котла.
Настроить необходимую для поддержания температуру в помещении 1.

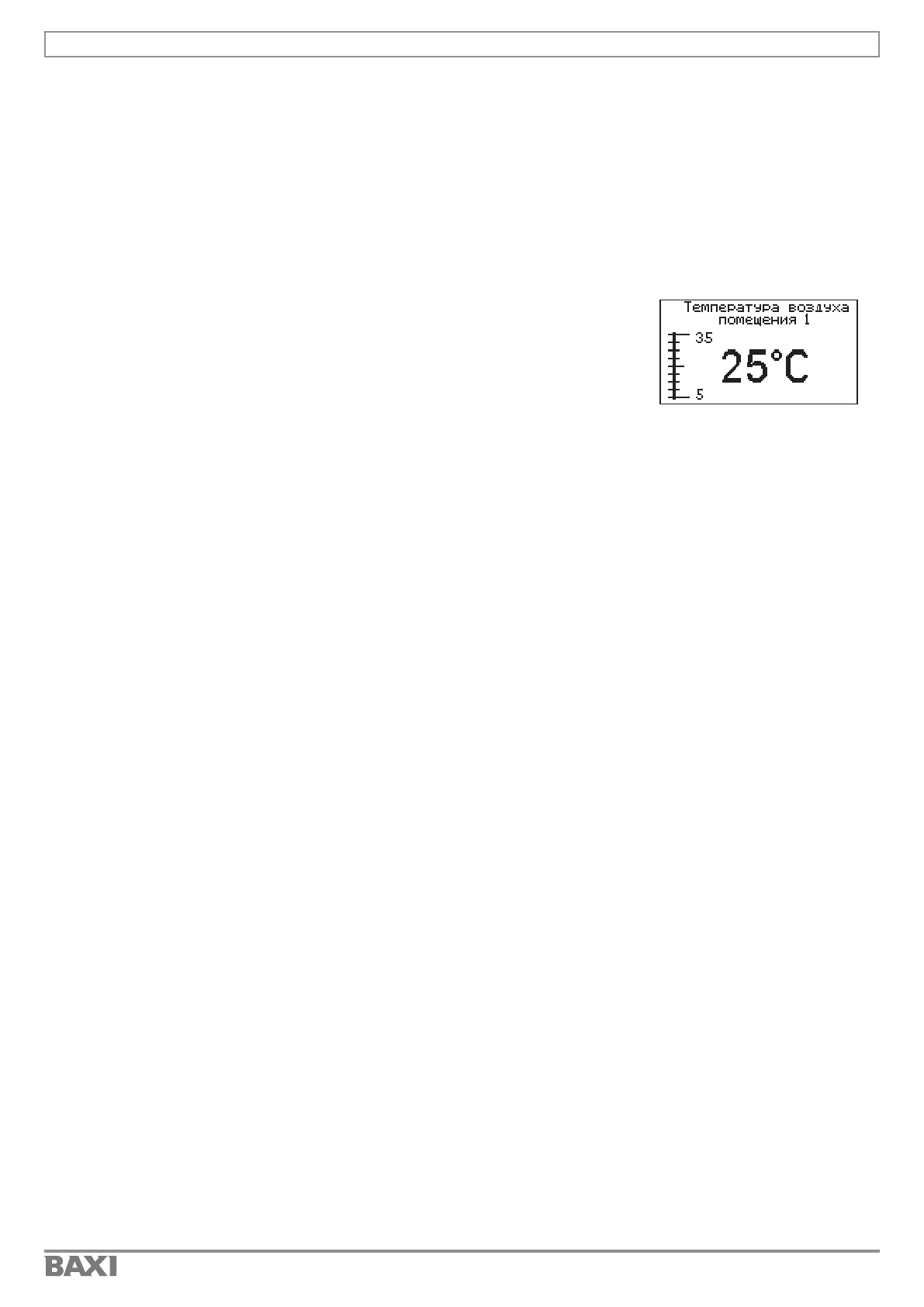

Для установки температуры воздуха в помещении необходимо войти
в основное меню, далее подменю «Темп. возд. контуров», выбрать
необходимый контур под номером 1 и установить необходимую
температуру. Диапазон регулирования от 5 до 35°С.
Контура появляются при подключении датчиков температуры
помещения в соответствующие разъемы платы.
Или воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Вверх» переход в меню настройки температуры помещений.
Насос 1 работает в режиме работы «Насос контура отопления», работает во время нагрева
помещения, отключается при достижении температуры в помещении, после завершения времени
работы функции «Пауза откл. насосов»
Котел поддерживает установленную температуру теплоносителя, при достижении температуры
помещения, нагрев котла отключается.
9.1.3. Одиночная работа котла BAXI Ampera с датчиком уличной температуры.
При подключении датчика уличной температуры (Датч. 1 на БУ котла) из комплекта поставки
котла и активации функции «погодозависимого управления», будет задаваться расчетная величина
температуры теплоносителя котла в зависимости от настроенной прямой зависимости температуры
теплоносителя от температуры на улице.
9.1.4. Работа котла BAXI Ampera в режиме «Каскад-Ведомый».
Нагрев теплоносителя и работа Насоса 1 запускается ведущим котлом с помощью подачи сигнала
на разъем «Вх. Откл.», расположенный на блоке управления котлом.
Для активации режима «Каскад-Ведомый» необходимо активировать разъем «Вх. Откл.» в «Меню
монтажника», подменю «Выбор доступного режима», «Настройка Вх. Откл.».
9.1.5. Работа котла BAXI Ampera в режиме «Каскад-Ведущий».
Запуск в работу ведомого котла контролируется котлом BAXI Ampera с помощью подачи сигнала
с разъема «Вых. Каск.», расположенный на блоке управления котлом.
Для управления запуском ведомого котла необходимо произвести настройку температур
включения и выключения ведомого котла в «Меню монтажника», подменю «Выбор доступного
режима», «Настройка Вых. Каск.».
9.1.6. Работа котла BAXI Ampera с комнатным термостатом.
Для активации режима «Внешний термостат» необходимо активировать разъем «Вх. Откл.» в
«Меню монтажника», подменю «Выбор доступного режима», «Настройка Вх. Откл.» и подключить
универсальный комнатный термостат к разъему «Вх. Откл.» блока управления.
В меню «Термостат», подменю «Внешний» активировать использование разъема, и выбрать тип
реакции котла на термостат из списка.
