стр. 30

 Ampera

Руководство по установке и эксплуатации

электрические котлы

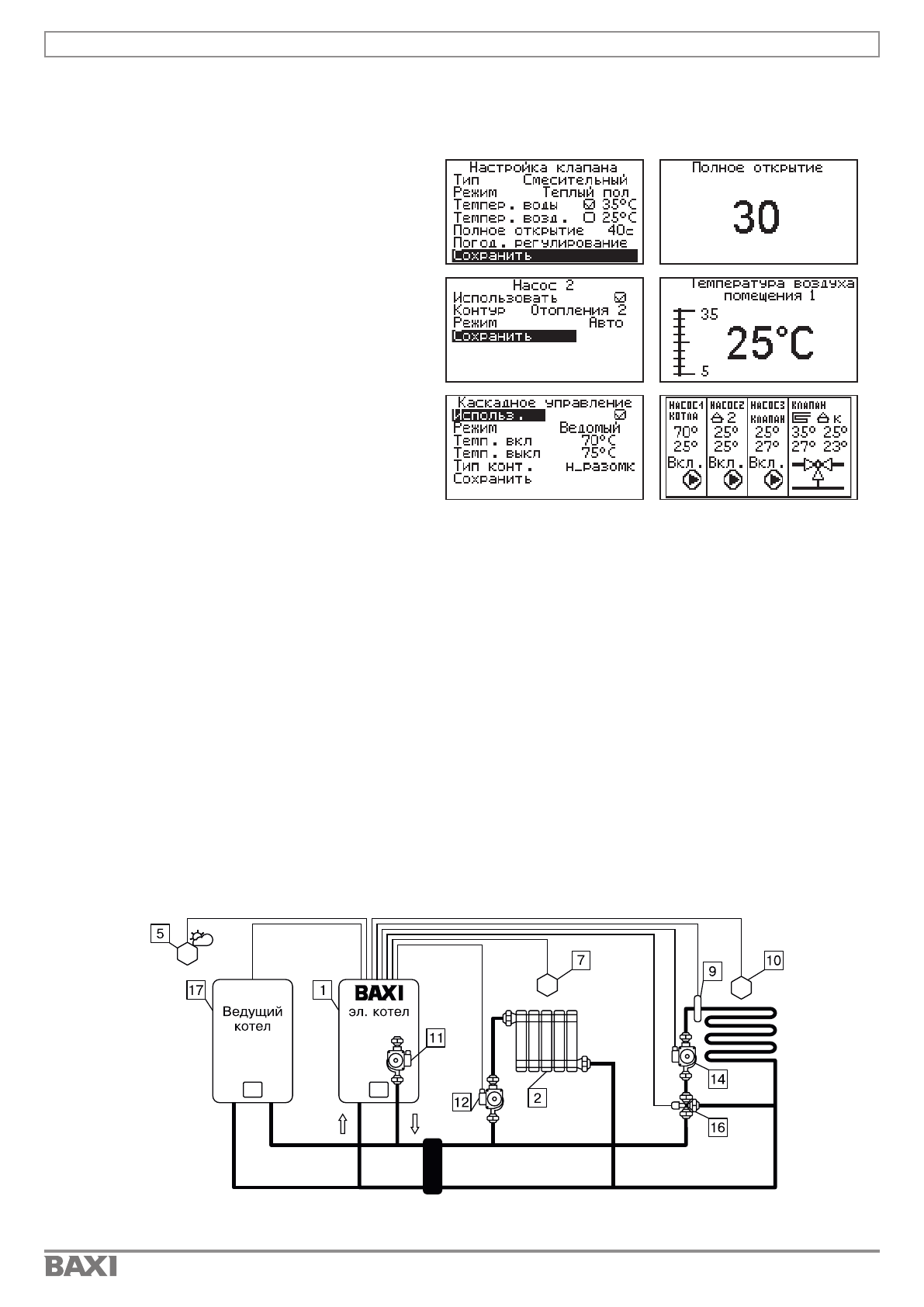

9.3. Варианты реализации гидравлической схемы №3:

Гидравлическая  схема  предполагает  обязательную  установку  трехходового  смесительного

клапана.

9.3.1. Одиночная работа котла Baxi Ampera по температуре теплоносителя.

Необходимо  подключить  датчик  температуры  ГВС  (Датч.  5  на  БУ  котла)  из  комплекта  поставки

котла.

Настроить  необходимую  для  поддержания

температуру теплоносителя клапана.

Для  установки  температуры  клапана

необходимо  войти  в  основное  меню,  далее

подменю «клапан», и установить необходимую

температуру. Диапазон регулирования зависит

от  режима  работы  клапана  «Отопление»  или

«Теплый пол».

Насос  1  работает  в  режиме  работы

«Насос  котла»,  работает  постоянно,  если

установленная мощность не равна 0.

Котел работает в режиме «Отопление»

Котел

поддерживает

установленную

температуру,  клапан  регулирует  температуру

теплоносителя в контуре клапана.

9.3.2. При подключении датчика температуры

в  помещении  клапана  (Датч.  6  на  БУ  котла),

работа  клапана  будет  контролироваться

по  температуре  в  помещении,  клапан  будет  закрываться  полностью  при  достижении  уставки

температуры в помещении клапана.

9.3.3.  Насос  3  можно  настроить  на  работу  в  контуре  клапана,  при  достижении  температуры

помещения  контура  клапана,  насос  будет  откл.  и  периодически  включаться  на  установленное

время.

9.3.4. Насос 2 можно настроить как насос контура отопления. Насос будет постоянно работать.

9.3.5.  При  подключении  (Датч.  3  на  БУ  котла)  Насос  2  можно  настроить  как  «насос  контура

отопления 2» или «Насос ГВС», насос 2 будет отключаться при достижении температуры в «контуре

отопления 2» или «ГВС», в зависимости от режима работы насоса 2.

9.3.6. При подключении датчиков 3 и 6 (температуры в помещении 2 и клапана), при достижении

температур в помещении котел и насос 1 будут отключаться.

9.3.7. Одиночная работа котла Baxi Ampera с датчиком уличной температуры.

Работа котла аналогична описанию в п.п. 9.1.3.

9.3.8. Работа котла Baxi Ampera в режиме «Каскад-Ведомый».

Работа котла аналогична описанию в п.п. 9.1.4.

9.3.9. Работа котла Baxi Ampera в режиме «Каскад-Ведущий».

Работа котла аналогична описанию в п.п. 9.1.5.

9.3.10. Работа котла Baxi Ampera с комнатным термостатом

Работа котла аналогична описанию в п.п. 9.1.6.

Схема 3 Контур отопления 2 и контур трехходового смесительного клапана в режиме

теплого пола.
