Ampera
Руководство по установке и эксплуатации
стр. 19
электрические котлы
7.3.11.
Корректировка
температуры
помещения и улицы.

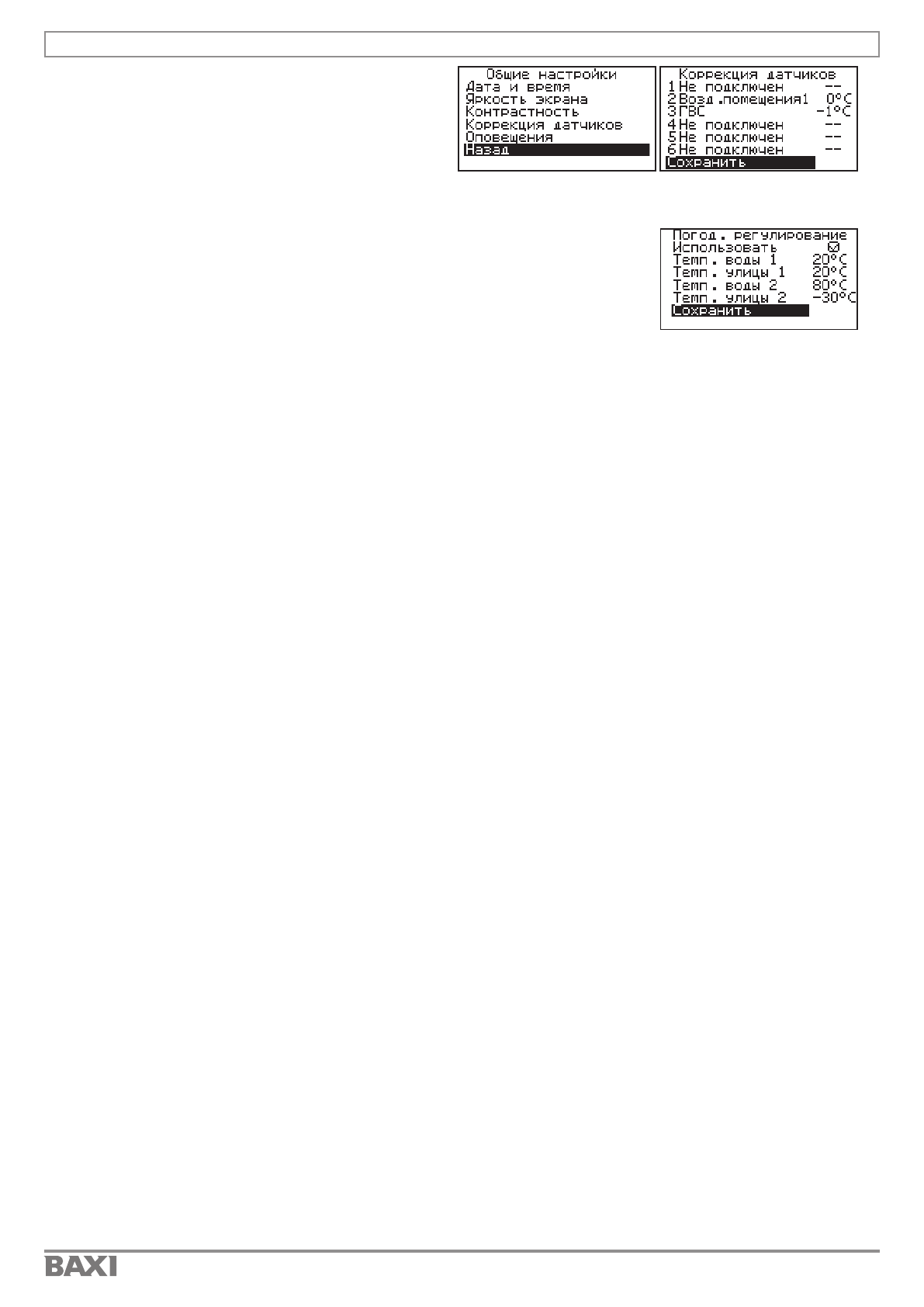

7.3.11.1. Для корректировки показаний
датчиков необходимо войти в основное меню,
далее подменю «Общие настройки», далее
«Коррекция датчиков». Коррекция датчиков
доступна для всех подключенных к котлу
датчиков. Диапазон коррекции от +5 до -5°С.
7.3.12. Выбор погодозависимого регулирования.
7.3.12.1. Для активации функции «Погодозависимое управление»
необходимо подключить датчик уличной температуры из комплекта
поставки в разъем T°датч.1 на блоке управления котлом, далее войти
в основное меню, далее подменю «Погод. регулирование», установить
галочку «Использовать» и настроить:
- Нижнюю точку «темп. воды 1» при «темп. улицы 1», где «темп. воды 1»
- Минимальная температура теплоносителя в котле, а «темп. улицы 1» - максимальная температура
воздуха на улице.
- Верхнюю точку «темп. воды 2» при «темп. улицы 2», где «темп. воды 2» - максимальная
температура теплоносителя в котле, а «темп. улицы 2» - минимальная температура воздуха на
улице.
