9.2. Варианты реализации гидравлической схемы №2:

Гидравлическая  схема  предполагает  обязательную  установку  трехходового  клапана

переключающего типа.

9.2.1.  Одиночная  работа  котла  BAXI  Ampera  по  температуре

теплоносителя и регулировка температуры в баке ГВС.

Необходимо подключить датчик температуры ГВС (Датч. 3 на БУ котла)

из комплекта поставки котла.

Настроить необходимую для поддержания температуру ГВС.

Для установки температуры ГВС необходимо

войти в основное меню, далее подменю «Темп.

ГВС», и установить необходимую температуру.

Диапазон регулирования от 30 до 70°С.

Или  воспользоваться  горячей  клавишей.

Зажатая  на  2  сек  кнопка  «Вниз»  переход  в

меню настройки температуры помещений.

Если подключен Датч. 3 или Датч. 3 и Датч. 2 и котел в одиночном режиме или в режиме каскад

ведущий, то насос работает в режиме насос клапана. Если включить режим каскад ведомый, насос

клапана становиться насосом котла.

Если  котел  в  режиме  ведомый,  то  насос  1  -  насос  котла.  После  нагрева  контура  ГВС  и  контура

отопления нагрев отключается. При этом насос продолжает работать даже если нагрев отключен.

Полное  отключение  насоса  происходит  в  том  случае  когда  полностью  выключается  мощность

котла из меню или поступила команда от ведущего котла на выключение. После этого насос будет

еще  работать  в  течении  времени  которое  определено  в  меню  монтажника  (табл.11  п.10)  и  затем

выключится.

Котел поддерживает установленную температуру ГВС, при достижении уставки ГВС переключается

на контур отопления.

9.2.2.  Одиночная  работа  котла  BAXI  Ampera  по  температуре  в  помещении  1  и  регулировка

температуры в баке ГВС.

Необходимо  подключить  датчик  температуры  в  помещении  1  (Датч.  2  на  БУ  котла)  и  датчик

температуры ГВС (Датч. 3 на БУ котла) из комплекта поставки котла.

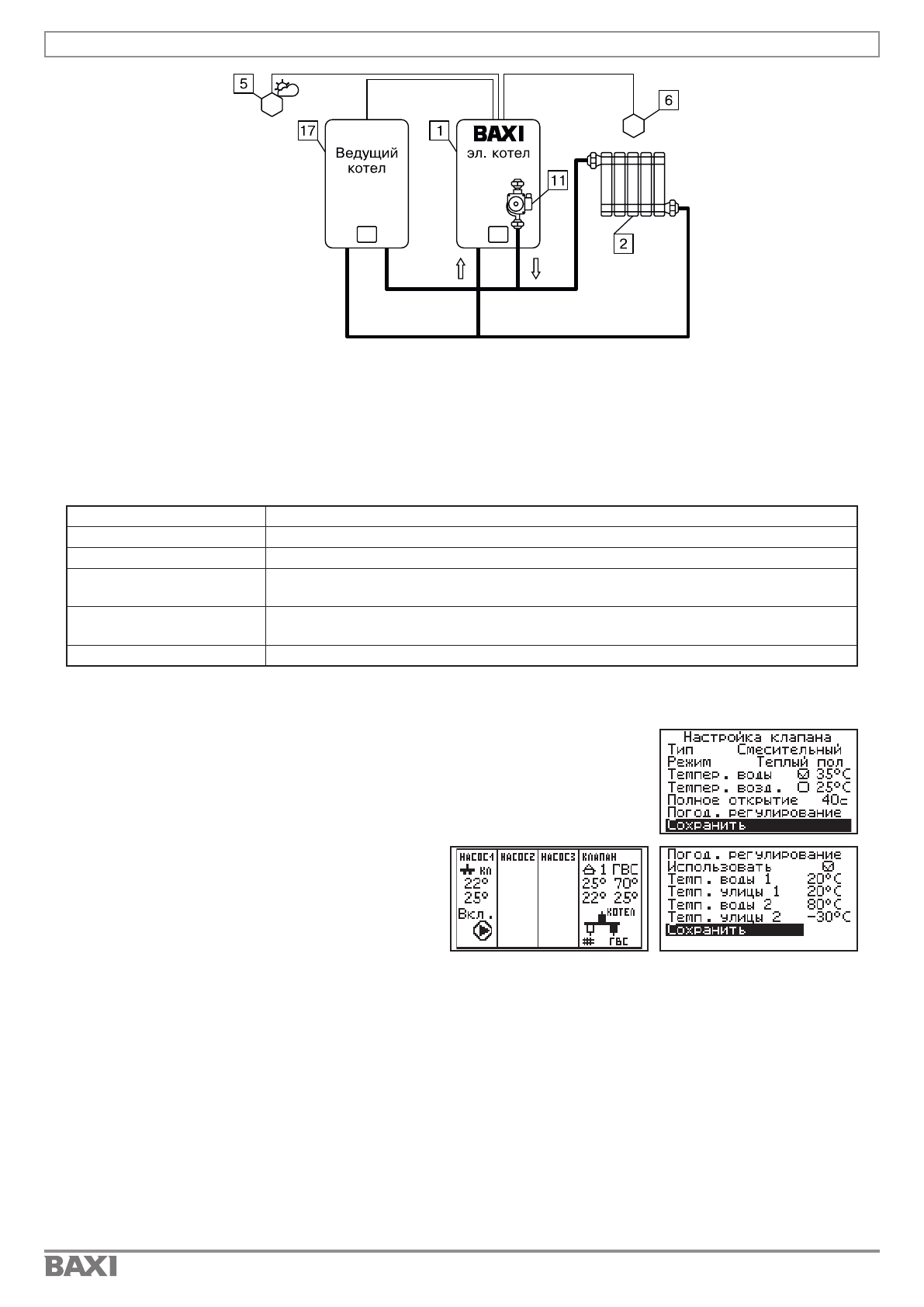

Схема 1. Контур отопления 1 с погодозависимым управлением

1 - Котел

2 - Отопительные приборы

5 - Датчик температуры улицы (T°датч.1)

6 - Датчик температуры помещения 1 (T°датч.2)

     - схемы 1 и 2

Таблица 4 Подключаемые датчики в разъемы блока управления

Комбинации настроек

Схема 1.

T°датч.1 (поз.9 Рис.5)

Датчик температуры улицы.

T°датч.2 (поз.8 Рис.5)

Датчик температуры помещения 1

Канал термостата

(поз.3 Рис.5)

Каскадное управление «Ведомый», нормально замкнутый контакт

(можно переделать на нормально разомкнутый)

Канал каскадного

(поз.2 Рис.5)

Каскад - ведомый

Насос 1 (Рис.5)

Насос контура отопления 1/Насос котла

11 - Насос котла (Насос 1)

17 - Ведущий котел
