78
ВНИМАНИЕ!
Комнатный термостат и электрический провод для его подключения к
плате управления котлом в комплектацию котла не входят (опция) и приобретаются
отдельно. Электрический провод не входит и в комплект поставки термостата.
Для подключения термостата
рекомендуется
применять электрический гибкий провод
(шнур) в изолирующей оболочке, диаметром до 8 мм, с двумя параллельными, гибкими,
многопроволочными, медными жилами, сечением от 0,50 - 0,75 мм
2
.
Для подключения провода к плате управления котлом его надо завести внутрь котла
через штатное отверстие в его нижней панели, где расположен кран подпитки
(См. Рис. 50).

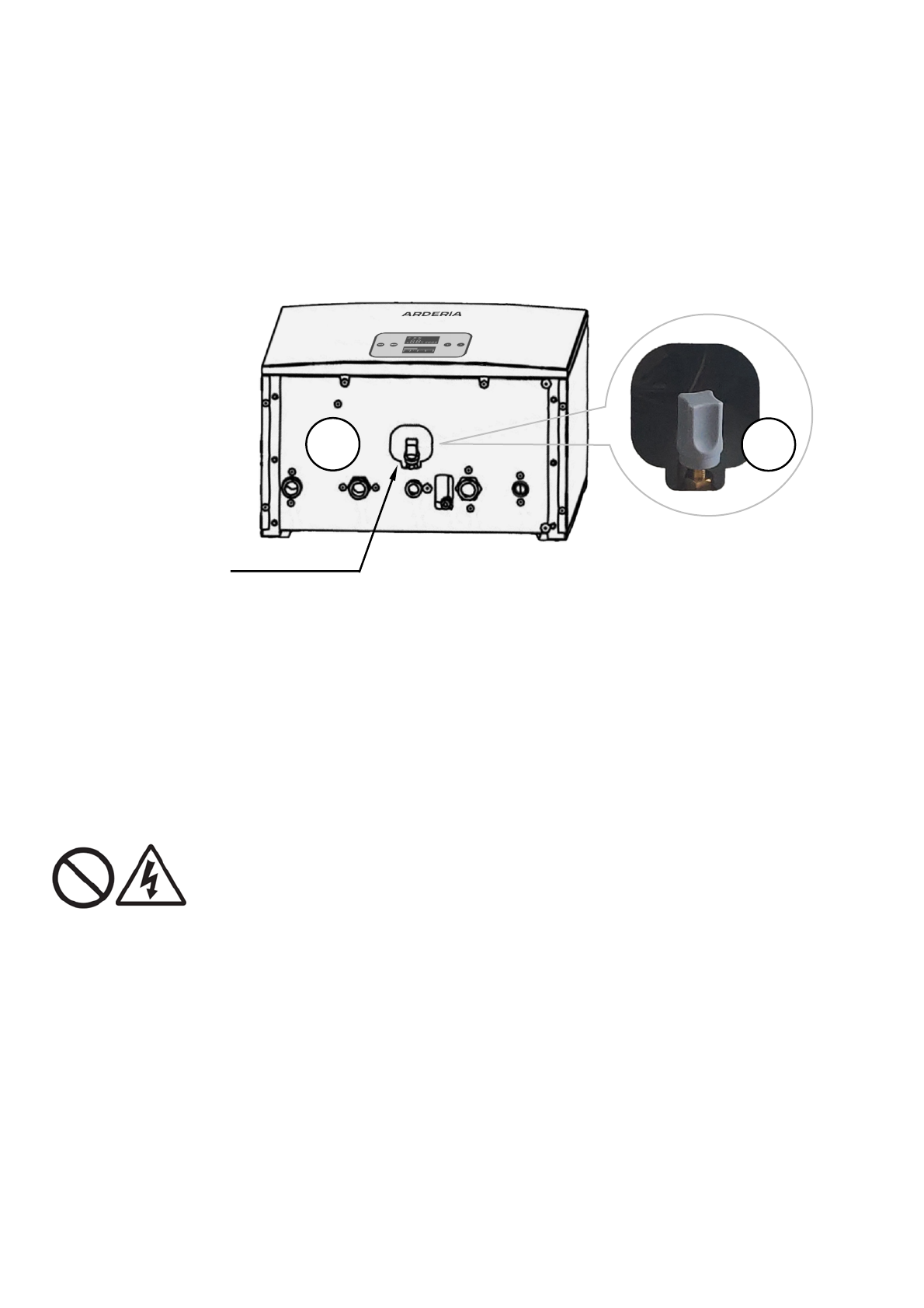

Рис. 50 Место ввода соединительных проводов комнатного термостата в котёл.
1. Нижняя панель котла; 2. Кран подпитки.
Основные рекомендации при выборе и установке комнатного термостата.
К котлам Arderia
разрешается
подключать любой двухпозиционный проводной термостат,
работающий в релейном режиме «Вкл/Выкл», с беспотенциальными «сухими» контактами,
то есть не имеющей напряжение на контактах (не подающий стороннее напряжение
на котёл).
Контакты термостата
должны
быть рассчитаны на номинальную нагрузку не менее
0,5 (2,0) А с максимальным коммутирующим переменным напряжением ~220 (250) В и на
нагрузку не менее 1,0 (3,0) А для постоянного коммутирующего напряжения в 24 (30) В.
Категорически запрещается подавать сетевое напряжение в ~230 В на контакты
платы управления котла, предназначенные для подключения дополнительных
устройств (комнатных термостатов). Подача сетевого напряжения на эти контакты,
может привести к выходу из строя платы управления котлом.
ВНИМАНИЕ!
Провода для подключения комнатного термостата нельзя проводить
параллельно проводам сетевого напряжения.
•
Термостат монтируют на стене, на высоте 1,2 – 1,5 м. от пола (См. Рис. 51).
•
Рекомендуемое
расстояние от термостата до котла не более 15 м (См. Рис. 51).
•
Термостат
необходимо
устанавливать вдали от источников тепла.
•
Термостат
не должен
подвергаться воздействия сквозняков и прямых солнечных
лучей.
Место ввода
1
2
