Котлы Arderia поставляются в комплекте с присоединительным коаксиальным,
проходным патрубком Ø 60/100 мм. для присоединения труб коаксиальной системы
дымоудаления (коаксиального дымохода).

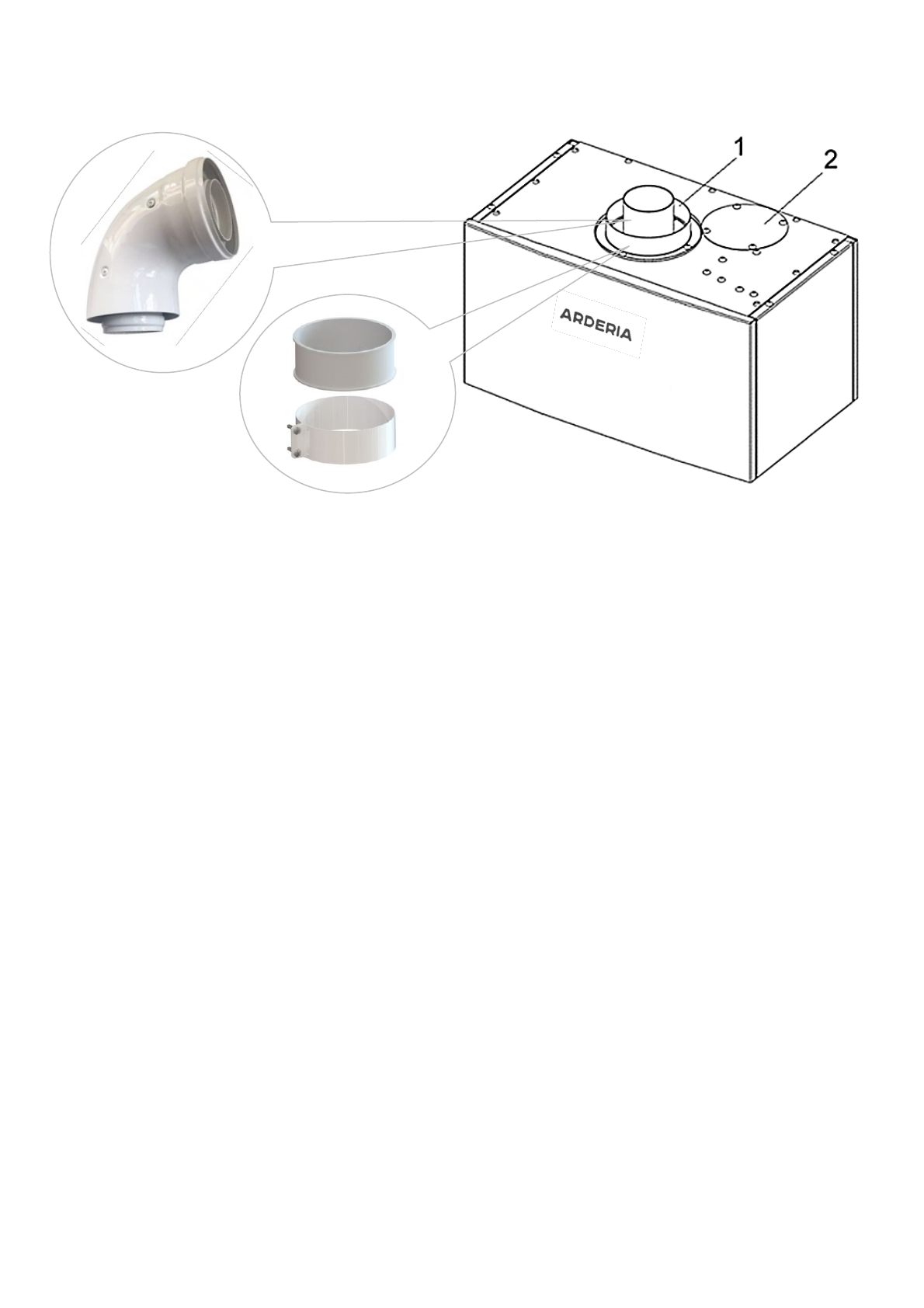

Рис. 28 Присоединительные элементы системы дымоудаления котлов Arderia.
1. патрубок коаксиальный, присоединительный
Ø 60/100 мм;
2. заглушка на отверстии подачи воздуха;
3. колено 90° коаксиальное проходное Ø 60/100 мм;
4. хомут обжимной с манжетой
Ø 100 мм.
Максимальная длина коаксиальной (соосной) системы дымоудаления
Ø 60/100 мм:
•
Длину горизонтального участка дымового канала от котла с принудительной системой
дымоудаления при выходе через наружную стену
следует принимать
не более трёх
метров.
•
Максимальная длина коаксиальной (соосной) системы дымоудаления Ø 60/100 мм.
не должна быть
более четырех эквивалентных метров (Эм).
Первое проходное колено 90° в расчёт не берётся.
ВНИМАНИЕ!
Один Эм (эквивалентный метр) = потере давления на прямом участке
коаксиального дымохода Ø 60/100 мм, длиной один метр.
•
При расчете длины системы дымоудаления складываются эквивалентные метры (Эм)
элементов дымохода.
-
Колено коаксиальное проходное 90° = 1,3 Эм
-
Колено коаксиальное проходное 45° = 1,1 Эм
-
Труба удлинения коаксиальная длиной 1 метр = 1,0 Эм.
-
Труба удлинения коаксиальная длиной 0,5 метра = 0,5 Эм.
-
Труба удлинения коаксиальная длиной 0,25 метра = 0,25 Эм
-
Конечный коаксиальный элемент длиной 1 метр =1,0 Эм
-
Конечный коаксиальный элемент длиной 0,5 метра = 0,5 Эм.
-
Конечный коаксиальный элемент длиной 0,25 метра = 0.25 Эм
