49

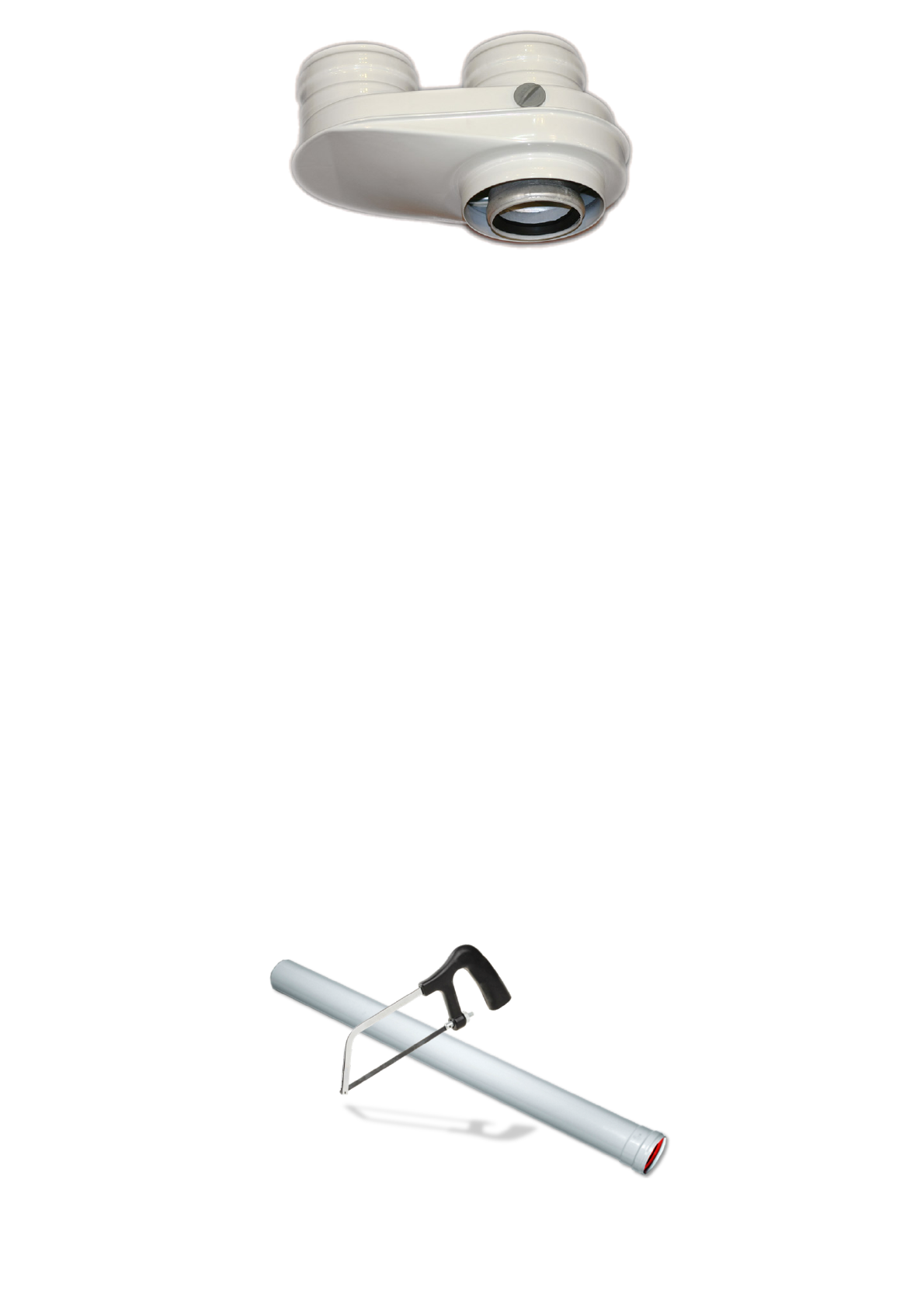

Рис. 34 Разделительный элемент «штаны».
•
Разделительный элемент (См. Рис. 34)
рекомендуется
использовать в случае
невозможности монтажа раздельной системы удаления Ø 80х80 мм с помощью
присоединительных патрубков. Разделительный элемент присоединяется
непосредственно к коаксиальному, присоединительному патрубку котла
Ø 60/100 мм.
Служит для разделения газоотводящей (внутренней) и воздушной (внешней) части
соосного трубопровода Ø 60/100 мм на раздельные трубопроводы с двумя
отдельными, не зависящими друг от друга трассами трубопровода Ø 80 мм,
одной - для отвода продуктов сгорания, другой - для подвода воздуха.
Пример расчета длины раздельной системы дымоудаления
Ø 80х80 мм.
Раздельная система дымоудаления состоит из труб подачи воздуха длиной 1 метр, двух
присоединительных проходных колен 90°, труб дымоотведения длиной 2,5 метра и двух
проходных колен 90°.
Первые присоединительные проходные колена 90° в расчёт не берутся.
1 × 1,0 + 2 × 2,5 + 2 × 2,2 = 10,4 Эм.
10,4 Эм ˂ 12,0 Эм
Полученная расчётным путём длина системы раздельного дымоудаления Ø 80х80 мм.
меньше максимально допустимой.
Вывод:
Настенные газовые котлы Arderia с закрытой камерой сгорания могут работать
с данной системой раздельного дымоудаления Ø 80х80 мм.
•
Разрешается
укорачивать прямые трубы со стороны, на которой нет горловины
(См. Рис. 35). При необходимости трубы отвода отработанных дымовых газов
дополнительно уплотняется силиконовой замазкой, а при необходимости и клеевой
массой.
Рис. 35 Труба удлинения для раздельной системы дымоудаления
Ø 80х80 мм.
