76

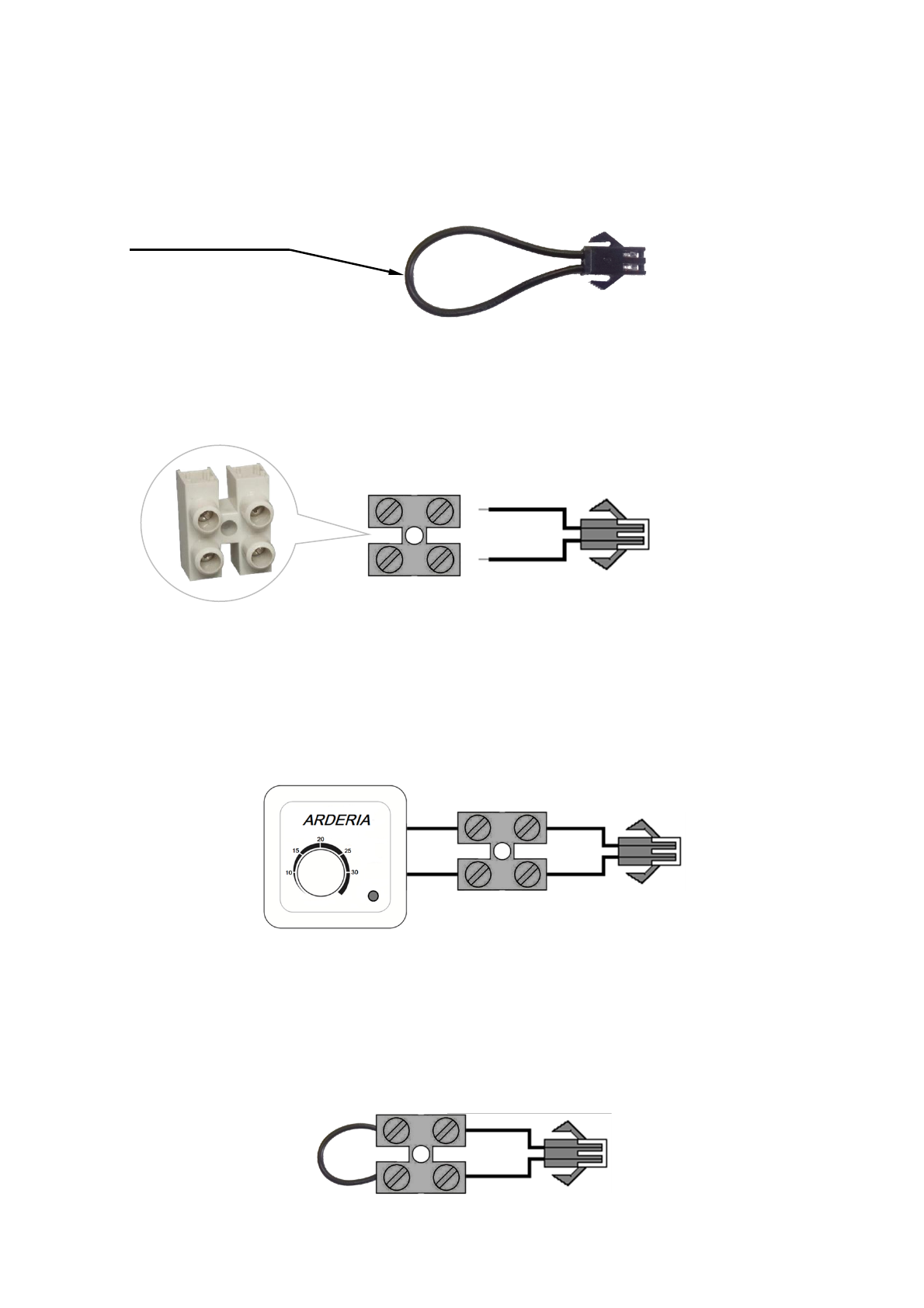

Комнатный термостат можно подключить к плате управления котлом тремя способами:
1. Подключение комнатного термостата к проводам перемычки расположенной
на двухконтактном коннекторном разъёме «мама».
•
Отсоединяем двухконтактный разъём «мама» с шунтом (перемычкой) от разъёма
«папа» (См. Рис. 43). Разрезаем перемычку на разъёме «мама» строго посередине.
Рис. 45
•
Зачищаем от изоляции концы проводов перемычки.
•
Подключаем к проводам перемычки двухконтактную клеммную колодку.
Рис. 46 Подключение клеммной колодки к разрезанным проводам перемычки.
1. клеммная колодка с винтовыми зажимами на два контакта (клеммник);
2 разрезанная посередине перемычка (шунт);
3. двухконтактный коннекторный разъём «мама».
•
Подключаем к двухконтактной клеммной колодке соединительные провода комнатного
термостата (полярность значения не имеет).
Рис. 47 Подключение комнатного термостата к клеммной колодке.
•
Обратно подключаем двухконтактный коннекторный разъём «мама» к разъёму «папа»
(См. Рис. 43)
•
При необходимости перейти обратно на режим работы котла по датчику температуры
теплоносителя (ОВ) отсоединяем провода комнатного термостата и устанавливаем
перемычку.
Рис. 48 Подключение перемычки (шунта) к клеммной колодке.
1
2
3
Разрезаем здесь
