4.2 Устройство и основные элементы котла.

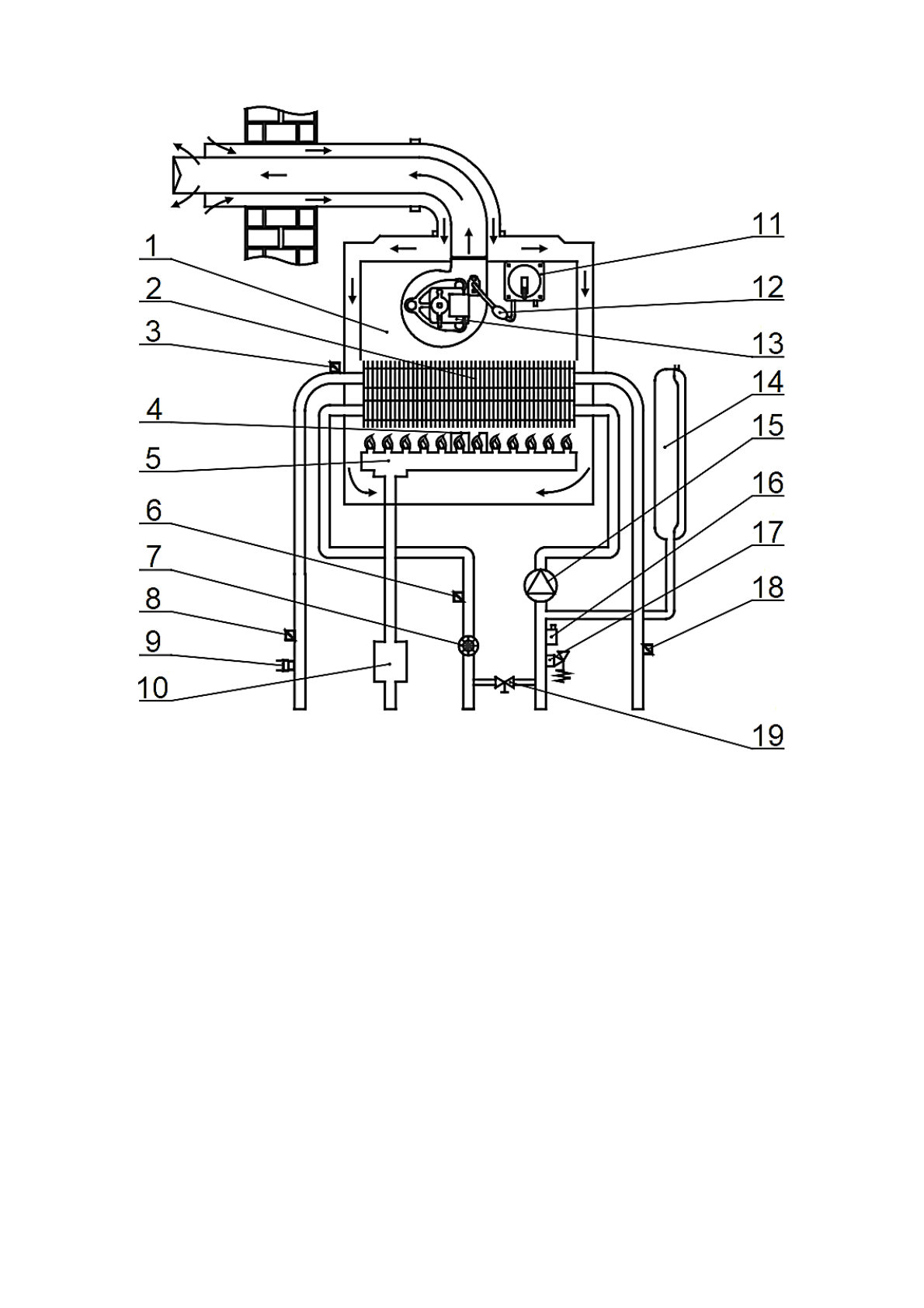

Рис. 1 Функциональная схема котла серии Arderia B.
1.
Камера сгорания (закрытого типа)
11.
Датчик давления воздуха (APS),
маностат
2.
Битермический теплообменник
«два в одном»
12.
Конденсатосборник
3.
Датчик по перегреву ОВ (STB),
предохранительный термостат
13.
Вентилятор (дымосос)
4.
Электроды розжига и ионизации
14.
Расширительный бак (экспанзомат)
5.
Горелка
15.
Циркуляционный насос
6.
Датчик температуры ХВС (NTC)
16.
Автоматический воздухоотводчик
7.
Датчик расхода ГВС «турбинка»
17.
Автоматический предохранительный
клапан сброса давления ОВ (3 бара)
8.
Датчик температуры ОВ (NTC)
18.
Датчик температуры ГВС (NTC)
9.
Датчик давления ОВ (0,5 бар)
19.
Кран подпитки СО
10.
Газовая арматура (газовые клапана)
Выход ОВ
(подача)
Газ
Выход
ГВС
Вход
ХВС
Вход ОВ
(обратка)
