14. Подключение комнатного термостата
Изначально котлы Arderia настроены на работу по температуре теплоносителя (ОВ),
но они могут работать в режиме отопления на нагрев теплоносителя (ОВ), как по датчику
температуры ОВ, так и по датчику температуры воздуха в отапливаемом помещении.
Для перевода котлов Arderia в режим работы по датчику температуры воздуха
в отапливаемом помещении к плате управления котлом необходимо подключить выносной
комнатный термостат.
Комнатный термостат (См. Рис. 42, поз.11) подсоединяется к проводам двухконтактного
коннекторного разъёма «папа-мама».

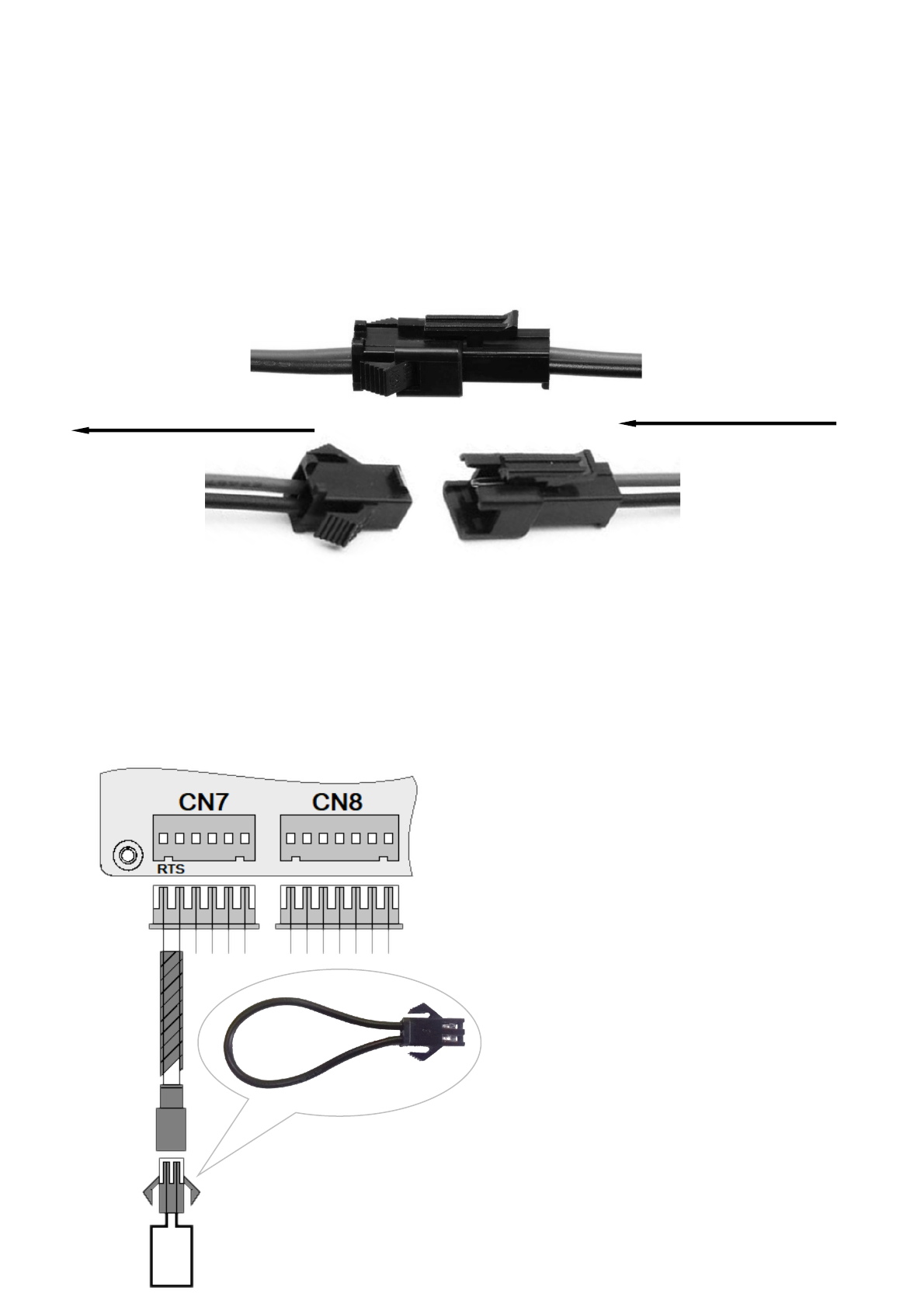

Рис. 43 Двухконтактный коннекторный разъём «папа-мама».
Данный коннекторный разъём подсоединён к двум электропроводам коричневого и чёрного
цвета (См. Рис. 43) в электроизоляционной трубке. Электропровода присоединены
к штекерному гнездовому разъёму
CN7
«мама», который присоединяется к штекерному
штырьковому разъёму
CN7
«папа»,
расположенному на плате управления котлом
(См. Рис. 44).
Рис. 44 Принципиальная схема подключения комнатного
термостата (опция) к плате управления котлом.
В штатной комплектации котла стоит шунт
(перемычка).
1.
Штекерный штырьковый разъём
CN7
«папа»,
расположенный на
плате управления котлом
2.
Штекерный гнездовой разъём
CN7
«мама»
3.
Электропроводка (два провода
в электроизоляционной трубке)
с двухконтактным коннекторным
разъёмом «папа», подключенная
к плате управления котлом через
разъём
CN7
4.
Двухконтактный коннекторный
разъём «мама» с шунтом
(перемычкой).
От плата управления
К комнатному термостату
1
2
3
4
