48
Состав комплекта подключения раздельной системы дымоудаления Ø 80х80 мм.
-
Патрубок-адаптер присоединительный, газоотводящий, фланцевый Ø 60х80 мм. – 1 шт.
-
Патрубок присоединительный, воздухозаборный, проходной, фланцевый Ø 80 мм. – 1 шт.

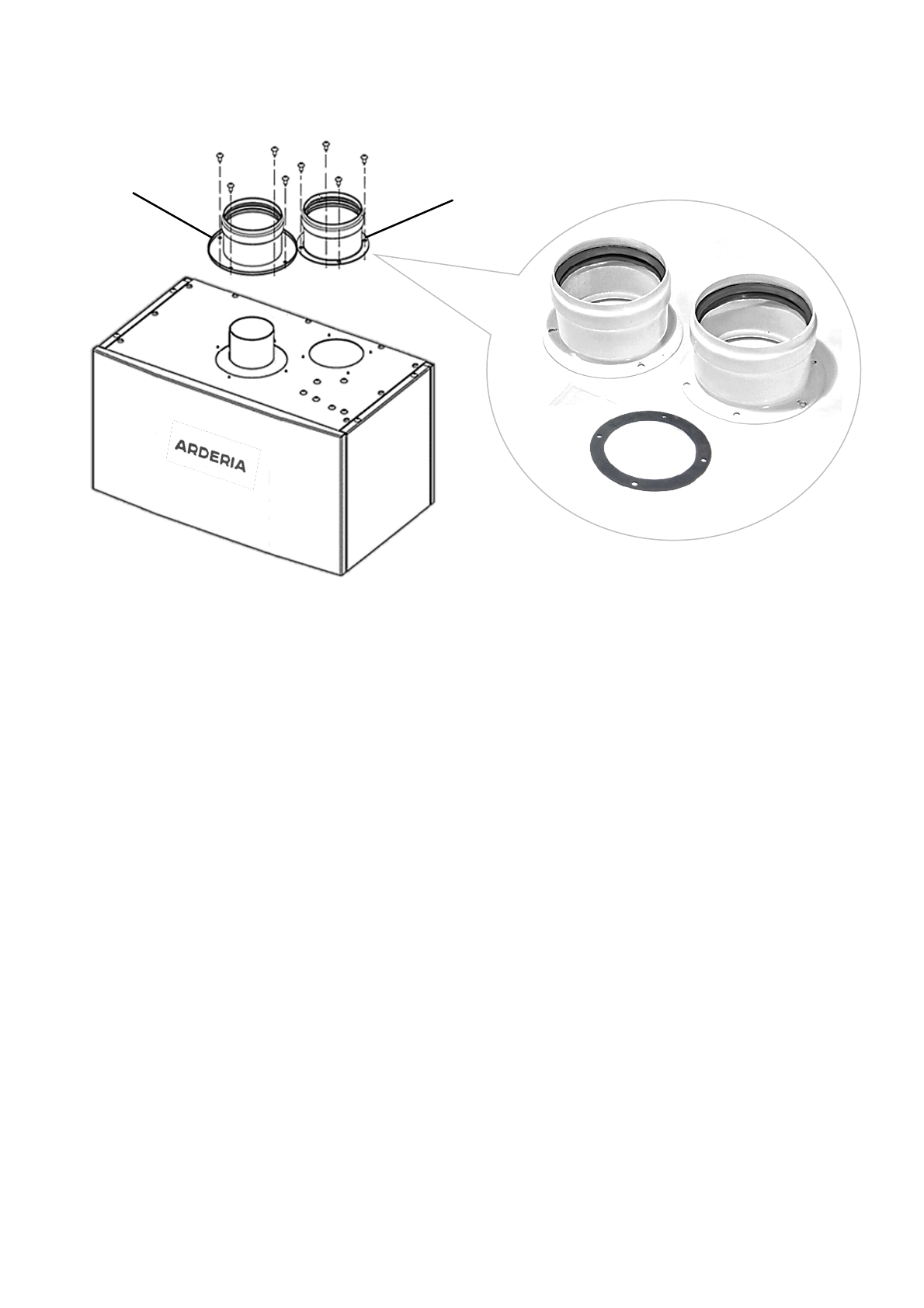

Рис. 33 Установка присоединительных фланцевых элементов для
подключения раздельной системы дымоудаления Ø 80х80 мм.
1. патрубок-адаптер фланцевый, газоотводящий Ø 60х80 мм;
2. патрубок фланцевый, проходной воздухозаборный Ø 80 мм;
3. уплотнение под фланец из синтетической резины.
Максимальная длина раздельной системы дымоудаления
Ø 80х80 мм:
•
Максимальная общая длина раздельной системы дымоудаления Ø 80х80 мм.
не должна
быть более двенадцати эквивалентных метров (Эм).
Присоединительные патрубки Ø 80 мм. и первые проходные колена 90° в расчёт
не берутся.
ВНИМАНИЕ!
Один Эм (эквивалентный метр) = потере давления на прямом участке трубы
раздельной горизонтальной системы дымоудаления Ø 80 мм, длиной один метр.
•
При расчете длины системы дымоудаления складываются эквивалентные метры
элементов дымохода.
-
Колено проходное 90° = 2,2 Эм.
-
Колено проходное 45° = 1,0 Эм
-
Труба удлинения коаксиальная длиной 1 метр = 1,0 Эм.
-
Труба удлинения коаксиальная длиной 0,5 метра = 0,5 Эм.
-
Труба удлинения коаксиальная длиной 0,25 метра = 0,25 Эм
-
Терминал трубы дымоудаления «искрогаситель» = 3,0 Эм
-
Терминал воздухозаборной трубы «защитная решётка» = 1,5 Эм.
-
Присоединительный переходник с соосной системы дымоудаления Ø 60/100 мм.
на раздельную Ø 80х80 мм
(
разделительный элемент «штаны») = 0,5 Эм.
(См. Рис. 34)
1
2
3
1
2
