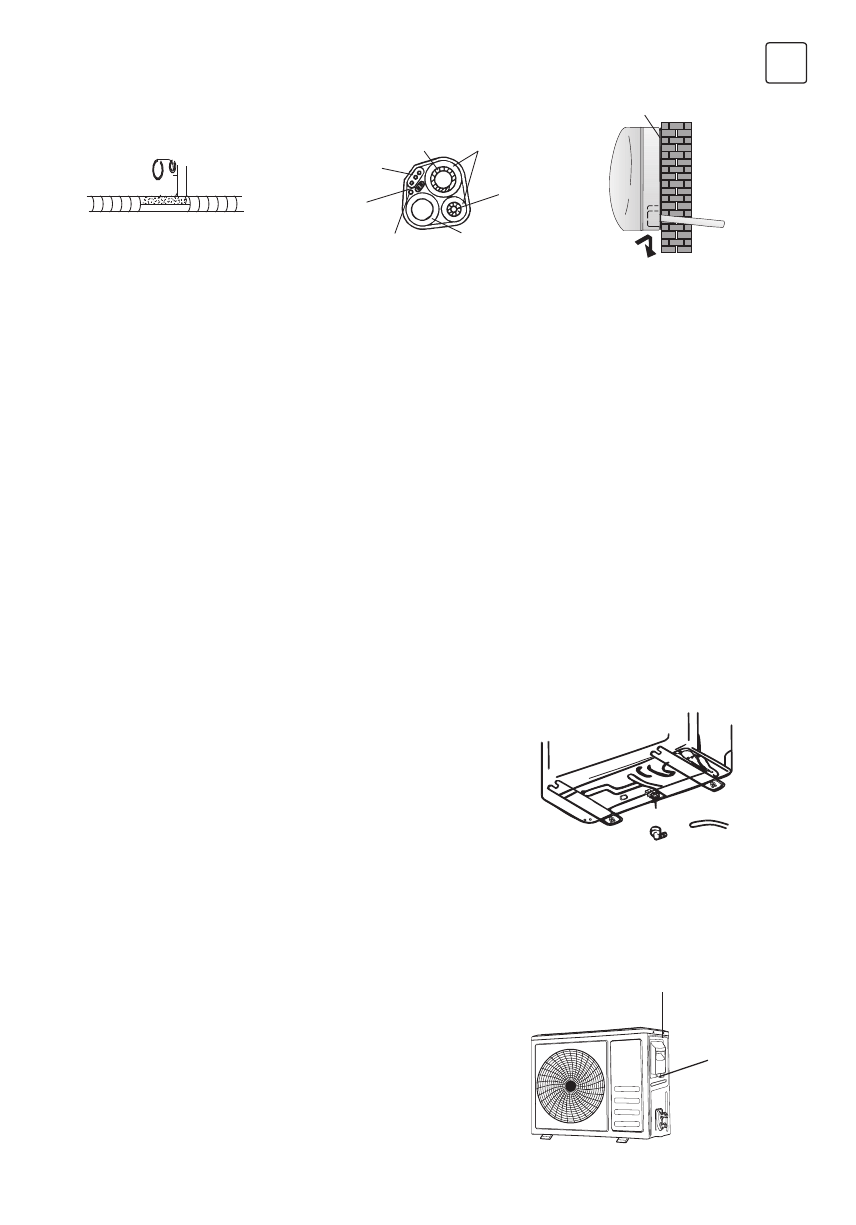

После монтажа труб, произведенного в соответствии с инструкцией, проложите межблочный кабель.
Затем проложите дренажный шланг. Обмотайте трассу (медные трубы, дренажный шланг, межблочный
кабель) защитной тефлоновой лентой.

1.   Подготовьте трубы хладагента, межблочный кабель и дренажный шланг.
2.   Обмотайте соединительные части труб теплоизоляцией.
3.   Протяните трассу через отверстие, проложите вдоль стены и надежно закрепите внутренний блок на

верхней части монтажной пластины.

4.  Плотно прижмите нижнюю часть внутреннего блока к монтажной пластине до щелчка.

•  Наружный блок должен быть установлен на крепкую и надежную стену и хорошо закреплен.
•  Перед подключением фреонопровода и межблочного кабеля необходимо убедиться, что вокруг блока

есть необходимое пространство для работы и для обслуживания наружного блока.

•  Прикрутите кронштейн к стене при помощи анкеров. Выбор анкеров выполняется в зависимости от

материала, толщины стены и веса наружного блока.

•  Используйте все отверстия в кронштейнах для крепления его к стене, чтобы избежать вибраций.
•  При установке блока убедитесь, что выбранное место и способ установки не нарушают местные нормы

и правила.

Во время работы в режиме «ОБОГРЕВ» на наружном блоке
образуется конденсат.  Для отвода конденсата на дне наружного
блока предусмотрено отверстие.

1.  Установите отводную трубку для дренажа в отверстие в

поддоне.

2.  Закрепите дренажный шланг на отводную трубку. И отведите

трубку в сторону. Убедитесь, что конденсат течет через
дренажную трубку и одновременно не капает (сливается) на
конструкции здания или на дорогу, где могут находиться люди.

1.  Снимите крышку отсека электроподключений наружного

блока.

2.  Заведите кабель в отсек электроподключений наружного

блока и при помощи винта затяните наконечник в колодке.

3.  Зафиксируйте кабели.
4.  Кабель, соединяющий внутренний и наружный блоки должен

быть необходимого сечения и предназначен для наружного

использования.

5.  Наружный блок должен быть надежно заземлен.
6.  Закройте крышку.

Устройство дренажа наружного блока (только для моделей
с обогревом)

Электрические соединения

Установка внутреннего блока

Обернуть защитной

лентой

Труба

хладагента

труба

хладагента

Дренажная

труба

Кабель датчика

(обогрев)

соединительный

кабель 1 (для

обогрева)

соеднительный

кабель

Термоизоляция

Монтажная пластина

Установка наружного блока

Отверстия

Трубка

Схема подключения

На крышке

винт
