Монтаж наружного блока
Вакуумирование
4. Для подачи хладагента в контур откройте 2-ходовой жидкостной стопорный
вентиль, повернув шток вентиля на 90
о
против часовой стрелки. Через 6 сек.
закройте вентиль и проведите проверку контура на утечки.
5. Проверьте на утечки плотность всех соединений. При обнаружении утечки переза-
тяните соединение заново. После этого, если утечка устранена, переходите к
действиям п. 6. Если утечка не устранена, эвакуируйте хладагент из контура через
сервисный порт. Повторно выполните вальцованные соединения межблочных
линий, вакуумирование и проверку контура на утечки газа, а затем заправьте
систему требуемым количеством хладагента.
6. Отсоедините заправочный шланг от сервисного порта газового стопорного вентиля,
а затем до упора откройте газовый и жидкостной стопорные вентили против часовой
стрелки (не поворачивайте шток вентиля уже после того, как он достиг упора).
7. Для предотвращения утечек затяните колпачки сервисного порта и штоков
жидкостного и газового стопорного вентилей, контролируя прилагаемое усилие
затяжки. Затяжку рекомендуется производить чуть дольше, чем потребуется резкое
увеличение усилия затяжки (крутящего момента).
ВНИМАНИЕ!
В случае утечек полностью эвакуируйте хладагент из контура. Вакуумируйте систему, а затем заправьте требуемым количе-
ством жидкого хладагента в соответствии с данными, указанными на паспортной табличке блока.

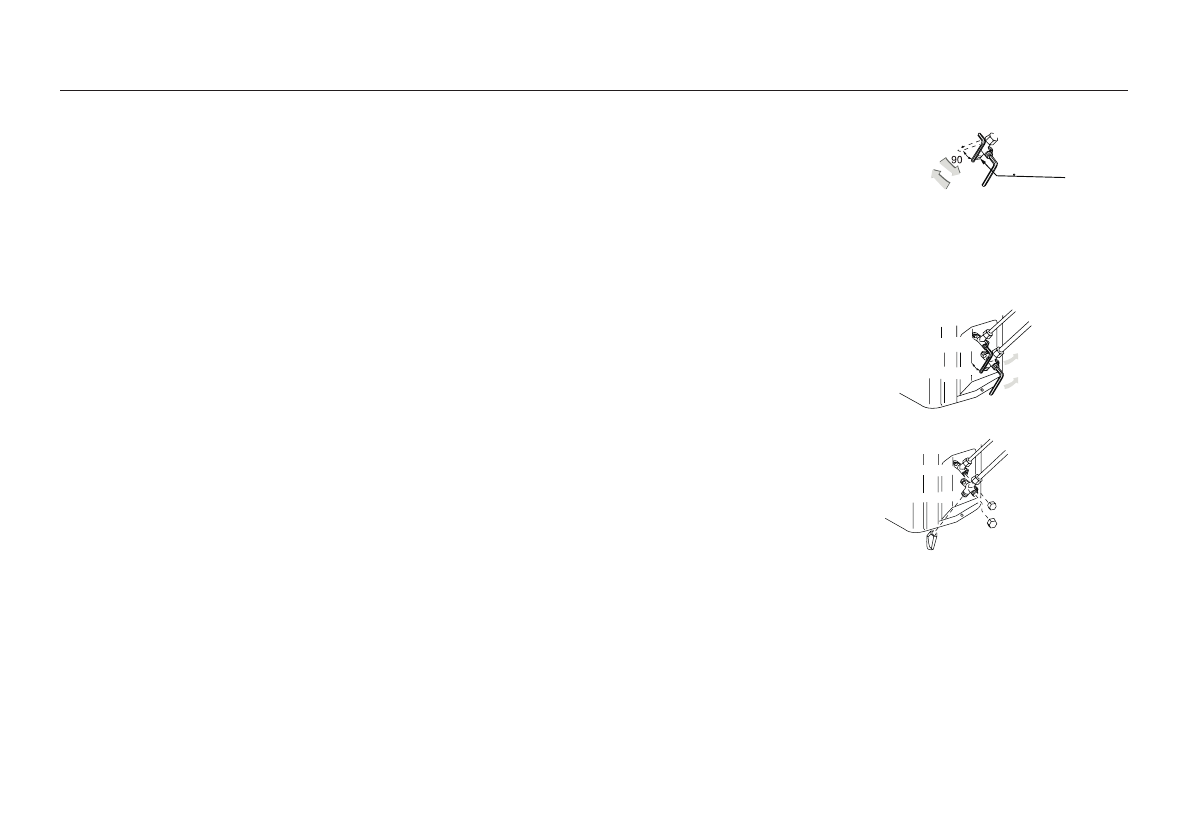

2-ход. вентиль
2-ход. вентиль
2-ход. вентиль
3-ход. вентиль
3-ход. вентиль
Сервисный порт
Закрыть на 90
о
в теч. 6 сек
Колпачок штока вентиля
Колпачок штока вентиля
Колпачок сервисного
порта
70
