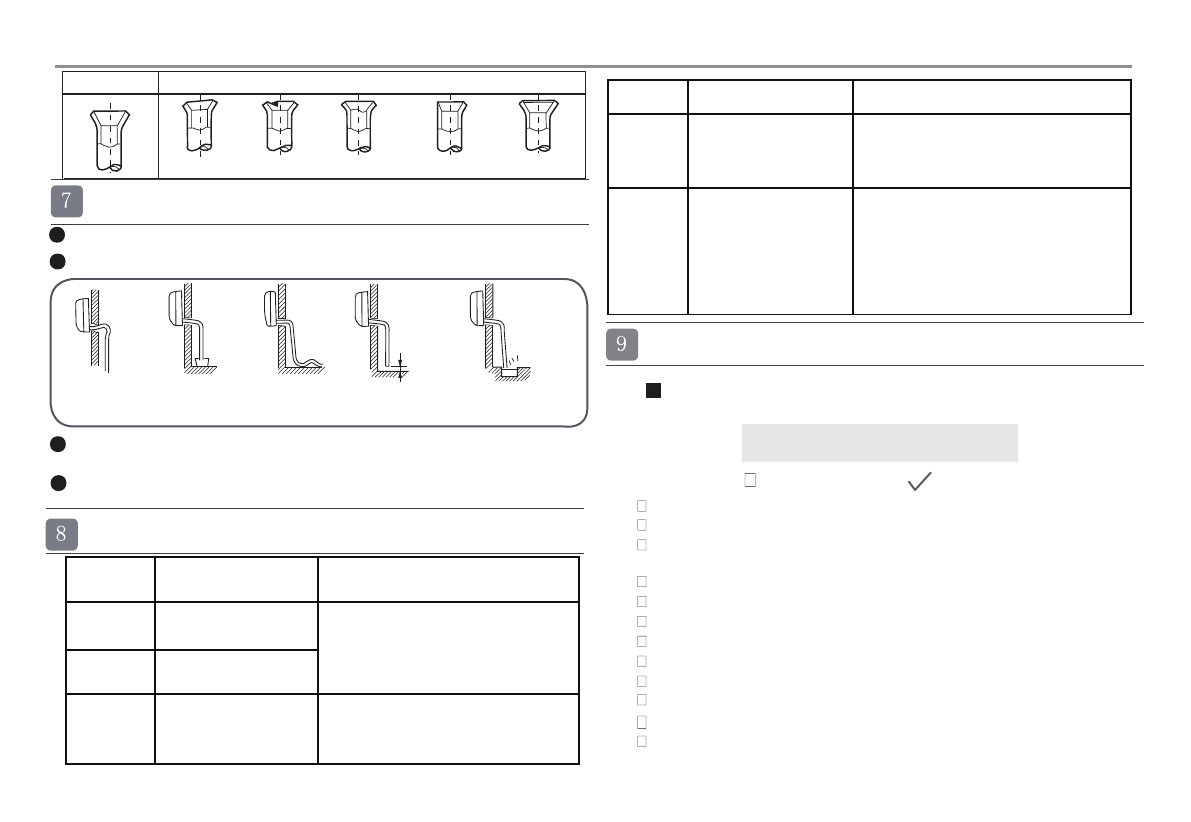

Установка кондиционера
Дренажная линия
Аварийная сигнализация
Правильно
Неправильно
Косой срез
Зазубрины
Вмятины
Неравномерный
конус
Длинный
конус
Дренажная линия всегда должна располагаться под уклоном вниз.
Ниже показаны примеры неправильного монтажа дренажной линии.
Наличие
подъема
Конец опущен в
воду
Наличие
волнообразных
изгибов
Малое расстояние
от земли
Менее 5 см
Шланг опущен в
канализацию
(неприятный запах)
Налейте воду в дренажный поддон внутреннего блока и проверьте,
отводится вода ли через дренажную линию наружу.
Если дренажный шланг проходит внутри помещения, его следует покрыть
теплоизоляцией.
К о д
Н е и с п р а в н о с т ь
П р и ч и н а
E 1
E 2
E 4
О
шибка датчика
температуры впомещении
Ошибка датчика темпер.
теплообменника
Ошибка EEPROM платы
внутреннего блока
Обрыв соединения.
Неисправен термистор.
Неисправна плата управления.
Ошибка данных EEPROM.
Неисправна EEPROM.
Неисправна плата управления.
К о д
Н е и с п р а в н о с т ь
П р и ч и н а
E 7
E 1 4
Ошибка связи между
наружным и внутренним
блоком
Неисправность
вентилятора внутреннего
блока
Неправильное электросоединение или
обрыв проводки межблочной цепи.
Неисправна плата управления.
Обрыв внутренней проводки
электродвигателя вентилятора.
Обрыв силовой проводки электродви-гателя.
Неисправна плата управления.
Проверки после монтажа и тестирование
Проверьте следующие пункты
Поставьте значок
Отсутствуют ли утечки хладагента в местах соединения труб?
Теплоизолированы ли соединительные участки трубопровода хладагента?
Правильно ли подключены электрические кабели наружного и внутреннего
блоков к контактам клеммной колодки?
Надежно ли зафиксированы электрические кабели на клеммных колодках?
Беспрепятственно ли отводится конденсат из дренажного поддона?
Правильно ли выполнено заземление?
Надежно ли зафиксирован внутренний блок на стене?
Силовое питание соответствует паспортным данным?
Отсутствует ли повышенный шум?
Правильно ли функционирует дисплей внутреннего блока?
Правильно ли выполняется охлаждение и нагрев (для теплового насоса)?
Правильно ли выполняется температурное регулирование?
Объясните потребителю, как пользоваться
Руководством по монтажу и эксплуатации
23
Содержание
- 2 Уважаемый покупатель!; Поздравляем вас с удачной покупкой!; Условия гарантийного обслуживания и информация для
- 3 Содержание
- 4 Установка и подготовка к работе
- 5 применяться в промышленных или коммерческих целях
- 6 Основные части кондиционера; Âíåøíèé
- 8 Пульт дистанционного управления; скорости вентилятора; Индикатор температуры; контроля; Включает турбо режим.; SWING; Перемещает вертикальные шторки вправо/влево.; Кнопка TIME ON; Включает режим таймера
- 9 Кнопка TIME OFF; Выключает режим таймера; Кнопка SLEEP; Êíîïêà EXTRA FUNCTION.; ключение тихого режима работы; или отмены
- 10 При использовании беспроводного пульта дистанци
- 11 Режимы работы; Выбор режима работы; OFF
- 12 LO; обогрев
- 13 Регулировка горизонтального; Включите блок и выберете режим работы.; Выбирайте нужную функцию таймера и кнопками
- 14 После замены батарей или сбоя электропитания необ-; Для того чтобы включить кондиционер в заданное время и
- 15 Режимы; Нажмите несколько раз кнопку EXTRA FUNCTION пока
- 16 еще раз
- 17 В режимах охлажения, осушения; Нажмите кнопку дополнительных функций
- 18 Работа кондиционера без пульта дистанци; EMERGENCY SWITCH
- 19 Уход за кондиционером; Чистка воздушных фильтров; Откройте переднюю панель внутреннего блока, подняв
- 20 Установка кондиционера (руководство по монтажу); Необходимые инструменты и материалы
- 21 более; Процедура монтажа; Кондиционер предназначен для работы на R32.
- 22 Установка кондиционера; Установка монтажного шаблона и расположение отверстий; отверстия кондиционера.; Крепеж монтажного шаблона на балочной перемычке или стойке; Далее следуйте инструкциям, приведенным в предыдущем разделе; Выполнение сквозного отверстия в стене; Согласно разметке выполните в стене отверстие диаметром 60мм с; Прокладка коммуникационных линий
- 24 Подключение межблочного кабеля после установки; Межблочный кабель; Обрезка и развальцовка труб хладагента; Отрежьте конец трубы труборезом, удалите заусенцы.
- 25 Дренажная линия; Дренажная линия всегда должна располагаться под уклоном вниз.; Проверки после монтажа и тестирование; Проверьте следующие пункты; Объясните потребителю, как пользоваться
- 26 Чистка пульта управления; Чистка воздушного фильтра; Для правильного и эффективного использования кондиционера
- 27 Замена дополнительного (опционального) воздушного фильтра
- 28 Меры безопасности; ВНИМАНИЕ; ПРЕДУПРЕЖДЕНИЕ
- 30 Возможные неисправности; Нижеперечисленные ситуации не требуют обраще-
- 31 Предупреждения; СПЕЦИФИКАЦИЯ
- 32 Предостережения при монтаже наружного блока
- 34 может привести к пожару.
- 35 Безопасность выполнения погрузочно-разгрузочных работ
- 36 Меры безопасности при хранении; Инструкции по технике безопасности при монтаже; Меры предосторожности при установке; и инструкций по монтажу и эксплуатации.; Минимальная площадь помещения; Минимальная площадь (м; M кг; M кг; Модель блока; M кг; Модель блока; M кг
- 37 Основные проверки; вентиляцию или проветривание площадки.; Осмотр оборудования после снятия упаковки; монтировать блок нельзя.; Проверка монтажной позиции
- 38 Правила безопасности при монтаже оборудования; легковоспламеняющимися и огнеопасными средами.
- 39 Требования к электробезопасности; осадков) и предусмотреть соответствующие меры защиты.; Требования к квалификации монтажников; Установка монтажного шаблона на стене
- 40 устранения утечек можно переходить к вакуумированию системы.; Монтаж наружного блока; ) Установка и подключение
- 41 Проверки после завершения монтажа
- 43 Перемещение блока на другую монтажную позицию
- 44 Меры предосторожности при сервисном обслуживании; обслуживание и ремонт на месте установки.; Требования к квалификации специалистов Сервисной службы
- 45 Проверка зоны обслуживания; С и которые; Требования к зоне обслуживания; обслуживания в подвальных помещениях недопустимо.
- 46 Методы обнаружения утечек; принудительная вентиляция, а источник утечки устранен.
- 47 Техническое обслуживание компонентов; Требования к техническому обслуживанию; ▪ Перед выполнением заправки система должна быть заземлена.; Техническое обслуживание электрических компонентов; предназначенным для определяемого хладагента.; Техническое обслуживание искробезопасных компонентов; цепи катушку индуктивности или конденсатор.
- 48 Эвакуация и вакуумирование
- 49 Пайка; сторону наружного блока.; Процедура заправки хладагента; ▪ Перед выполнением заправки система должна быть заземле а.
- 50 Утилизация и сдача в отходы; выполнить анализ пробы хладагента и масла.; хладагент в каждой части системы
- 51 Регенерация хладагента; слива масла из системы.
- 52 Монтажная схема соединения наружного и внутреннего блоков; Система предназначена для работы на хлад
- 53 Инструкции по технике безопасности; иметь серьезные последствия.
- 57 ли
- 59 Перед выполнением тестирования
- 60 Информация, необходимая для ознакомления перед началом монтажа; Необходимые проверки; демонтажа старых труб, чтобы избежать попадания влаги в контур.; зующей хладагент R32.
- 61 влаги и пыли в холодильный контур.
- 62 Спецификация труб; Тип используемых медных труб (справочная информация); Макс. рабочее давление; Материал труб / толщина стенки трубы; региональным техническим требованиям.
- 63 Размер А в мм; Накидная гайка; Размер B
- 64 Проверка трубопровода хладагента на герметичность; R410А не подходят для обнаружения утечек хладагента R32.; . Хладагент R32 необходимо заправлять только в жидкой фаз; Вакуумирование; Вакуумный насос с обратным клапаном; рования может быть недостаточной.; Требования к точности вакуумметра
- 65 Действия при остановке вакуумного насоса; Заправка хладагента
- 66 Выбор места установки наружного блока; Монтажные и сервисные зазоры
- 67 Модель; Установочные размеры
- 68 Диатр и толщина труб соединительного трубопровода; . етодика соединения трубопроводов хладагента; Чрезмерное усилие затяжки при отсутствии центровки может; Не допускайте попадания в трубу песка, воды и прочих посторонних в; Линия жидкости
- 69 нить дозаправку системы хладагентом.
- 71 Вакуумирование выполняется с помощью вакуумного насоса.; достигает состояния вакуума моментально, проверьте шаг 1 снова.
- 72 вентиль, повернув шток вентиля на 90
- 73 Электроподключение
- 74 должно быть увеличено в соответствии с действующими нормами.; Порядок подключения; может привести к выходу оборудования из строя.
- 75 Диагностика неисправностей наружного блока; Тестирование
- 76 Аварийная ситуация
- 77 Технические характеристики; T INVERTOR
- 80 SPLIT AIR CONDITIONER; rovex; « Haier Overseas Electric Appliances; Дата изготовления указана на; По заказу
