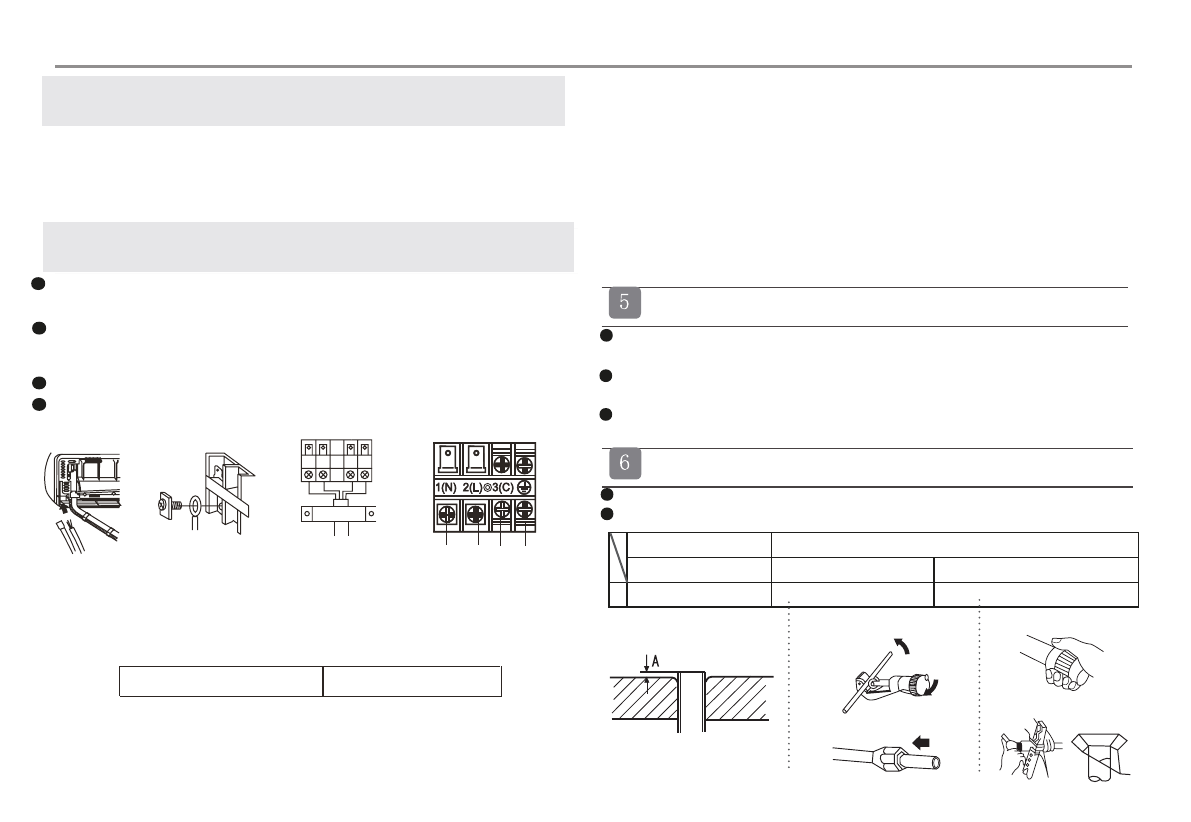

Установка кондиционера

  4G1.0 мм

2

Подключение межблочного кабеля после установки

внутреннего блока

Подключение межблочного кабеля до установки

внутреннего блока

1. Пропустите межблочный кабель от наружного блока к левой ст оне

стенного отверстия, через которое уже проведены трубы хладагента.

2. Выведите кабель с лицевой стороны. Подсоедините кабель, сд ав

клеммную петлю.

Пропустите межблочный кабель от наружного блока к отверстию в тыльной

части корпуса внутреннего блока. Выведите кабель с лицевой стороны.

Ослабьте клеммные винты на клеммной панели и полностью вставьте концы

проводов кабеля в контактный блок, а затем зафиксируйте контакты, затянув

винты.

Слегка потяните кабель, чтобы убедиться в его прочной фиксации.

После подключения кабеля закрепите кабель кабельным зажимом.

Внутренний блок

К наружному блоку

Примечание:

При подключении кабеля соблюдайте аналогию маркировки и нумерации

контактов на клеммных панелях внутреннего и наружного блоков.

Несоблюдение этого правила может привести к некорректной работе

кондиционера и повреждению его компонентов.

Межблочный кабель

Обрезка и развальцовка труб хладагента

Силовая цепь

2..П перегорании предохранителя на плате управления его нужно заменить на

новый типа Т.3.15А/250ВAC (для внутреннего блока).

3. .Электромонтажные работы должны выполняться соответствии с

региональными нормами и правилами ПУЭ.

4.4. Вилка сетевого кабеля и гнездо питания должны быть легко д тупны.

5.5. В качестве прер ателя цепи электропитания кондиционера следует

использовать выключатель с размыканием всех полюсов и расстоянием между

контактами при размыкании не менее 3 мм. Выключатель должен устанавли-

ваться в стационарной проводке.

6.6. Для модели HSU-12HTM103/R3(DB) сечение межблочного кабеля  1.5мм

2

 .

Для кондиционера должна быть предусмотрена отдельная силовая цепь с

гнездом питания.

При использовании кондиционера в условиях высокой влажности следует

устанавливать автоматический выключатель с защитой от токовых утечек.

В остальных случаях рекомендуется установка автоматического выключате-

ля с защитой от токовой перегрузки.

Отрежьте конец трубы труборезом, удалите заусенцы.

После установки накидной гайки выполните развальцовку расширительным

A

0~0.5мм

1.0~1.5мм

1.5~2.0мм

Обжимка

1

.Обрежьте трубу

2

.Удалите заусенцы

3

.Установите накидную гайку

4.

Развальцуйте конус

Развертка для R32

Обычный развальцовочный инструмент

Обжимка

Обжимка (жесткая)

Обжимка (с барашковой гайкой)

1. . П повреждении сетевого кабеля он должен быть заменен производителем,

авторизованным сервисным центром или квалифицированным специалистом.

Тип используемого межблочного кабеля ПВС (ВВГ) (имп. маркировка H07RN-F).
