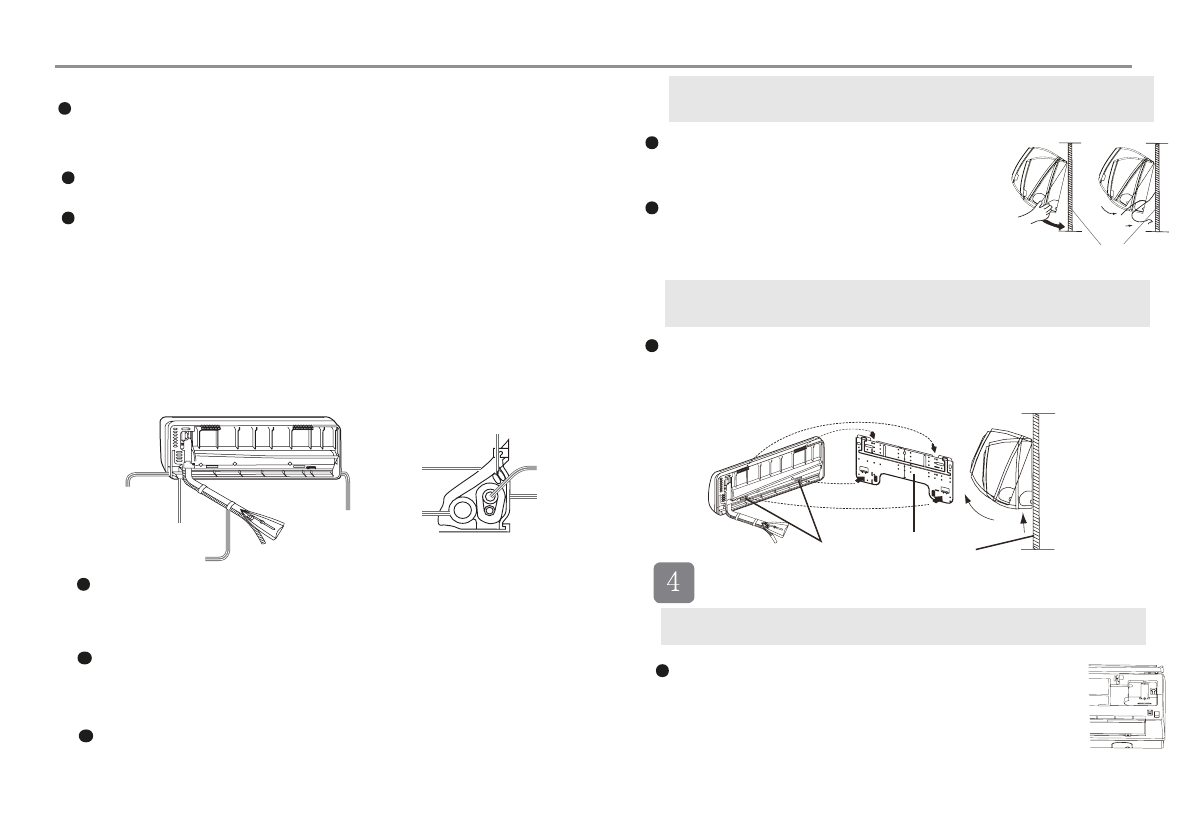

Установка кондиционера

[ Подвод труб сзади ]

Проложите соединительные трубы хладагента и дренажный шланг, а затем

стяните их лентой.

[ Подвод труб слева или сзади с левой стороны]

При подводе труб слева вырежьте кусачками в корпусе блока имеющуюся

заглушку для соответствующего отверстия.

При подводе труб сзади с левой стороны блока: согните трубы

направлению к маркировке соответствующего отверстия. Маркиров-ка

выполнена на теплоизоляции блока.

1. Вставьте дренажный шланг в гнездо теплоизоляции внутреннего блока.

2. Пропустите межблочный кабель от наружного блока к отверстию в

тыльной части корпуса внутреннего блока. Выведите кабель с лицевой

стороны. Подсоедините кабель.

3. Смажьте поверхность развальцованных фасок труб холодильным

маслом, а затем соедините трубы. Плотно покройте соединение труб

теплоизоляцией и стяните клейкой лентой.

Межблочный кабель и дренажный шланг свяжите в пучок с трубами

хладагента, используя  изоляционную ленту.

Заглушка для

подвода труб справа

Стянуть клейкой лентой

Теплоизоляция

Дренажный

шланг

Трубы

хладагента
Трубная

опорная

панель

Межблочный кабель

Заглушка для

подвода труб сзади

Заглушка для

подвода труб слева

[Другие направления подвода труб ]

Вырежьте кусачками имеющуюся заглушку в корпусе блока в

соответствии с выбранным направлением подвода труб. Согните трубы,

направляя их к отверстию в стене. Соблюдайте осторож-ность, чтобы

при сгибе избежать заломов труб.

Подсоедините межблочный кабель, а затем вытяните его и подведите к

теплоизоляции соединительного пучка.

Монтажный шаблон

Снятие внутреннего блока с монтажного шаблона

Фиксация внутреннего блока на монтаж-

ном шаблоне

Повесьте блок на монтажном шаблоне, используя

верхние пазы. Подвигайте блок в стороны, чтобы

убедиться в его надежной фиксации.

Для того, чтобы зафиксировать блок на монтаж-

ном шаблоне, приподнимите блок, удерживая его

снизу наклонно, а затем потяните его перпендику-

лярно вниз.

Скобы

Монтажный шаблон

При необходимости снятия  блока с монтажного шаблона приподни-

мите блок рукой так, чтобы высвободить крепежные скобы. Затем

слегка потяните низ корпуса вверх и на себя. Приподнимайте блок

наклонно до тех пор, пока он не отсоединится от монтажного

шаблона.

Подключение межблочного кабеля

Снятие крышки электрической коробки

Снимите крышку электрической секции, расположенную

в правом нижнем углу внутреннего блока, а затем

снимите планку кабельного зажима, вывинтив фиксиру-

ющие винты.
