Монтаж наружного блока

Проверка трубопровода хладагента на герметичность

По завершении работ по монтажу межблочных линий необходимо проверить контур хладагента на герметичность.

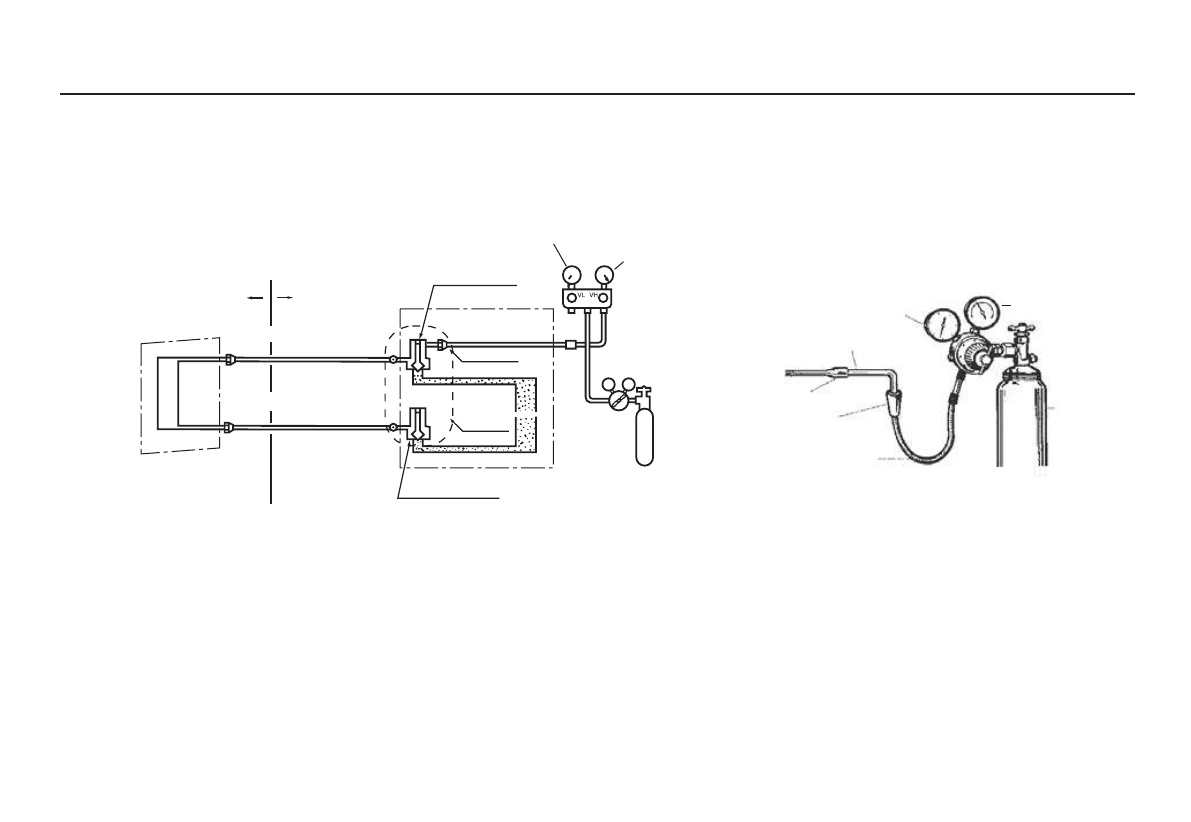

● Для выявления утечек опрессуйте контур, используя  баллон со сжатым азотом. Схема соединений при опрессовке системы азотом показана на

нижеприведенном рисунке. Повышение давления в установке осуществляется ступенями, пока не будет достигнута целевая величина давления, с

одновременным контролем герметичности.

● Стопорные вентили на газовой и жидкостной линиях должны быть полностью закрыты. Для предотвращения попадания азота в наружный блок

закрытие штоков стопорных вентилей (на газовой и жидкостной линиях)  производится до подачи давления в систему.

Манометр низкого давления

Манометр высокого давления

Манометрический

коллектор

Баллон со

сжатым

азотом

Клапан

сброса

давления

Внутренний блок

Стопорный вентиль

полностью закрыт (газ)

Наружный блок

Стопорный вентиль

полностью закрыт (жидкость)

Нагнетательный

клапан

Сервисное

окно

Вальц. соед.

Вальц. соед.

Внутри помещения

Снаружи

Полностью герметично

Полностью герметично

Манометр баллона

Баллон со

сжатым

азотом

Скользящий соединитель

Сервисный шланг

Паяное оединение

Манометр линии

Паяная трубка

))

1

))

2

))

3

● По истечении указанного времени проверьте падение давления в системе

В случае отсутствия падения давления система является герметичной, при его

наличии - выявите и устраните места утечек.

При 24-х часовой опрессовке следует учитывать, что изменение наружной температуры на 1

℃

соответствует изменению давления в системе на 0.01

МПа (0,1 кгс/см2), поэтому его необходимо уравнивать до нужного уровня в течение всего хода испытания.

● Выявление мест утече

При наличии падения давления проверьте все трубные соединения и элементы контура хладагента на наличие утечек на слух, с помощью мыльного

пенного раствора или течеискателя. После обнаружения мест утечек устраните их пайкой или более плотным затягиванием накидных гаек. Проведите

испытание на герметичность заново.

 Азот подается в систему под давлением 0.3 МПа (3 кгс/см2) в течение 3-х минут.

Азот подается в систему под давлением 1.5 МПа (15 кгс/см2) в течение 3-х минут.

На данном этапе происходит выявление значительных утечек.

 Азот подается в систему под давлением 3.0 МПа (30 кгс/см2) в течение 24-х часов. На данном этапе происходит выявление малых утечек.
