Монтаж наружного блока
Вакуумирование
Вакуумирование выполняется с помощью вакуумного насоса.
1. Снимите колпачки с сервисного порта 3-ходового (газового) стопорного вентиля, а
также со штоков 3-ходового (газового) и 2-ходового (жидкостного) стопорных
вентилей. Подсоедините заправочный шланг, отходящий от манометрического
коллектора (Lo - вентиль низкого давления), к сервисному порту газового стопорно-
го вентиля. Подсоедините центральный шланг, отходящий от манометрического
коллектора, к вакуумному насосу.
2. Откройте полностью вентиль низкого давления (Lo) манометрического коллектора.
Включите вакуумный насос. Если стрелка мановакууметра показывает, что система
достигает состояния вакуума моментально, проверьте шаг 1 снова.
3. Выполняйте вакуумирование в течение 15 минут. Проверьте показания по манова-
куумметру, давление разрежения в контуре должно достичь величины –0,1 МПа
(–760 мм ртут. ст.). После завершения вакуумирования закройте вентиль низкого
давления (Lo) манометрического коллектора и выключите вакуумный насос. По
прошествии 1-2 минут проверьте по мановакуумметру, не повышается ли давление.
Если давление повысилось, это свидетельствует о наличии в контуре влаги или
негерметичных соединений. Проверьте плотность всех соединений и перезатяните
их заново. После этого опять повторите вышеуказанные действия (п.3).

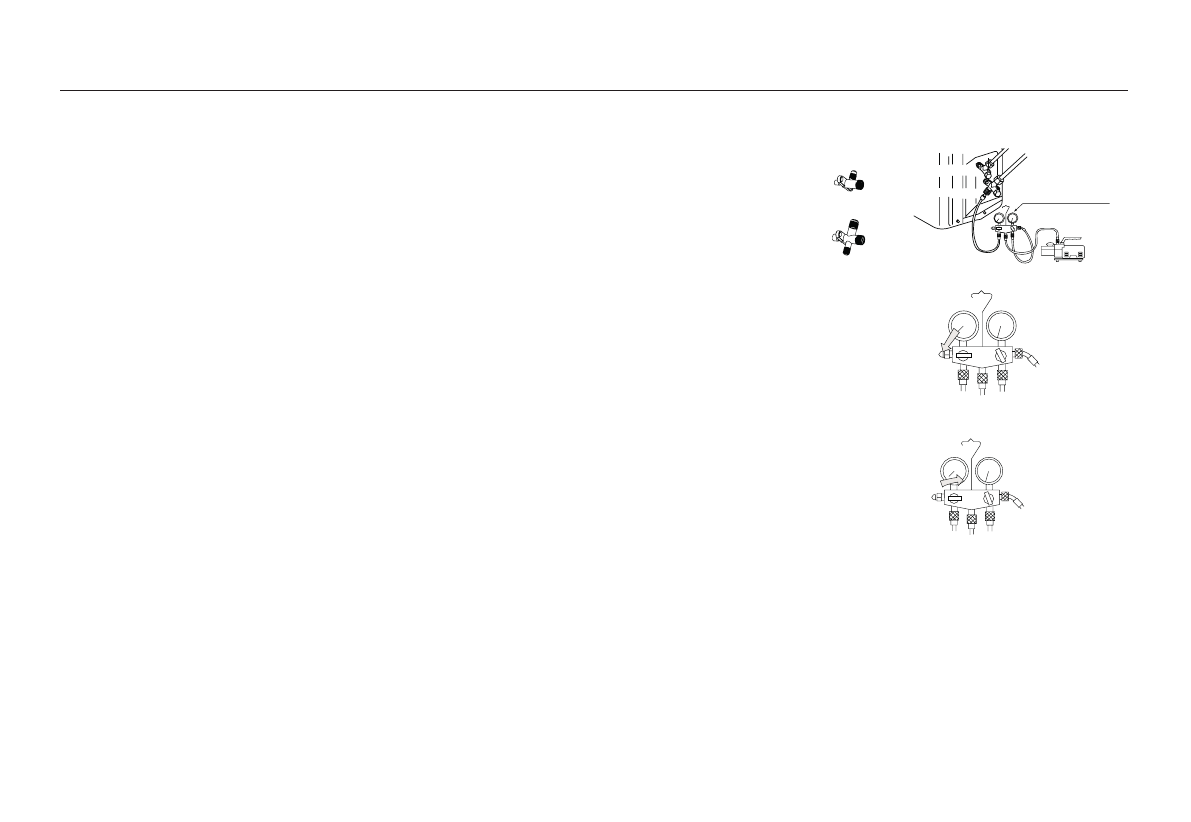

2-ход. вентиль 2-ход. вентиль
3-ход. вентиль
3-ход. вентиль
Жидкостной стопорный
вентиль Газовый стопорный
вентиль
Вакуумный насос
Манометрич. коллектор
Открыть
Закрыть
69
