Кондиционеры Rovex RS-07HBS2 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Загружаем инструкцию
Монтаж наружного блока
C
D
E
A макс. B макс. B мин.
10
15
5
5
20
3
10
25
5
7
20
3
A
B
Внутр.блок
A
B
A
B
Маслоподъемная
петля
ВНИМАНИЕ!
Стандартная длина соединительной трассы составляет «С» метров (см. нижеприведенную Таблицу). Если она будет
превышать «D» метров, может произойти ухудшение характеристик системы кондиционирования, поэтому нужно выпол-
нить дозаправку системы хладагентом.
Дозаправку контура следует выполнять из расчета «E» г на 1 м трубы.
Заправка должна производиться только квалифицированными сервис-инженерами.
При необходимости дополнительной заправки хладагента сначала необходимо выполнить вакуумирование контура,
используя вакуумный насос.
Внутр.блок
Внутр.блок
Наружный блок
Наружный блок
Наружный блок

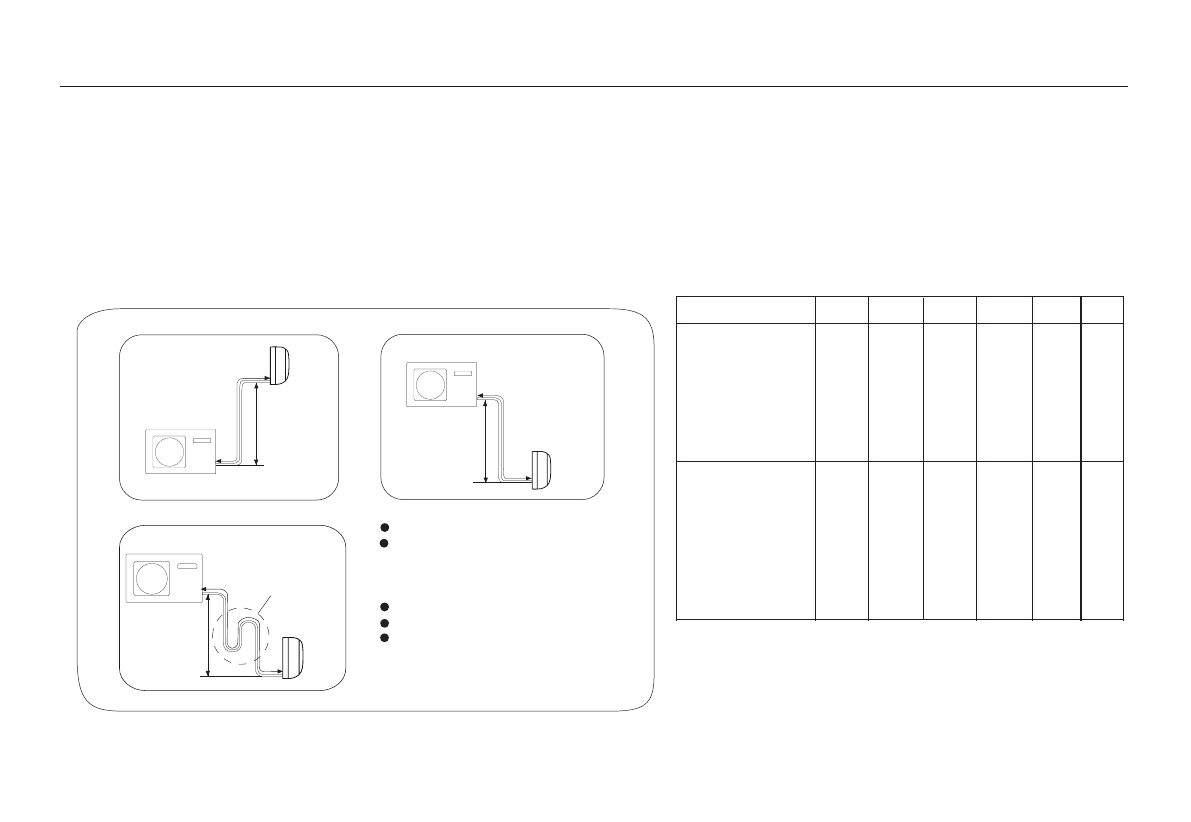

Макс. перепад высот: A макс
Если перепад высот между внутренним и
наружным блоком превышает 5 метров,
необходима установка маслоподъемных
петель через каждые 5-7 метров
вертикального фреонопровода.
Макс. длина трассы: B макс.
Мин. длина трассы: B мин.
В случае, если длина трассы В
превышает D метров, необходимо
произвести дополнительную заправку из
расчета E грамм/метр.
Наружный блок
RS-07HST2
RS-09HST2
RS-18HST2
RS-07HST2
RS-09HST2
RS-18HST2
67
Содержание
- 2 Уважаемый покупатель!; Поздравляем вас с удачной покупкой!; Условия гарантийного обслуживания и информация для
- 3 Содержание
- 4 Установка и подготовка к работе
- 5 применяться в промышленных или коммерческих целях
- 6 Основные части кондиционера; Âíåøíèé
- 8 Пульт дистанционного управления; скорости вентилятора; Индикатор температуры; контроля; Включает турбо режим.; SWING; Перемещает вертикальные шторки вправо/влево.; Кнопка TIME ON; Включает режим таймера
- 9 Кнопка TIME OFF; Выключает режим таймера; Кнопка SLEEP; Êíîïêà EXTRA FUNCTION.; ключение тихого режима работы; или отмены
- 10 При использовании беспроводного пульта дистанци
- 11 Режимы работы; Выбор режима работы; OFF
- 12 LO; обогрев
- 13 Регулировка горизонтального; Включите блок и выберете режим работы.; Выбирайте нужную функцию таймера и кнопками
- 14 После замены батарей или сбоя электропитания необ-; Для того чтобы включить кондиционер в заданное время и
- 15 Режимы; Нажмите несколько раз кнопку EXTRA FUNCTION пока
- 16 еще раз
- 17 В режимах охлажения, осушения; Нажмите кнопку дополнительных функций
- 18 Работа кондиционера без пульта дистанци; EMERGENCY SWITCH
- 19 Уход за кондиционером; Чистка воздушных фильтров; Откройте переднюю панель внутреннего блока, подняв
- 20 Установка кондиционера (руководство по монтажу); Необходимые инструменты и материалы
- 21 более; Процедура монтажа; Кондиционер предназначен для работы на R32.
- 22 Установка кондиционера; Установка монтажного шаблона и расположение отверстий; отверстия кондиционера.; Крепеж монтажного шаблона на балочной перемычке или стойке; Далее следуйте инструкциям, приведенным в предыдущем разделе; Выполнение сквозного отверстия в стене; Согласно разметке выполните в стене отверстие диаметром 60мм с; Прокладка коммуникационных линий
- 24 Подключение межблочного кабеля после установки; Межблочный кабель; Обрезка и развальцовка труб хладагента; Отрежьте конец трубы труборезом, удалите заусенцы.
- 25 Дренажная линия; Дренажная линия всегда должна располагаться под уклоном вниз.; Проверки после монтажа и тестирование; Проверьте следующие пункты; Объясните потребителю, как пользоваться
- 26 Чистка пульта управления; Чистка воздушного фильтра; Для правильного и эффективного использования кондиционера
- 27 Замена дополнительного (опционального) воздушного фильтра
- 28 Меры безопасности; ВНИМАНИЕ; ПРЕДУПРЕЖДЕНИЕ
- 30 Возможные неисправности; Нижеперечисленные ситуации не требуют обраще-
- 31 Предупреждения; СПЕЦИФИКАЦИЯ
- 32 Предостережения при монтаже наружного блока
- 34 может привести к пожару.
- 35 Безопасность выполнения погрузочно-разгрузочных работ
- 36 Меры безопасности при хранении; Инструкции по технике безопасности при монтаже; Меры предосторожности при установке; и инструкций по монтажу и эксплуатации.; Минимальная площадь помещения; Минимальная площадь (м; M кг; M кг; Модель блока; M кг; Модель блока; M кг
- 37 Основные проверки; вентиляцию или проветривание площадки.; Осмотр оборудования после снятия упаковки; монтировать блок нельзя.; Проверка монтажной позиции
- 38 Правила безопасности при монтаже оборудования; легковоспламеняющимися и огнеопасными средами.
- 39 Требования к электробезопасности; осадков) и предусмотреть соответствующие меры защиты.; Требования к квалификации монтажников; Установка монтажного шаблона на стене
- 40 устранения утечек можно переходить к вакуумированию системы.; Монтаж наружного блока; ) Установка и подключение
- 41 Проверки после завершения монтажа
- 43 Перемещение блока на другую монтажную позицию
- 44 Меры предосторожности при сервисном обслуживании; обслуживание и ремонт на месте установки.; Требования к квалификации специалистов Сервисной службы
- 45 Проверка зоны обслуживания; С и которые; Требования к зоне обслуживания; обслуживания в подвальных помещениях недопустимо.
- 46 Методы обнаружения утечек; принудительная вентиляция, а источник утечки устранен.
- 47 Техническое обслуживание компонентов; Требования к техническому обслуживанию; ▪ Перед выполнением заправки система должна быть заземлена.; Техническое обслуживание электрических компонентов; предназначенным для определяемого хладагента.; Техническое обслуживание искробезопасных компонентов; цепи катушку индуктивности или конденсатор.
- 48 Эвакуация и вакуумирование
- 49 Пайка; сторону наружного блока.; Процедура заправки хладагента; ▪ Перед выполнением заправки система должна быть заземле а.
- 50 Утилизация и сдача в отходы; выполнить анализ пробы хладагента и масла.; хладагент в каждой части системы
- 51 Регенерация хладагента; слива масла из системы.
- 52 Монтажная схема соединения наружного и внутреннего блоков; Система предназначена для работы на хлад
- 53 Инструкции по технике безопасности; иметь серьезные последствия.
- 57 ли
- 59 Перед выполнением тестирования
- 60 Информация, необходимая для ознакомления перед началом монтажа; Необходимые проверки; демонтажа старых труб, чтобы избежать попадания влаги в контур.; зующей хладагент R32.
- 61 влаги и пыли в холодильный контур.
- 62 Спецификация труб; Тип используемых медных труб (справочная информация); Макс. рабочее давление; Материал труб / толщина стенки трубы; региональным техническим требованиям.
- 63 Размер А в мм; Накидная гайка; Размер B
- 64 Проверка трубопровода хладагента на герметичность; R410А не подходят для обнаружения утечек хладагента R32.; . Хладагент R32 необходимо заправлять только в жидкой фаз; Вакуумирование; Вакуумный насос с обратным клапаном; рования может быть недостаточной.; Требования к точности вакуумметра
- 65 Действия при остановке вакуумного насоса; Заправка хладагента
- 66 Выбор места установки наружного блока; Монтажные и сервисные зазоры
- 67 Модель; Установочные размеры
- 68 Диатр и толщина труб соединительного трубопровода; . етодика соединения трубопроводов хладагента; Чрезмерное усилие затяжки при отсутствии центровки может; Не допускайте попадания в трубу песка, воды и прочих посторонних в; Линия жидкости
- 69 нить дозаправку системы хладагентом.
- 71 Вакуумирование выполняется с помощью вакуумного насоса.; достигает состояния вакуума моментально, проверьте шаг 1 снова.
- 72 вентиль, повернув шток вентиля на 90
- 73 Электроподключение
- 74 должно быть увеличено в соответствии с действующими нормами.; Порядок подключения; может привести к выходу оборудования из строя.
- 75 Диагностика неисправностей наружного блока; Тестирование
- 76 Аварийная ситуация
- 77 Технические характеристики; T INVERTOR
- 80 SPLIT AIR CONDITIONER; rovex; « Haier Overseas Electric Appliances; Дата изготовления указана на; По заказу
