Монтаж наружного блока
Выход воздуха
1. Аксессуары
Гофра для предотвращения заламывания электрических проводов на острых углах
2. Выбор места установки наружного блока
Место установки выбирается исходя из пожеланий заказчика, но одновременно должно удовлетворять следующим требованиям:
● Наличие свободного воздухообмена.
● Отсутствие тепловыделений от других источников тепла.
● Возможность отвода дренажной воды.
● Выходящий теплый воздух и производимый шум наружного блока не должны мешать людям и сооружениям по соседству.
● Место установки должно быть защищено от снежных заносов и обильного снегопада.
● Отсутствие препятствий на пути забора и выпуска воздуха из блока.
● Место установки должно быть защищено от сильных порывов ветра.
● Место установки не должно быть огорожено с 4-х сторон какими-либо конструкциями. От верхней панели агрегата минимальный свободный зазор
должен составлять не менее составляет 1 м).
● Избегайте установки в местах, в которых возможно образование замкнутой циркуляции воздуха.
● При установке нескольких кондиционеров соблюдайте необходимые монтажные зазоры между сторонами забора воздуха соседних наружных блоков
во избежание замкнутой циркуляции воздуха.

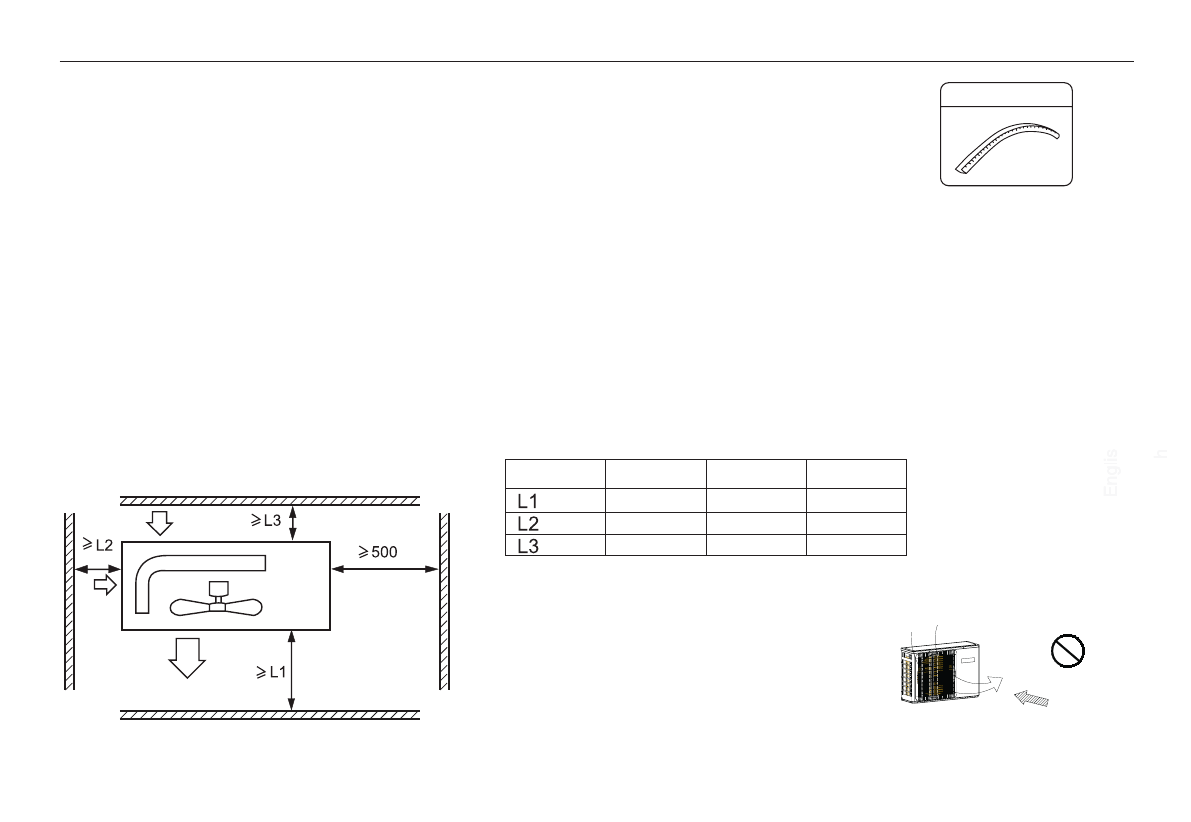

Монтажные и сервисные зазоры
Забор воздуха
Выход воздуха
Зона
обслужива-
ния
Забор воздуха
Вариант 3
Расстояние
Вариант 2
Вариант 1
Без препятствий Без препятствий
Без препятствий
300 мм
300 мм
300 мм
150 мм
150 мм
500 мм
Направление ветра
НЕТ
Гофра
ПРИМЕЧАНИЕ:
(1)
(2)
(3)
Закрепите все фиксируемые детали крепежными винтами.
Воздуховыпускное отверстие не должно быть подвержено
влиянию сильного ветра.
Мин. монтажный зазор от верхней поверхности агрегата
составляет 1 м.
(4)
(5)
Блок не должен быть огорожен какими-либо конструкциями.
При установке в местах, подверженных сильным порывам
ветра воздуховыпускное отверстие не должно располагаться
с наветренной стороны.
