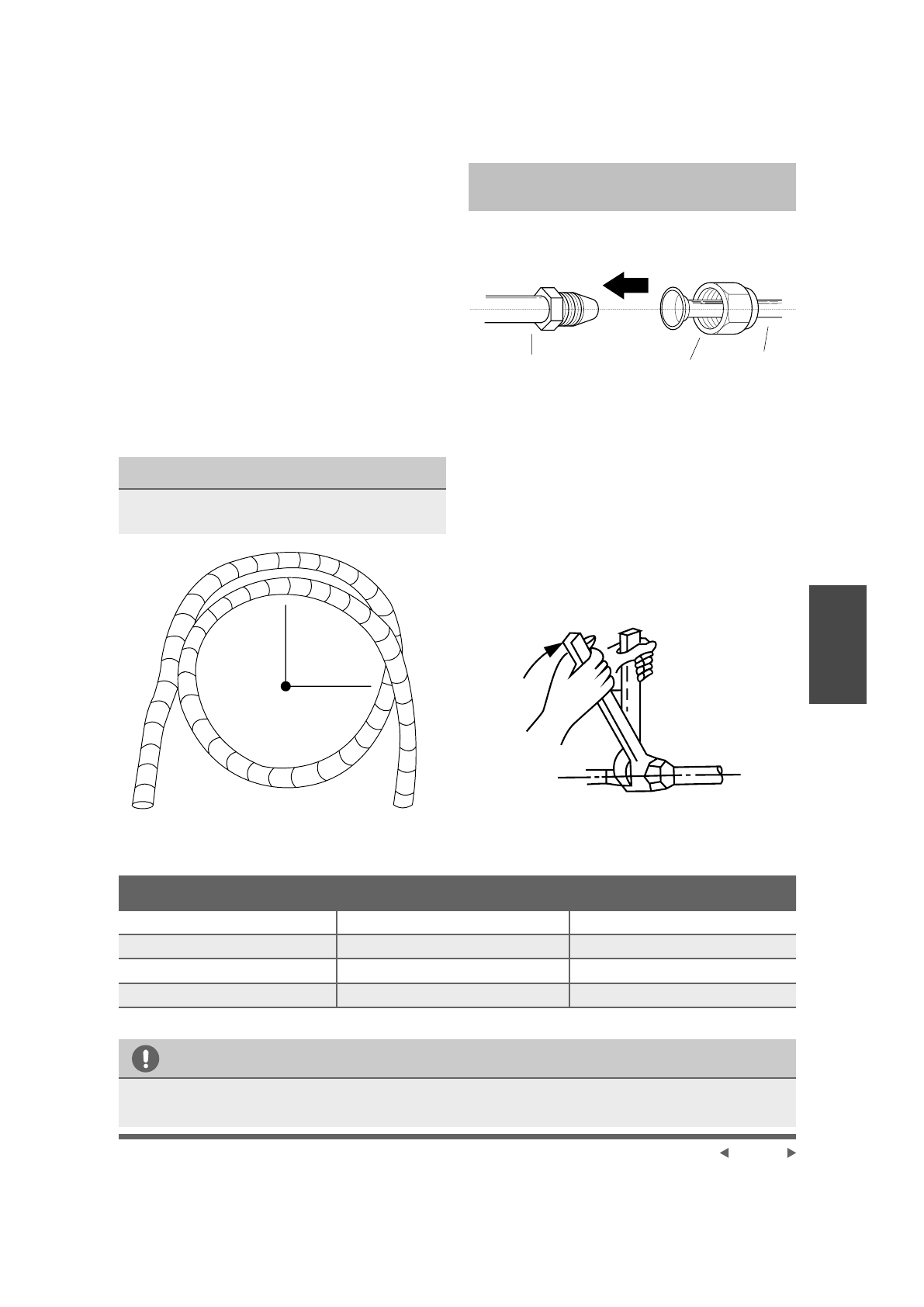

   Стр. 27

6.  Установите инструмент для развальцовки

на форму.

7.  Поворачивайте рукоятку инструмента для

развальцовки против часовой стрелки, пока

труба не будет полностью развальцована.

8.  Снимите инструмент для развальцовки

и форму для развальцовки, затем осмотрите

конец трубы и убедитесь в отсутствии

трещин и ровности развальцовки.

Шаг 4. Соединить трубы
Соблюдайте осторожность при соединении

труб хладагента, не прикладывайте чрезмерный

крутящий момент и не допускайте деформации

трубопровода. Сначала соедините трубу низкого

давления, затем трубу высокого давления.

МОМЕНТЫ ЗАТЯЖКИ

Наружный диаметр трубы (мм)

Момент затяжки (Н·см)

Дополнительный момент затяжки

(Н·см)

Ø 6,35 (Ø 0.25")

1 500

1 600

Ø 9,52 (Ø 0.25")

2 500

2 600

Ø 12,7 (Ø 0.5")

3 500

3 600

Ø 16 (Ø 0.63")

4 500

4 700

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА

Минимальный радиус изгиба трубопровода

хладагента составляет 10 см (см. рис. 5.6).

Рис. 5.6

Радиус

10 см (4”)

Рис. 5.8

Рис. 5.7

Труба внутреннего

блока

Конусная

гайка

Труба

Инструкции по присоединению

трубопровода к внутреннему блоку

1.  Совместите центры двух соединяемых труб.

См. рис. 5.7.

2.  Затяните конусную гайку от руки до упора.

3.  Захватите ключом гайку на патрубке блока.

4.  Надежно удерживая гайку на патрубке

блока, динамометрическим ключом затяните

конусную гайку с моментом затяжки,

указанным в следующей таблице. Слегка

ослабьте конусную гайку, затем затяните

снова.

НЕ ПРИКЛАДЫВАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ЗАТЯЖКЕ

Чрезмерное усилие может привести к разрушению гайки или повреждению трубопровода

хладагента. Не превышайте моменты затяжки, указанные в приведенной выше таблице.

П

од

со

еди

не

ни

е

тр

убо

про

во

да



хл

ад

аг

ента
