   Стр. 22

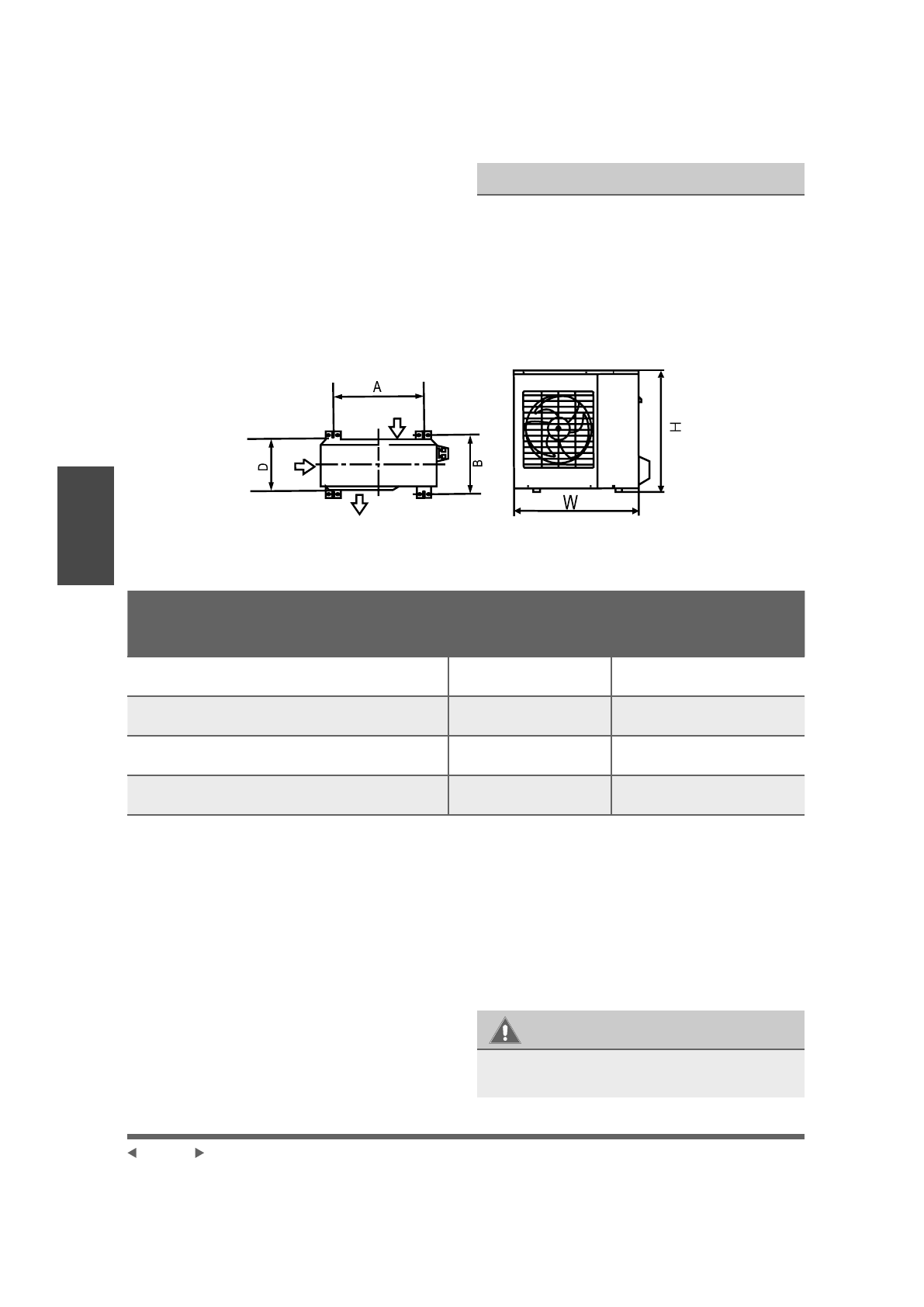

Габариты наружного блока (мм)

Установочные размеры

ШхВхГ

Расстояние А (мм)

Расстояние В (мм)

700x550x270

450

260

770x555x300

487

298

800x554x333

514

340

845x702x363

540

350

Рис. 4.5

Вход воздуха

Вход

воздуха

Выход воздуха

Шаг 3. Закрепить наружный блок
Наружный блок можно прикрепить к основанию

или к настенному кронштейну.

УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА

Ниже приведен перечень размеров различных

блоков и расстояние между монтажными

опорами. Подготовьте монтажное основание

для блока в соответствии с приведенными далее

размерами.

ПРИ СВЕРЛЕНИИ БЕТОНА РЕКОМЕНДУЕТСЯ

ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ОЧКИ.

ОПАСНО!

Для установки блока на основании или на

бетонной монтажной платформе, выполните

следующие действия.
1.  Отметьте положение четырех анкерных

болтов на основе размеров, приведенных

в таблице установочных размеров блоков.

2.  Просверлите отверстия для анкерных болтов.

3.  Очистите отверстия от бетонной пыли.

4.  Наверните гайку на конец каждого анкерного

болта.

5.  Забейте анкерные болты в просверленные

отверстия.

6.  Отверните гайки с анкерных болтов

и установите наружный блок на болты.

7.  Наденьте шайбы на все анкерные болты,

затем наверните гайки.

8.  С помощью ключа затяните гайки до упора.

М

онта
ж



на

ру

ж

ног
о б

ло

ка
