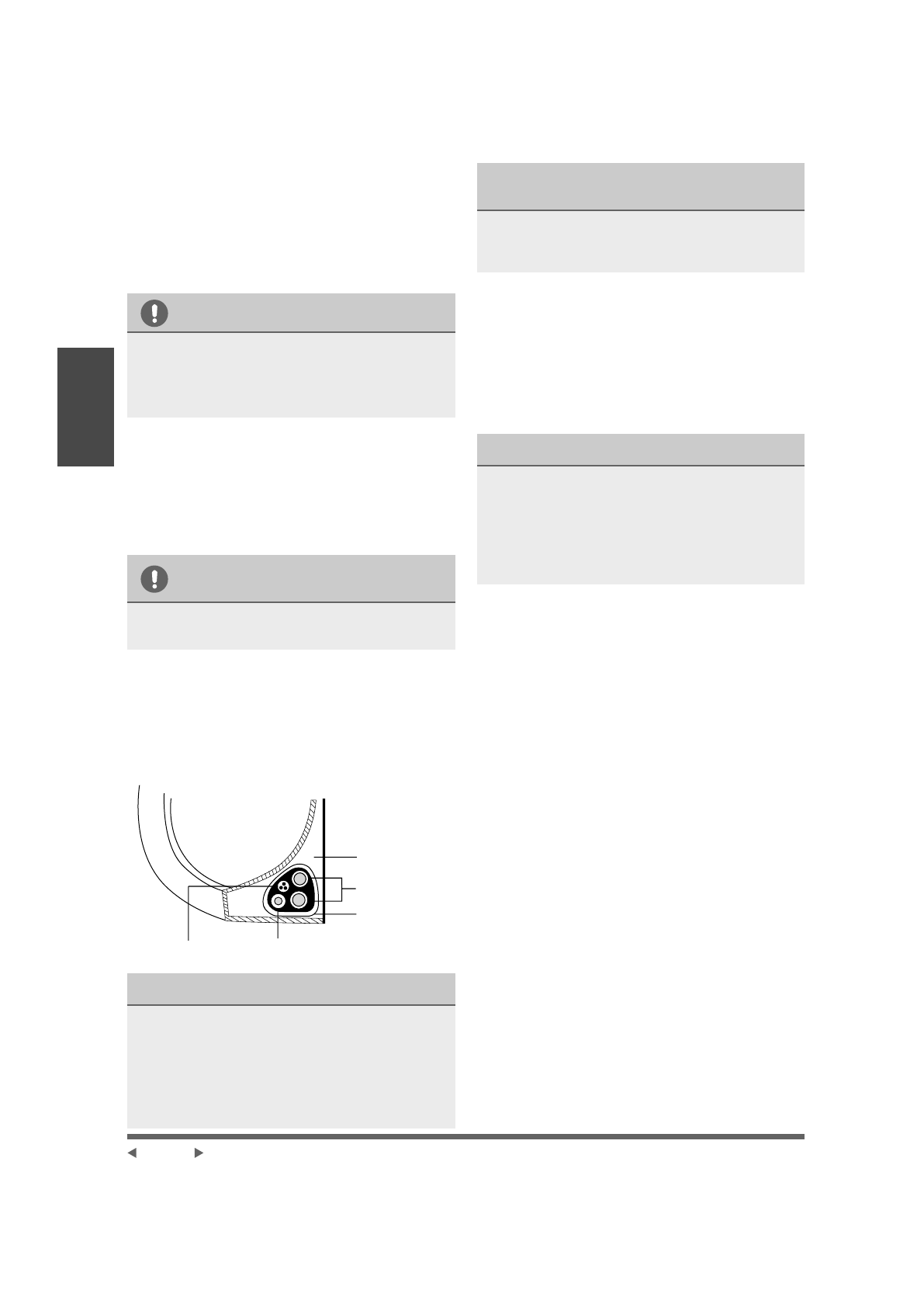

   Стр. 18

Шаг 8. Монтаж внутреннего блока
При монтаже нового соединительного

трубопровода к наружному блоку выполните

следующее.
1.  Если трубопроводы хладагента уже проведены

через отверстие в стене, перейдите к шагу 4.

2.  В противном случае еще раз убедитесь в том,

что концы труб хладагента герметично за-

крыты, чтобы предотвратить проникновение

в трубы грязи или посторонних предметов.

3.  Аккуратно проведите обвязанный комплект

из труб хладагента, дренажного шланга и сиг-

нального провода через отверстие в стене.

4.  Закрепите верхнюю часть внутреннего блока

за верхний крюк монтажной пластины.

5.  Приложите небольшие усилия с левой и пра-

вой сторон блока и убедитесь в том, что блок

надежно закреплен на монтажной пластине.

Блок не должен качаться или сдвигаться.

6.  Прикладывая равномерное усилие, потяните

вниз за нижнюю половину блока. Продолжай-

те тянуть блок вниз, пока он не закрепится

за крюки, расположенные в нижней части

монтажной пластины.

7.  Еще раз приложите небольшие усилия с ле-

вой и правой сторон блока и убедитесь в том,

что блок надежно закреплен на монтажной

пластине.

НЕ СПЛЕТАЙТЕ СИГНАЛЬНЫЙ КАБЕЛЬ

С ДРУГИМИ ПРОВОДАМИ
При обвязке не сплетайте и не допускайте

пересечения сигнального кабеля с другими

проводами.

2.  С помощью липкой виниловой ленты

прикрепите дренажный шланг к нижней

стороне труб хладагента.

3.  С помощью теплоизолирующей ленты плотно

свяжите вместе сигнальный провод, трубы

хладагента и дренажный шланг. Повторно

проверьте, что комплект связан, как показано

на рис. 3.12.

НЕ ОБВЯЗЫВАЙТЕ КОНЦЫ ТРУБОПРОВОДА

ДРЕНАЖНЫЙ ШЛАНГ ДОЛЖЕН НАХОДИТЬСЯ ВНИЗУ

Обматывая весь комплект, оставьте концы

трубопровода свободными. Доступ к ним

необходим для проверки герметичности при

завершении монтажа (см. раздел «Проверка

электрооборудования и отсутствия утечек»

данного руководства).

Убедитесь в том, что дренажный шланг нахо-

дится в нижней части связки. Если дренажный

шланг будет находиться в верхней части связки,

это может привести к переполнению дренаж-

ного поддона, воспламенению и повреждению

за счет воздействия воды.

ВНИМАНИЕ!

НЕ МЕНЯЙТЕ МЕСТАМИ

ФАЗОВЫЙ И НУЛЕВОЙ ПРОВОДА

Это опасно и может привести к неисправности

кондиционера.

6.  Проложите сигнальный провод через паз,

с задней части блока вперед.

7.  Глядя с передней стороны блока, совместите

цвета проводов с соответствующими метками

на клеммной колодке, присоедините U-образ-

ные наконечники и надежно закрепите винтом

каждый провод к соответствующей клемме.

8.  Проверьте надежность всех соединений,

затем прикрепите сигнальный кабель к блоку

кабельным зажимом. Надежно закрепите

кабельный зажим винтами.

9.  Установите на место крышку электрического

щитка на переднюю сторону блока и

пластмассовую панель на заднюю сторону.

ЗАМЕЧАНИЕ

ОТНОСИТЕЛЬНО ЭЛЕКТРОПРОВОДКИ

ПОРЯДОК ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРОВОДКИ МО-

ЖЕТ НЕСКОЛЬКО ОТЛИЧАТЬСЯ ДЛЯ РАЗНЫХ БЛОКОВ.

Сигнальный

провод

Рис. 3.12

Внутренний блок

Промежуток

за блоком
Трубопровод

хладагента
Изоляционная

лента

Дренажный

шланг

Шаг 7. Обвязать трубопроводы и кабели

Прежде чем проложить трубопровод, дренажный

шланг и сигнальный кабель через отверстие в сте-

не, необходимо связать их вместе. Это необходи-

мо для экономии места, защиты и теплоизоляции.
1.  Обвяжите дренажный шланг, трубы хладагента

и сигнальный кабель, как показано на рис. 3.12.

М

онта
ж



вн

ут

ре

нне

го

 б

ло

ка
