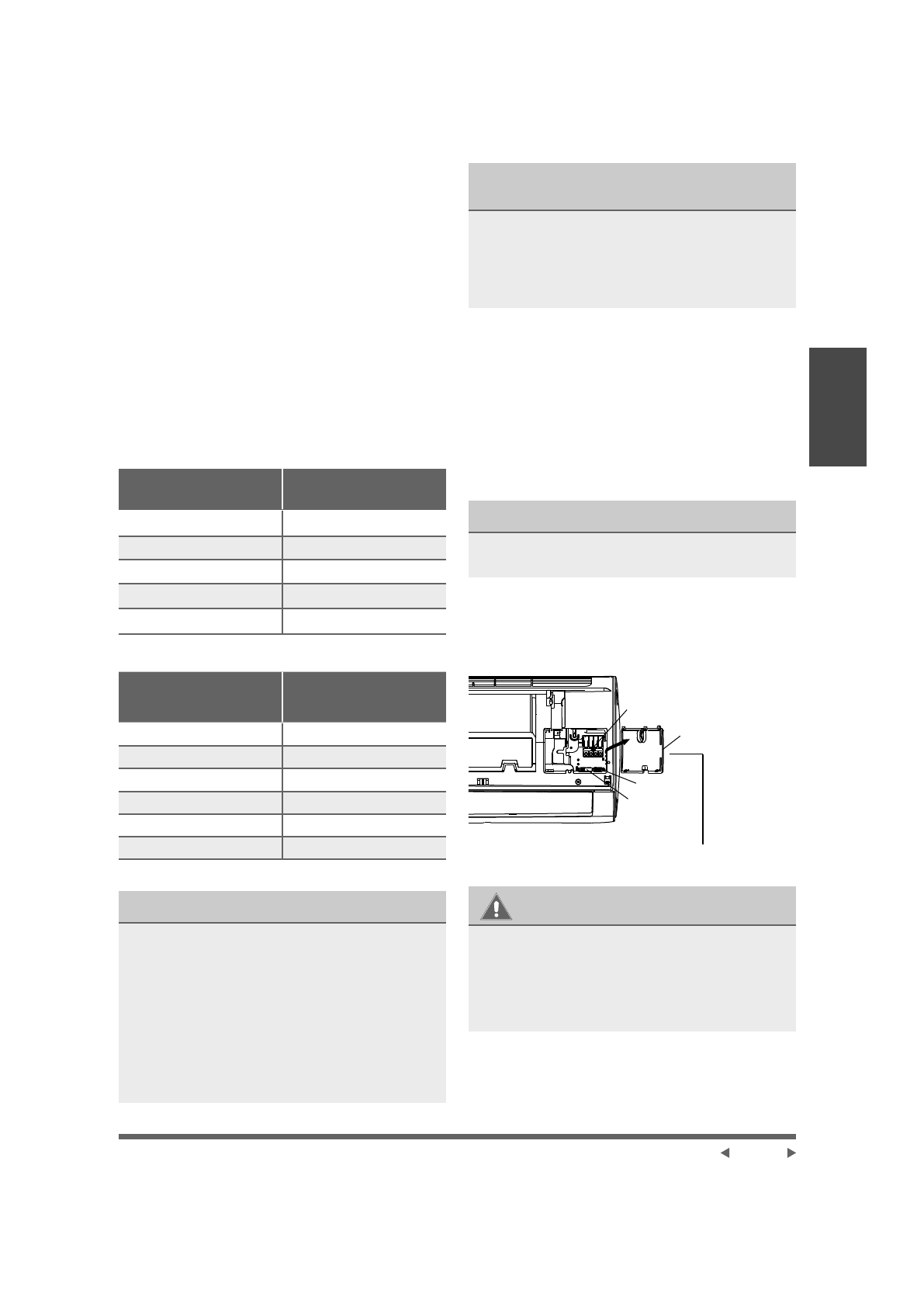

Стр. 17
4. Отверните кабельный зажим, расположенный под
клеммной колодкой, и отложите его в сторону.
5. Снимите пластмассовую панель,
расположенную внизу блока с левой стороны,
если смотреть с задней стороны блока.
Шаг 6. Подключить сигнальный кабель
Сигнальный кабель обеспечивает обмен
данными между внутренним и наружным
блоками. Перед подготовкой к подключению
необходимо выбрать правильный диаметр
кабеля.
Типы кабеля
• Силовой кабель для прокладки в помещении
(если применимо): H05VV-F или H05V2V2-F
• Силовой кабель для прокладки вне
помещения: H07RN-F
• Сигнальный кабель: H07RN-F
Минимальные поперечные сечения силового
и сигнального кабелей
Северная Америка
Ток потребления (А)
Провод по стандарту
AWG
10
18
13
16
18
14
25
12
30
10
Другие регионы
Номинальный ток
потребления (А)
Номинальное
поперечное сечение
(мм
2
)
>3 и ≤6
0,75
>6 и ≤10
1
>10 и ≤16
1,5
>16 и ≤25
2,5
>25 и ≤32
4
>32 и ≤40
6
Электрическая схема расположена
на внутренней стороне крышки
электрического щитка внутреннего блока.
Клеммная колодка
Крышка
электрического щитка
Винт
Кабельный
зажим
Рис. 3.9
ВЫБОР ПРАВИЛЬНОГО ДИАМЕТРА КАБЕЛЯ
ОБРАТИТЕ ВНИМАНИЕ НА ФАЗОВЫЙ ПРОВОД
Диаметр кабеля электропитания, сигнального
кабеля, номиналы предохранителя
и выключателя определяются максимальным
током, потребляемым блоком. Максимальный
потребляемый ток указан на табличке,
расположенной на боковой панели блока.
Для выбора нужных кабелей, предохранителя
и выключателя воспользуйтесь данными
таблички.
При обжатии проводов следует отличать
фазовый провод («L») от остальных проводов.
ОБРАТИТЕ ВНИМАНИЕ
НА НОМИНАЛЫ ПРЕДОХРАНИТЕЛЯ
На печатной плате кондиционера имеется
предохранитель для защиты схемы от
перегрузки по току. Печатные платы содержат
маркировку номиналов предохранителя,
например: T3.15A/250VAC, T5A/250VAC и т.п.
1. Подготовьте кабель для подключения.
a. С помощью устройства для зачистки
проводов снимите резиновую оболочку
с обоих концов сигнального кабеля и от-
кройте приблизительно 15 см находящих-
ся внутри проводов.
b. Снимите изоляцию с концов проводов.
c. С помощью обжимных щипцов обожмите
на концах проводов U-образные
наконечники.
2. Откройте переднюю панель внутреннего блока.
3. С помощью отвертки откройте крышку элек-
трического щитка, расположенного с правой
стороны блока. Это откроет доступ к клеммной
колодке.
ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ
ВЫПОЛНЕНА В СТРОГОМ СООТВЕТСТВИИ
С ЭЛЕКТРИЧЕСКОЙ СХЕМОЙ, РАСПОЛОЖЕННОЙ
НА ВНУТРЕННЕЙ СТОРОНЕ КРЫШКИ
ЭЛЕКТРИЧЕСКОГО ЩИТКА ВНУТРЕННЕГО БЛОКА.
ОПАСНО!
М
онта
ж
вн
ут
ре
нне
го
б
ло
ка
